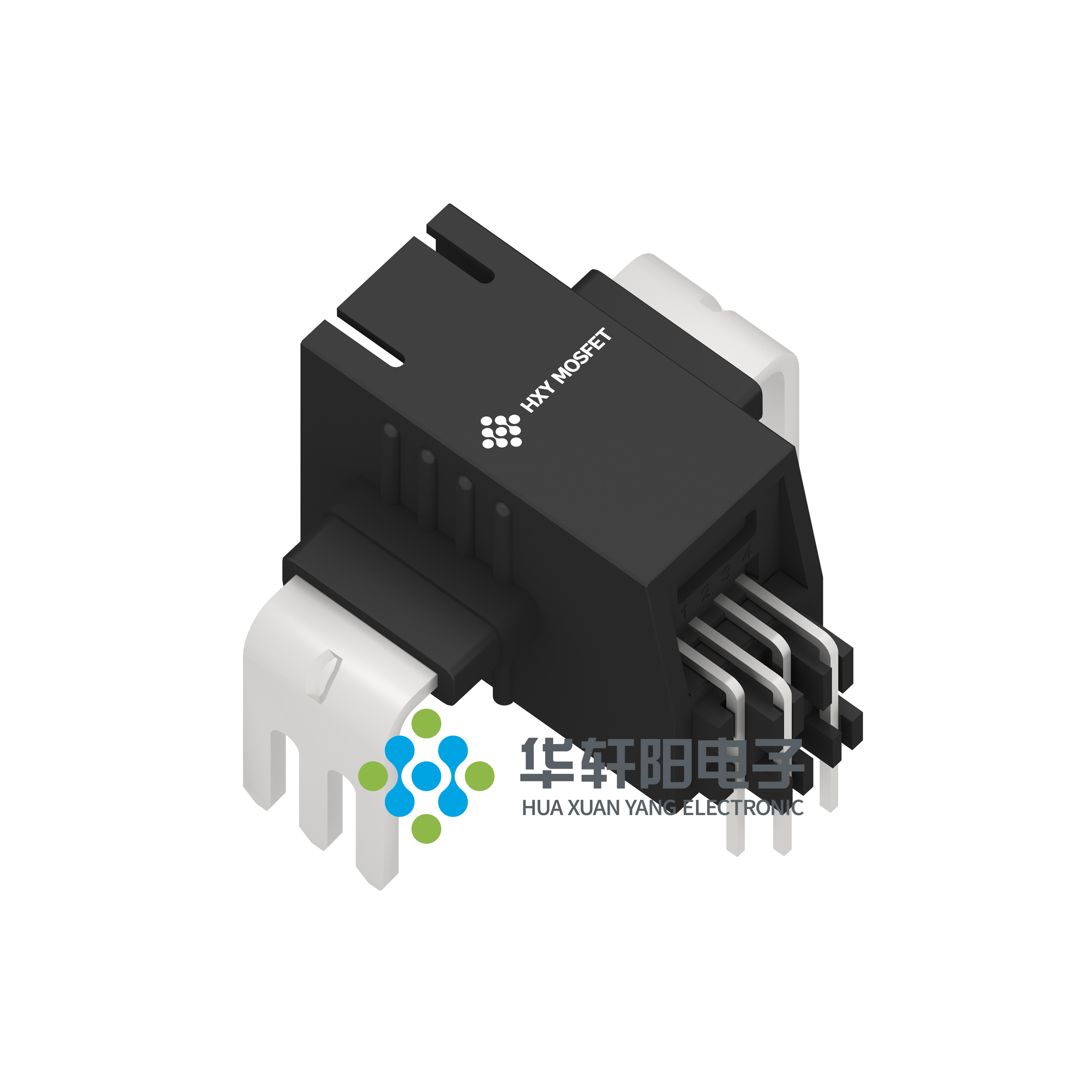

HXY MOSFET/深圳华轩阳电子  LSR32-P

LSR32-P概述


    产品简介


    LSPxx-P 开环式电流传感器模组
    LSPxx-P 是一款基于霍尔效应原理的电流传感器模组,专为交流和直流电流检测而设计。该产品集成了高精度、低噪声、低温漂的线性霍尔IC、磁芯及低插入电阻(0.15mΩ)电流导体路径。LSPxx-P 通过测量流经导体路径的外加电流产生的磁场来输出与之成比例的电压信号,适用于电机控制、负载检测和负载管理、电源和 DC-DC 转换器、光伏逆变器、不间断电源(UPS)、过流保护和中低功率变频器等多种工业和商业应用领域。

    技术参数


    - 工作电压: 4.5V~5.5V
    - 额定电流检测范围: ±10A,±16A,±20A,±32A,±40A,±50A
    - 参考电压输出: 2.5V
    - 单电源供电
    - 输出电压: 2.5V 或 50%VCC
    - 隔离特性: 介电强度4800Vrms,隔离工作电压680Vrms
    - 电气间隙: 8.3mm
    - 爬电距离: 8.3mm
    - 温度范围: -40℃~150℃
    - 工作电流: TA=25℃,输出无负载 11.18~11.25mA

    产品特点和优势


    LSPxx-P 的独特功能和优势使其在市场上具有显著竞争力。以下是其关键特点和优势:
    1. 高精度和低噪声:利用先进的霍尔效应技术,确保电流检测的准确性。
    2. 温度稳定性:能够在广泛的温度范围内保持稳定性能,适合严苛的工业环境。
    3. 物理隔离:输入与输出之间的物理隔离,提高了系统的可靠性和安全性。
    4. 符合RoHS标准:无铅封装,符合环保标准。
    5. 耐高压能力:强大的绝缘能力使得其能够承受较高的电压冲击。
    6. 多样化的电流检测范围:提供多种型号满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 光伏逆变器:通过监测直流电流,帮助调节逆变器输出。
    - UPS不间断电源:实时监控电流,提高电源系统的稳定性。
    - 变频器电流检测:实现对电机的高效控制和节能管理。
    使用建议
    - 安装位置选择:传感器应安装在电流密度较高的位置,以便获取更准确的电流数据。
    - 接地连接:确保良好的接地连接,以减少外部干扰。
    - 温度管理:在高温环境下,建议采取额外的散热措施以保证传感器的稳定工作。

    兼容性和支持


    LSPxx-P 与其他电子元件和设备具有良好的兼容性,可以方便地集成到现有系统中。厂商提供全面的技术支持,包括详细的使用指南、故障排除和技术咨询,以确保用户能够充分利用其功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压异常 | 检查供电电压是否在正常范围内;重新校准传感器。 |
    | 无法启动 | 检查电源连接是否正确;检查是否达到欠压锁定阈值。 |
    | 噪声过大 | 检查是否有外部干扰;调整传感器安装位置以减少外界影响。 |

    总结和推荐


    综上所述,LSPxx-P 开环式电流传感器模组是一款功能强大、性能稳定的电流检测解决方案。其独特的技术特点和广泛的应用领域使其成为工业和商业领域的理想选择。尽管其适用范围广泛,但在某些极端情况下仍需谨慎使用,避免超出其额定参数范围。总体而言,强烈推荐使用 LSPxx-P,尤其是在需要高精度、可靠性和安全性的应用场景中。

LSR32-P厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

LSR32-P数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 LSR32-P LSR32-P数据手册

LSR32-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
