AP4062CMT

产品分类:
产品描述:
供应商型号: AP4062CMT DFN5X6-8L
供应商: 国内现货
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子  AP4062CMT

AP4062CMT概述

    AP4062CMT MOSFET 技术手册解析

    产品简介

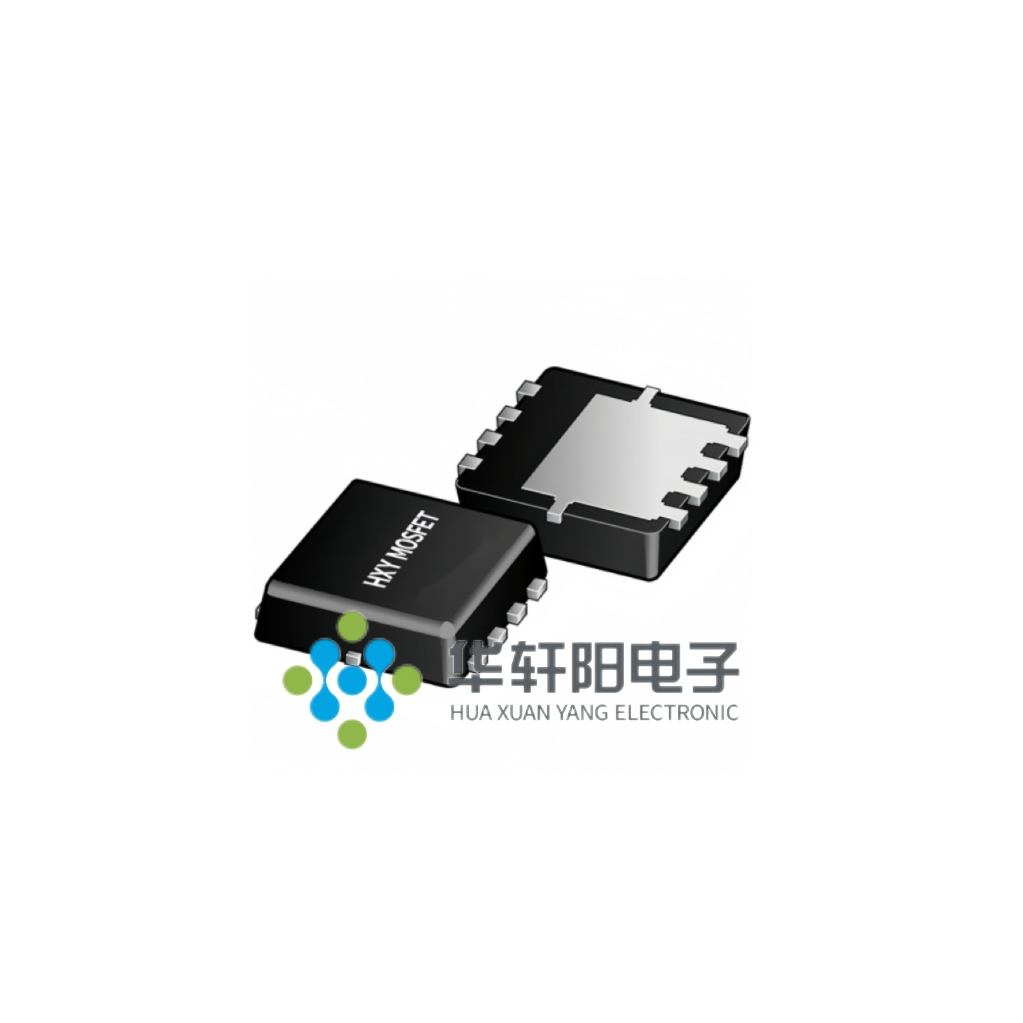

    AP4062CMT 是一款由深圳华轩阳电子有限公司(HUAXUANYANG)生产的 N-Channel Enhancement Mode MOSFET,主要应用于电池保护、负载开关及不间断电源系统。这款 MOSFET 采用了先进的沟槽工艺,提供了出色的导通电阻(RDS(ON)),并能够在低至 4.5V 的栅极电压下操作。

    技术参数


    - 主要技术规格:
    - 漏源电压 (VDS): 30V
    - 栅源电压 (VGS): ±20V
    - 连续漏电流 (ID): 在 25°C 时为 120A,在 100°C 时为 66A
    - 脉冲漏电流 (IDM): 320A
    - 单脉冲雪崩能量 (EAS): 180mJ
    - 热阻 (RθJA): 1.62°C/W
    - 存储温度范围: -55°C 至 150°C
    - 工作结温范围: -55°C 至 150°C
    - 电气特性:
    - 导通电阻 (RDS(ON)): 3.5Ω 至 4.4Ω(VGS=10V)
    - 栅阈值电压 (VGS(th)): 1.2V 至 2.5V
    - 总门电荷 (Qg): 56.9nC(VDS=15V, VGS=10V, ID=15A)
    - 门至源电荷 (Qgs): 13.8nC
    - 门至漏电荷 (Qgd): 23.5nC

    产品特点和优势


    - 高效能: 采用先进的沟槽工艺,实现了较低的导通电阻(RDS(ON))和较短的开关时间,显著提升了效率。
    - 高可靠性: 具备出色的雪崩耐受能力和较高的脉冲漏电流能力,适用于苛刻的应用环境。
    - 低功耗: 较低的总门电荷和门至漏电荷使其在高速开关应用中具有更低的功耗。
    - 广泛的温度适应性: 存储和工作温度范围广,适合多种环境条件下的应用。

    应用案例和使用建议


    - 电池保护: 用于防止过充或过放电,确保电池的安全运行。
    - 负载开关: 可以快速接通和断开负载,适用于需要频繁开关的应用场景。
    - 不间断电源 (UPS): 提供高效的电源转换和管理,保证系统的持续供电。
    使用建议:
    - 确保设计时充分考虑热管理和散热措施,以避免过高的结温导致器件损坏。
    - 在高功率应用中,建议选择合适的外围电路如栅极电阻,以进一步降低功耗和提高稳定性。

    兼容性和支持


    - 兼容性: 该产品采用 DFN5X6-8L 封装,符合行业标准,易于与其他电子元件集成。
    - 支持: 深圳华轩阳电子有限公司提供技术支持和售后服务,用户可以通过官方网站获取详细的产品文档和技术支持信息。

    常见问题与解决方案


    - 问题 1: 导通电阻(RDS(ON))过高
    - 解决办法: 检查是否超过最大允许栅源电压(VGS),或者是否存在散热不良的问题。
    - 问题 2: 开关频率不稳定
    - 解决办法: 调整栅极电阻值,确保稳定的栅极驱动信号。

    总结和推荐


    综上所述,AP4062CMT MOSFET 在电池保护、负载开关及 UPS 系统中表现出色。其优良的电气特性和广泛的应用范围使其成为众多应用场景的理想选择。强烈推荐在相关项目中使用此产品,尤其对于追求高效、可靠性和灵活性的设计。

AP4062CMT厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

AP4062CMT数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 AP4062CMT AP4062CMT数据手册

AP4062CMT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 1.1366
15000+ ¥ 1.1177
25000+ ¥ 1.0893
库存: 300000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 5683
直接购买
