AONS32304

产品分类:
产品描述:
供应商型号: AONS32304 DFN-8(5X6)
供应商: 云汉优选
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子  AONS32304

AONS32304概述


    产品简介


    AONS32304 是由深圳华宣阳电子有限公司(HuaXuanYang Electronics)生产的一款N沟道增强型MOSFET,采用先进的沟槽技术制造。这款MOSFET主要用于电池保护和开关应用等领域。其主要功能包括提供低导通电阻(RDS(ON))、高电流处理能力和适用于低至4.5V的栅极电压操作。它适用于电池保护、负载开关及不间断电源等场景。

    技术参数


    - 基本规格
    - 漏源电压 (VDS):30V
    - 连续漏极电流 (ID):150A(Tc=25℃)
    - 漏源导通电阻 (RDS(ON)):
    - 在VGS=10V时:<2.4mΩ
    - 在VGS=4.5V时:<3.2mΩ
    - 栅阈电压 (VGS(th)): 1.2V ~ 2.5V
    - 存储温度范围 (TSTG): -55℃ ~ 150℃
    - 工作结温范围 (TJ): -55℃ ~ 150℃
    - 电气特性
    - 瞬态雪崩能量 (EAS):180mJ
    - 脉冲雪崩电流 (IAS):60A
    - 最大总功耗 (PD):187W(Tc=25℃)
    - 热阻 (RθJA):62℃/W
    - 输入电容 (Ciss):50pF(VDS=15V, VGS=0V, f=1MHz)

    产品特点和优势


    AONS32304 具备多项显著特点和优势:
    - 高可靠性:采用先进的沟槽技术,具有较低的RDS(ON),确保高效运行。
    - 低功耗:低导通电阻(<2.4mΩ)保证了在各种工作条件下的高效能。
    - 宽泛的工作温度范围:支持从-55℃到150℃的宽泛温度范围,适用于多种恶劣环境。
    - 高雪崩耐受能力:最高可承受180mJ的单脉冲雪崩能量,适合在严苛环境下使用。

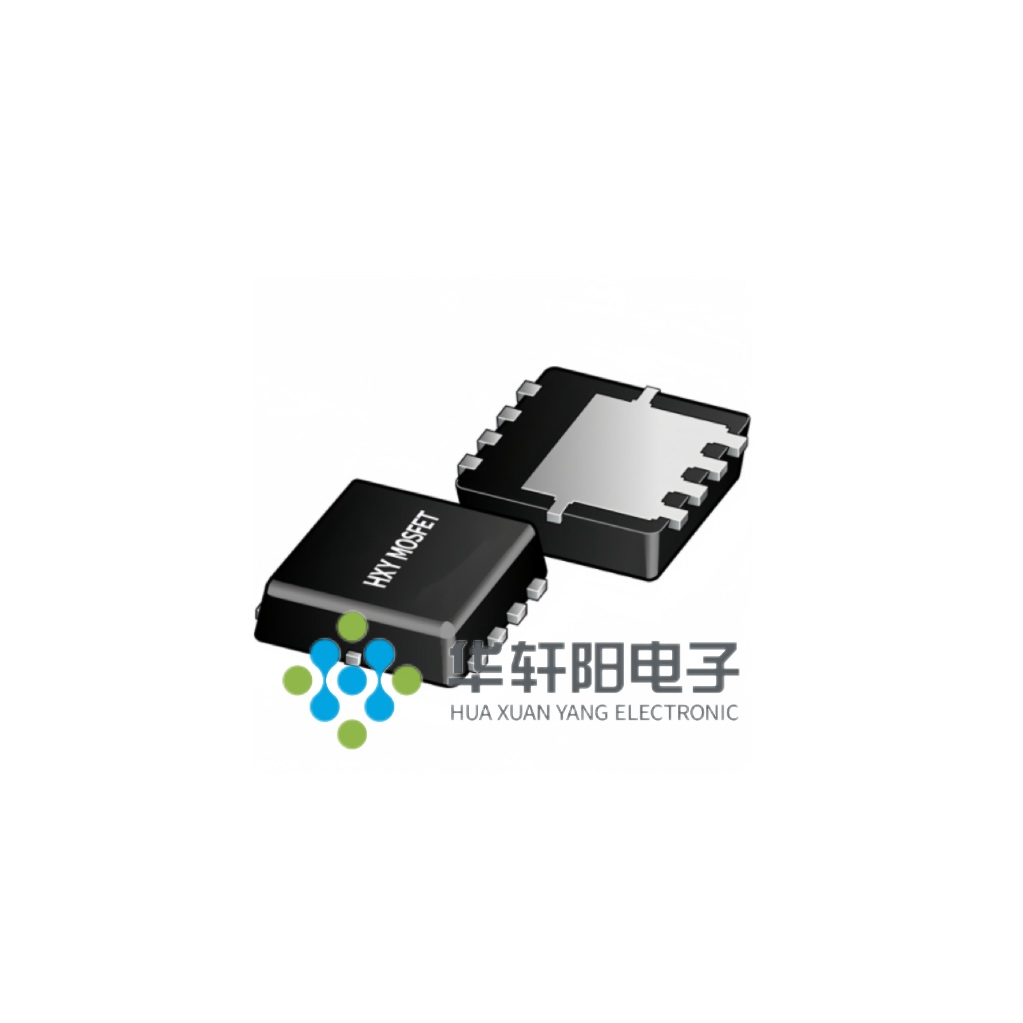

    - 紧凑封装:DFN5X6-8L封装,体积小巧,易于集成。

    应用案例和使用建议


    - 电池保护:在电池管理系统中作为过流保护和关断开关使用,确保系统的稳定性和安全性。
    - 负载开关:适用于需要高频切换的应用,如LED驱动和电机控制等。
    - 不间断电源:在UPS系统中作为核心控制元件,实现电源转换和电池管理。
    使用建议:
    - 确保栅极电压在合适范围内,避免超出极限值。
    - 注意散热设计,合理选择散热器以保证器件正常工作。
    - 在高电流应用中,建议配合合适的驱动电路以减少损耗。

    兼容性和支持


    - 兼容性:AONS32304 与现有的大部分电路板和系统高度兼容,适合多种标准应用。
    - 技术支持:深圳华宣阳电子有限公司提供详尽的技术文档和支持服务,确保用户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 问题:如何确定正确的驱动电压?
    - 解答:查看技术手册中的VGS(th)(栅阈电压)参数,确保驱动电压大于该值,以保证MOSFET正常工作。
    2. 问题:如何降低功耗?
    - 解答:优化电路设计,确保MOSFET工作在低RDS(ON)状态下,减少不必要的损耗。
    3. 问题:器件发热严重怎么办?
    - 解答:检查散热设计是否合理,增加散热片或者选用更大散热面积的散热器。

    总结和推荐


    综上所述,AONS32304是一款高性能、高可靠性的N沟道MOSFET。它具备出色的RDS(ON)、低功耗和宽泛的工作温度范围,特别适合用于电池保护、负载开关和不间断电源等应用场合。如果你正在寻找一个高效的开关解决方案,AONS32304无疑是一个非常理想的选择。推荐在相关应用中使用此款产品。

AONS32304厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

AONS32304数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 AONS32304 AONS32304数据手册

AONS32304封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 1.3626
15000+ ¥ 1.3399
25000+ ¥ 1.3058
库存: 300000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 6813
