OPA2340UA

产品分类:
产品描述:

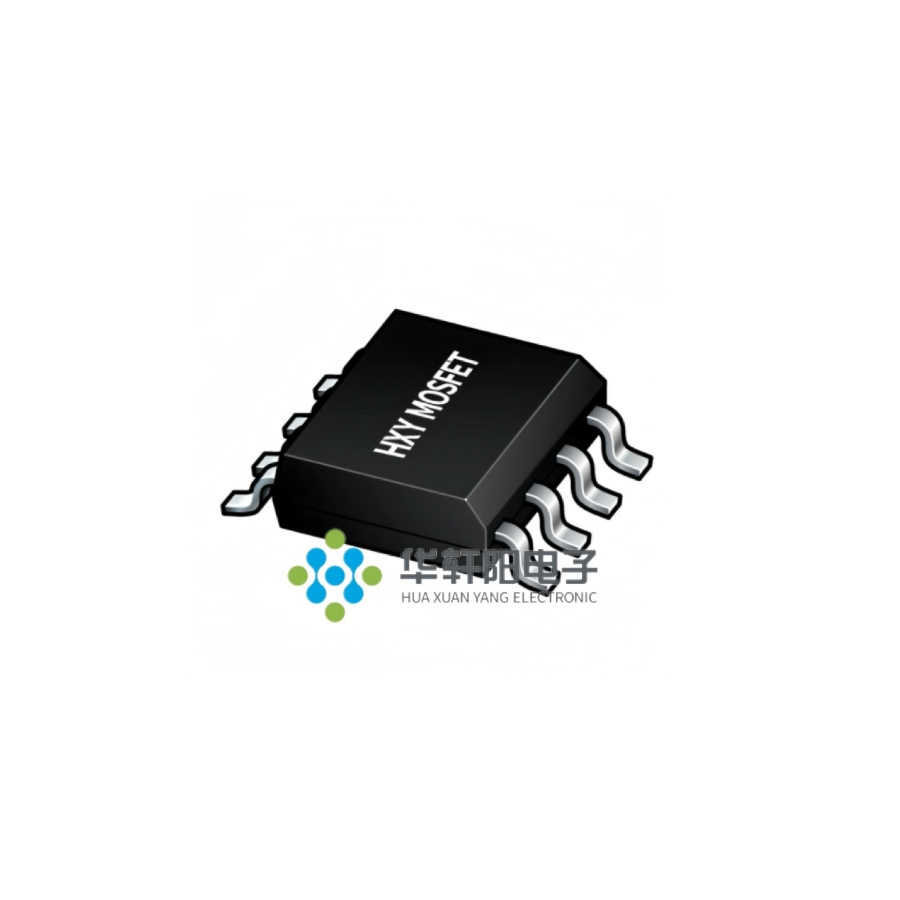

供应商型号: OPA2340UA SOIC-8
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  OPA2340UA

OPA2340UA概述

    OPAx340 运算放大器技术手册

    产品简介


    OPAx340 系列单通道、双通道和四通道运算放大器代表了一种新型的通用、低功耗运放。其广泛应用于消费类、工业、医疗设备、笔记本电脑等电池驱动仪器中。这些设备的特点包括音频输出、电机相电流检测、光电二极管放大以及传感器信号调节等。

    技术参数


    - 供电电压范围: 1.8V 至 5.5V
    - 电源电流: 每个放大器典型值为 685μA(5V 时)
    - 增益带宽积: 11 MHz
    - 输入偏置电流: 5pA
    - 输入失调电压: ±0.5mV
    - 输入噪声电压密度: 8.3 nV/√Hz @ 1kHz
    - 增益: 开环时 97 dB,闭环时 105 dB
    - 摆率: 10.5 V/μs
    - 输出短路电流: ±75 mA
    - 输出高电压摆幅: 在 10kΩ 负载下 VS+–12mV,在 600Ω 负载下 VS+–250mV
    - 热阻: SOT23-5 为 190°C/W,MSOP-8 为 216°C/W,SO-8 为 125°C/W,SO-14 为 115°C/W
    - 工作温度范围: –40°C 至 +125°C

    产品特点和优势


    OPAx340 系列具有非常广泛的适用性。其轨到轨输入和输出使得动态范围显著增加,特别适合在低供电电压应用中驱动采样模拟到数字转换器(ADC)。该系列的高增益带宽积和低输入噪声电压使其成为音频输出和传感器信号处理的理想选择。此外,它的高抗电磁干扰能力和低输入偏置电流使得它非常适合于兆欧级别的源阻抗的应用。

    应用案例和使用建议


    OPAx340 系列可应用于多种设备中,如条形码扫描仪、白色家电等。对于使用该运放的应用,为了减少热效应引起的误差,建议将敏感引脚置于接地环中以隔离外部干扰。同时,要避免输入信号迹线与输出信号迹线平行,以减少寄生电容耦合效应。

    兼容性和支持


    OPAx340 系列支持常见的封装形式,如 SOT-23-5L、SOP-8(SOIC-8)、MSOP-8 和 SOP-14。制造商提供了详细的订购信息和技术支持,确保用户能够轻松地进行采购和使用。

    常见问题与解决方案


    1. 问题: 如何防止静电放电损坏?
    - 解决方案: 使用静电放电保护装置,确保操作人员在接触设备前先接地。

    2. 问题: 如何优化过载恢复时间?
    - 解决方案: 通过外部补偿方法增加负载稳定性,特别是在单位增益配置时尤为重要。
    3. 问题: 高频 EMI 信号如何影响设备性能?
    - 解决方案: 使用集成的 EMI 滤波器来降低信号被滤除的影响,或者在外围电路添加屏蔽措施以减少电磁干扰。

    总结和推荐


    OPAx340 系列运算放大器以其广泛的供电电压范围、低功耗和高稳定性等特点,在多种应用中表现出色。尤其是在需要低噪声、高增益带宽比和强抗 EMI 能力的应用场合,OPAx340 系列是理想的选择。考虑到其丰富的特性和广泛的应用领域,我们强烈推荐该系列产品。

OPA2340UA厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

OPA2340UA数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 OPA2340UA OPA2340UA数据手册

OPA2340UA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 3.36
9000+ ¥ 3.304
15000+ ¥ 3.22
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 10080
直接购买
加入购物车
