HMMBT5401T

产品分类:
产品描述:
供应商型号: HMMBT5401T SOT-523
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  HMMBT5401T

HMMBT5401T概述

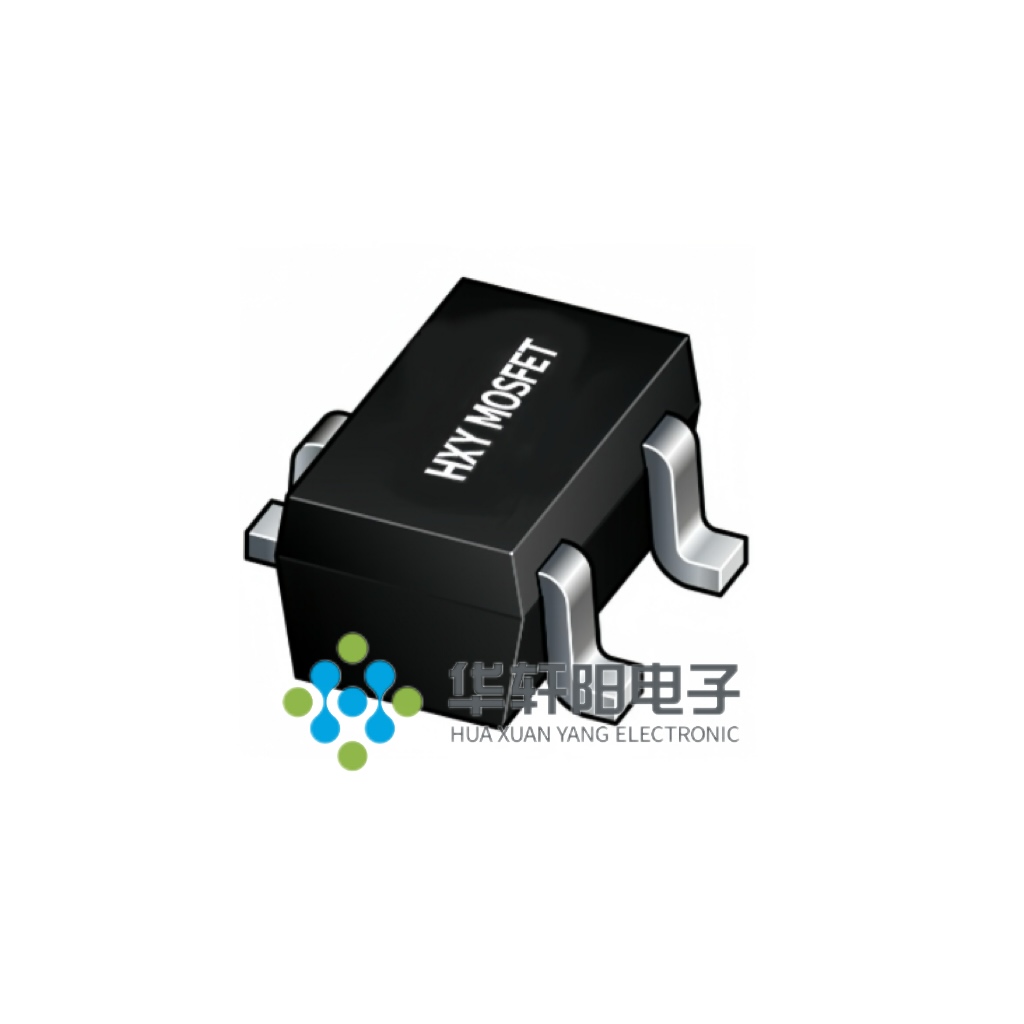

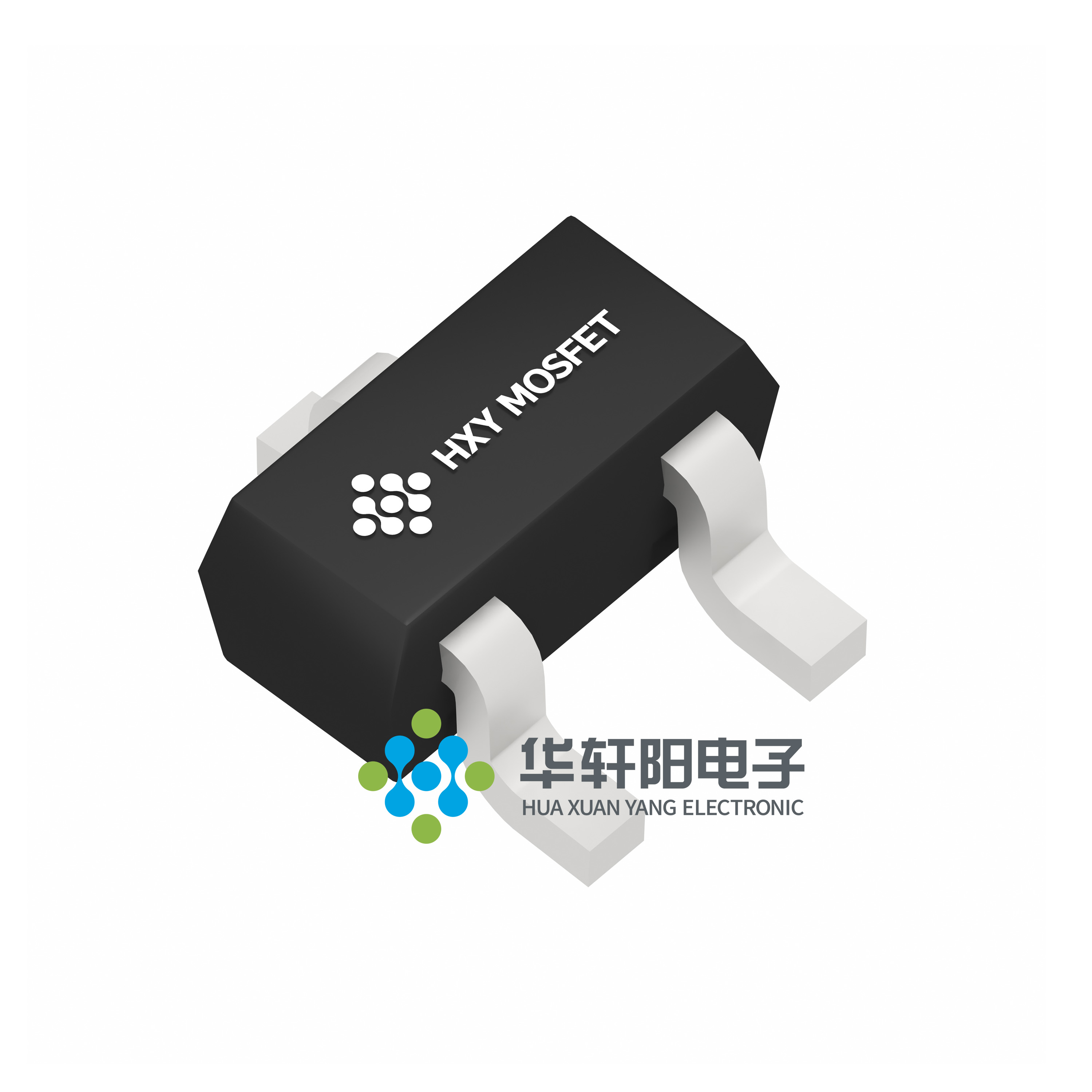

    HMMBT5401T PNP Plastic-Encapsulated Transistor

    产品简介


    HMMBT5401T 是一款由深圳华宣阳电子有限公司(HuaXuanYang Electronics CO., LTD)生产的PNP型塑料封装晶体管。这款晶体管具有高可靠性和广泛的应用范围,适用于各种电子设备中需要放大电流信号的场合。它特别适合用于音频放大、开关电路以及电源管理等领域。

    技术参数


    - 基本特性
    - 封装类型:SOT-523
    - 引脚配置:1. 基极(BASE),2. 发射极(EMITTER),3. 集电极(COLLECTOR)
    - 最大额定值
    - 集电极-基极电压 (VCBO): -160V
    - 集电极-发射极电压 (VCEO): -150V
    - 发射极-基极电压 (VEBO): -5V
    - 集电极电流 (IC): -600mA
    - 集电极功耗 (PC): 300mW
    - 热阻 (RΘJA): 416℃/W
    - 结温 (Tj): 150℃
    - 存储温度 (Tstg): -55~+150℃
    - 电气特性
    - 集电极-基极击穿电压 (V(BR)CBO): -160V
    - 集电极-发射极击穿电压 (V(BR)CEO): -150V
    - 发射极-基极击穿电压 (V(BR)EBO): -5V
    - 集电极截止电流 (ICBO): -0.1μA
    - 发射极截止电流 (IEBO): -0.1μA
    - 动态电流增益 (hFE):
    - hFE(1): 80
    - hFE(2): 100~300
    - hFE(3): 50
    - 集电极-发射极饱和电压 (VCE(sat)):
    - VCE(sat)1: -0.2V
    - VCE(sat)2: -0.5V
    - 基极-发射极饱和电压 (VBE(sat)):
    - VBE(sat)1: -1V
    - VBE(sat)2: -1V
    - 转换频率 (fT): 100MHz

    产品特点和优势


    - 高可靠性:HMMBT5401T 具有优异的热稳定性和较高的功率处理能力,可以在较宽的工作温度范围内正常工作。
    - 高动态电流增益:能够提供广泛的动态电流增益选择,确保在不同负载条件下的高效运作。
    - 紧凑设计:采用SOT-523小型封装,适用于空间受限的设计。
    - 应用灵活:广泛应用于音频放大、开关电路、电源管理和电信设备中。

    应用案例和使用建议


    - 音频放大:在音频放大器中,HMMBT5401T 可以作为功率放大级,提供稳定的输出电流。
    - 开关电路:可用于高压直流开关电路中,提供高效的开关性能。
    - 电源管理:适用于电源管理系统中的稳压和过流保护。
    使用建议:
    - 在高温环境下使用时,确保良好的散热措施,避免结温过高导致性能下降。
    - 设计时需注意输入电压范围,确保不超过最大额定值。

    兼容性和支持


    - 兼容性:HMMBT5401T 可以与其他标准SOT-523封装的晶体管互换使用,方便在现有设计中进行替换。
    - 支持服务:深圳华宣阳电子有限公司提供全面的技术支持和售后服务,包括产品选型、应用指导和技术咨询。

    常见问题与解决方案


    1. 问题:集电极电流超出最大额定值。
    - 解决方案:检查电路设计,确保负载条件不会超过晶体管的最大电流限制。
    2. 问题:晶体管发热严重。
    - 解决方案:增加散热片或改进散热设计,确保良好的热流通路。
    3. 问题:噪声较大。
    - 解决方案:检查电路布局,尽量减少寄生电感和电容的影响,或者尝试更换屏蔽更好的封装。

    总结和推荐


    HMMBT5401T是一款高性能、高可靠性的PNP型塑料封装晶体管,非常适合应用于音频放大、开关电路和电源管理等场合。其优秀的电气特性和紧凑的设计使其成为多种应用场景的理想选择。考虑到其广泛的应用范围和深圳华宣阳电子有限公司提供的优质技术支持,我们强烈推荐使用此产品。

HMMBT5401T厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HMMBT5401T数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 HMMBT5401T HMMBT5401T数据手册

HMMBT5401T封装设计

查看详情并下载
Symbol
Footprint
3D Model
