GBU6M

产品分类:
产品描述:
供应商型号: GBU6M GBU
供应商: 云汉优选
标准整包数: 500
HXY MOSFET/深圳华轩阳电子  GBU6M

GBU6M概述

    #

    产品简介

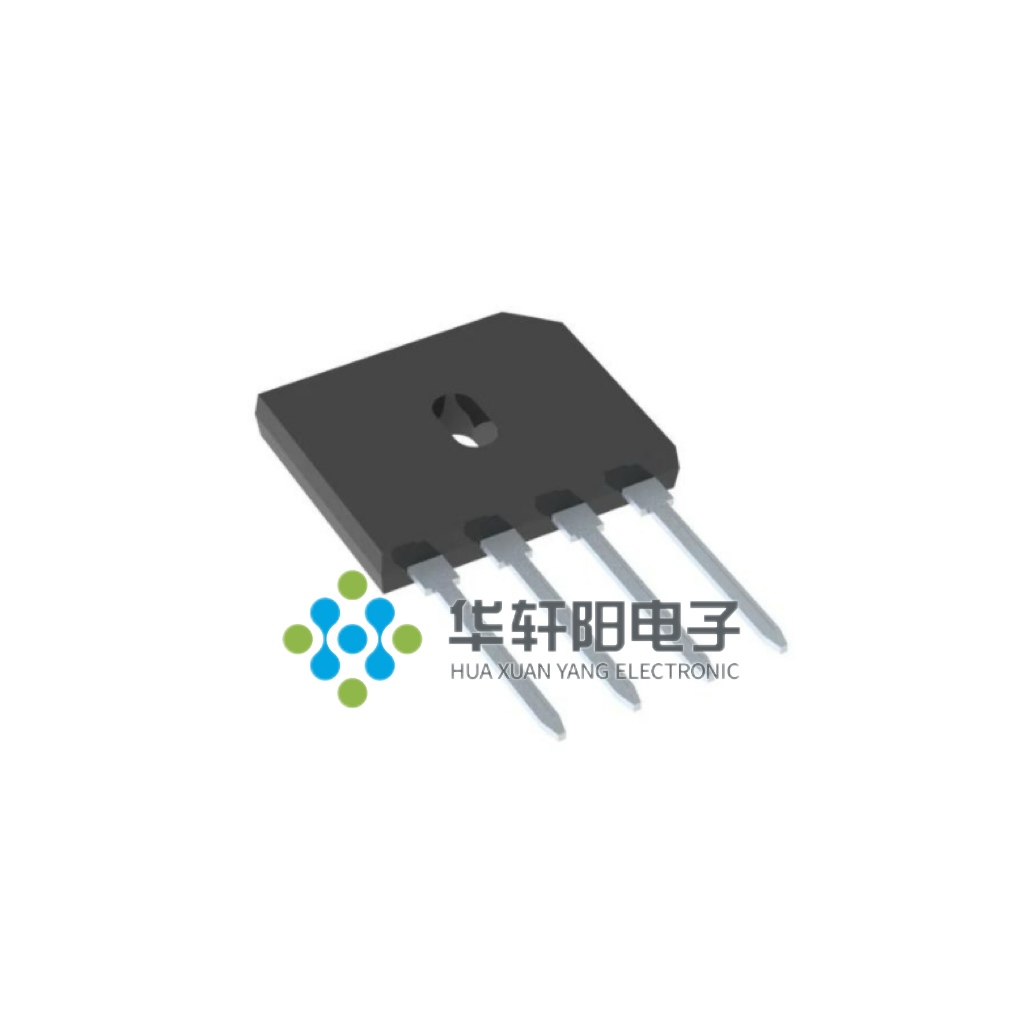

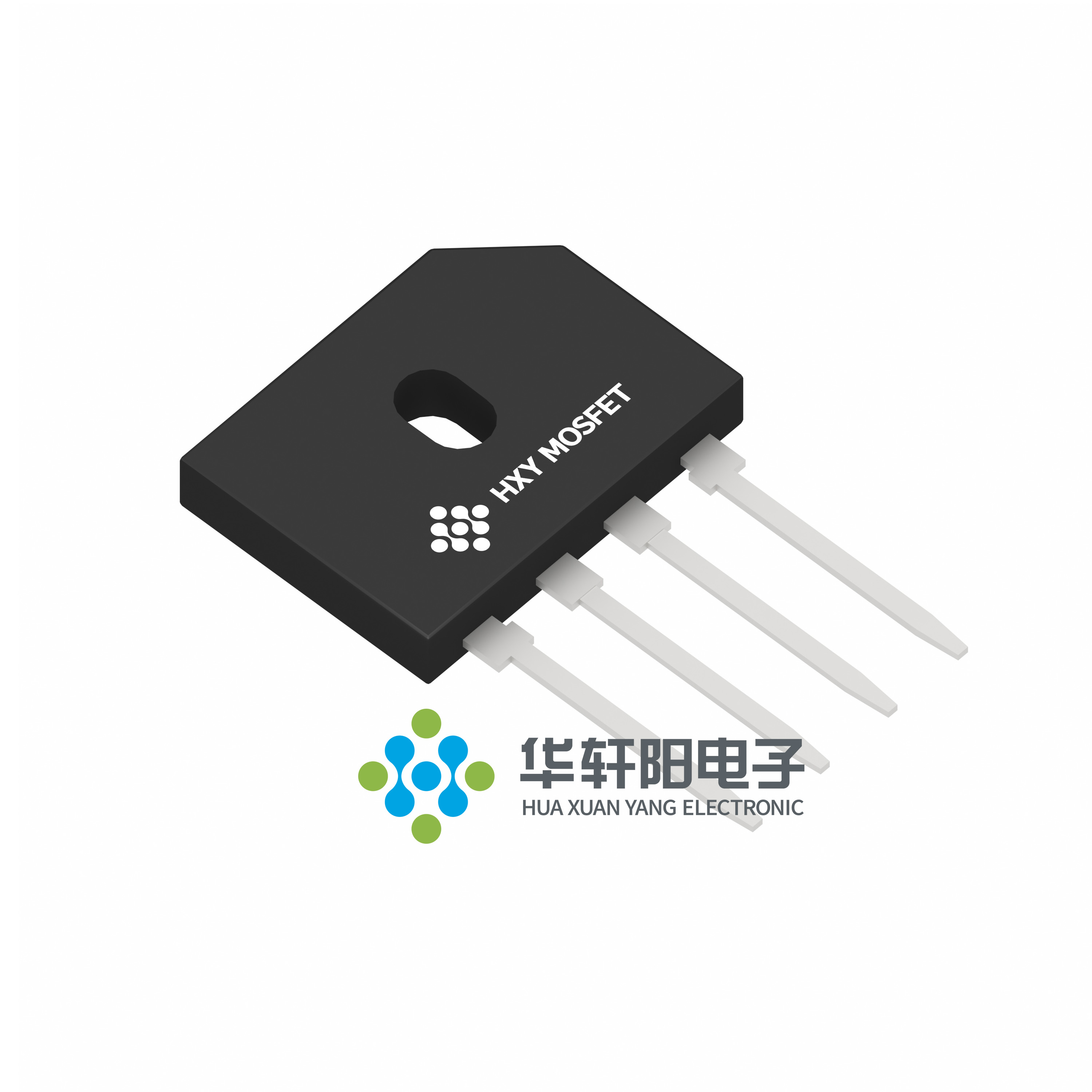

    GBU6M塑料封装桥式整流器
    GBU6M塑料封装桥式整流器是由深圳华轩阳电子有限公司生产的高品质电子元器件。这类整流器主要用于印刷电路板(PCB)的安装,广泛应用于各种电子设备中。它具备高浪涌电流能力和UL认证的阻燃材料,符合严格的安全标准,适用于高可靠性要求的应用场合。

    技术参数


    主要规格和性能参数
    - 最大重复峰值反向电压 (VRRM): 1000V
    - 最大交流桥输入电压 (VRMS): 700V
    - 最大直流阻挡电压 (VDC): 1000V
    - 最大平均正向整流输出电流 (IF(AV)): 220A
    - 单半正弦波叠加额定负载时的最大正向浪涌电流 (IFSM): 2.2kA (t<8.3ms)
    - 结到环境的热阻抗 (ReJA): 2°C/W
    - 工作结温和存储温度范围: -55°C 至 +150°C
    电气特性
    - 在25°C环境温度下,电阻或电感负载下的额定值
    - 电容负载下需降额20%
    - 最大瞬时正向电压降 (VF): ≤1.05V (IF=6.0A, TA=25°C)
    - 结温为125°C时的直流阻挡电压 (VDC @ TA=125°C): 500V
    - 最大正向连续平均输出电流 (IF(AV)): 220A
    - 最大直流反向电流 (IR): 100μA (TA=25°C)
    认证与认可
    - 通过UL认证(文件号:E142814)
    - 阻燃材料等级为94V-0

    产品特点和优势


    GBU6M塑料封装桥式整流器具有以下几个显著特点和优势:
    1. 高可靠性:通过UL认证,确保其在高可靠性要求的应用中表现稳定。
    2. 高浪涌电流能力:最大正向浪涌电流达到2.2kA,适合于需要频繁开关操作的应用。
    3. 高温耐受性:可承受高达265°C的高温焊接,保证了其在恶劣环境中的耐用性。
    4. 快速恢复特性:低正向电压降(≤1.05V),提高了整流效率。
    5. 广泛的工作温度范围:可在-55°C至+150°C之间稳定工作,适用于多种工业和消费电子产品。

    应用案例和使用建议


    应用案例
    - 家用电器:如微波炉、冰箱等,这些设备对浪涌电流有一定需求。
    - 工业设备:如伺服电机驱动器、电池充电器等,对高可靠性和高浪涌电流有严格要求。
    - 电源转换器:在交流到直流转换过程中,能有效提高效率。
    使用建议
    1. 正确选型:根据具体应用中的输入电压和电流选择合适的型号。
    2. 散热管理:由于工作温度范围较宽,应注意散热设计,避免过热导致性能下降。
    3. 环境适应性:针对不同环境条件,进行相应的防护措施,例如防尘、防水等。
    4. 兼容性测试:与现有系统兼容测试,以确保其稳定运行。

    兼容性和支持


    兼容性
    - GBU6M塑料封装桥式整流器适用于大多数标准PCB和电源设计,与市场上主流的控制器和电源管理系统兼容。
    厂商支持
    - 深圳华轩阳电子有限公司提供全面的技术支持和售后服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    常见问题
    1. 工作温度范围限制
    2. 正向电压降过高
    解决方案
    1. 检查散热设计:确保电路板有足够的散热面积和合理的散热路径。
    2. 减小负载电流:若正向电压降过高,检查负载电流是否超出额定范围,适当减小负载电流以降低功耗。

    总结和推荐


    综上所述,GBU6M塑料封装桥式整流器凭借其高可靠性、高浪涌电流能力和广泛的温度适应性,在多种应用场合中表现出色。其卓越的性能使其成为市场上同类产品的有力竞争者。建议在需要高性能整流器的应用中优先考虑选用GBU6M产品,同时遵循厂商提供的指导原则以确保最佳性能和稳定性。

GBU6M厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

GBU6M数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 GBU6M GBU6M数据手册

GBU6M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 5.4
1500+ ¥ 5.31
2500+ ¥ 5.175
库存: 300000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2700
