HAP2204R-3.3TRG1

产品分类:
产品描述:

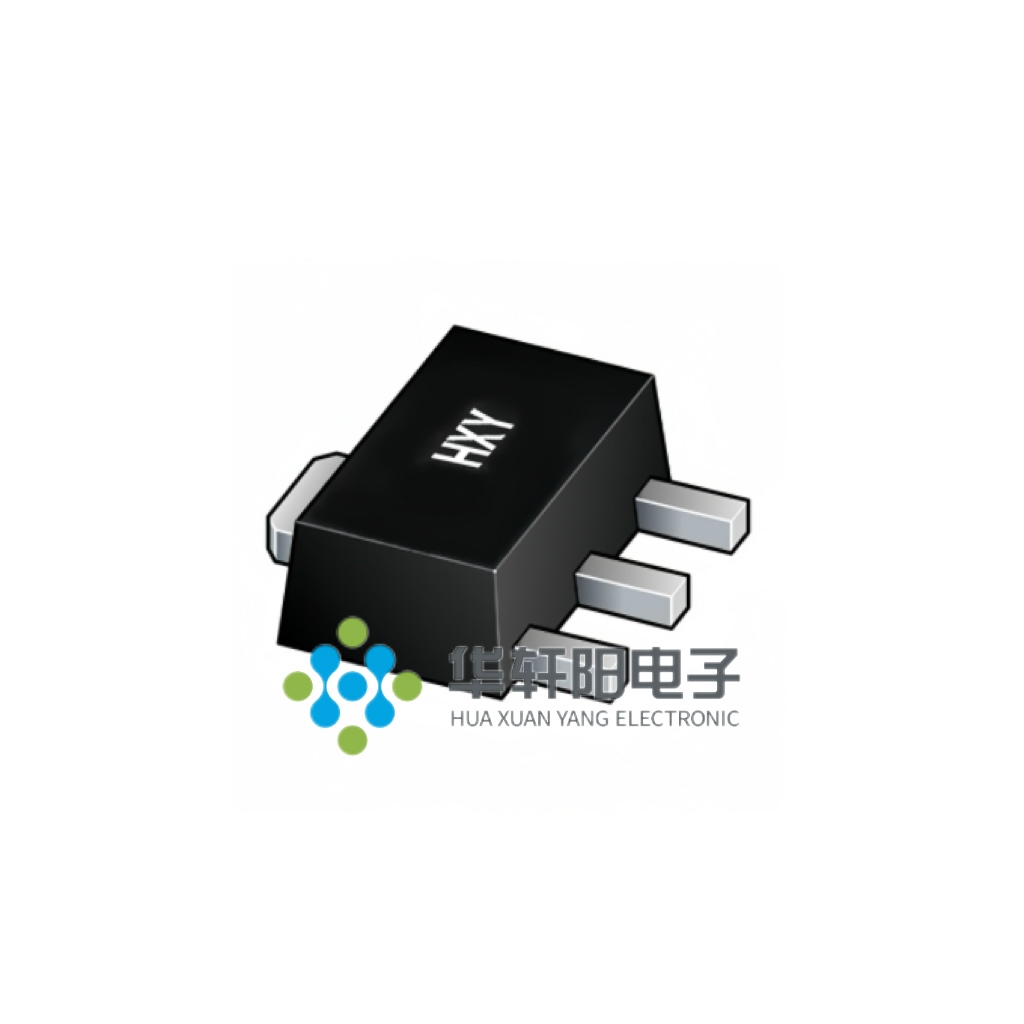

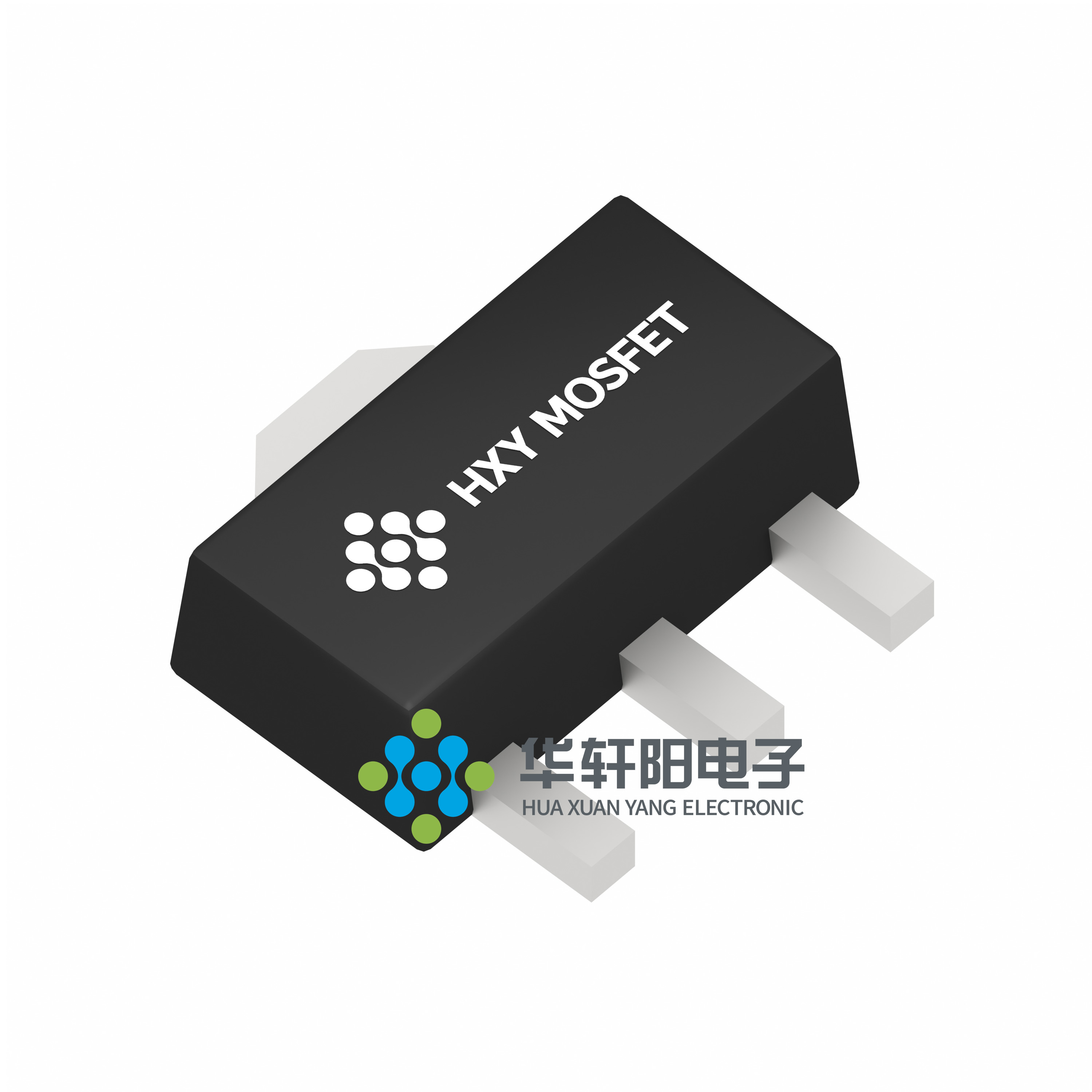

供应商型号: HAP2204R-3.3TRG1 SOT-89
供应商: 国内现货
标准整包数: 1000
HXY MOSFET/深圳华轩阳电子  HAP2204R-3.3TRG1

HAP2204R-3.3TRG1概述

    电子元器件产品技术手册:HAP2204R 系列低功耗低压差线性稳压器

    1. 产品简介


    HAP2204R 系列是深圳华宣阳电子有限公司生产的一系列低功耗低压差(LDO)线性稳压器集成电路(IC),采用CMOS技术制造。这些稳压器具备22V承受电压的能力,具有超低电压降、极低待机电流的特点,适用于音频、视频和通信设备等场合。HAP2204R 系列产品输出电压可选3.0V、3.3V 和5.0V,每种输出电压均提供SOT-89封装。

    2. 技术参数


    - 输出电压精度:±2%
    - 输出电流:300mA
    - 输入电压范围:-0.3~+25V
    - 工作温度范围:-40~+85°C
    - 承受电压:22V
    - 待机电流:1.5μA
    - 输出电压范围:3.0V、3.3V、5.0V
    - 电压降:210~300mV
    - 热阻:200°C/W
    - 功率消耗:500mW
    - 保护电路:内置过电流保护和过电压保护

    3. 产品特点和优势


    - 低功耗:待机电流仅为1.5μA,大大降低了系统功耗。
    - 低压降:电压降仅为210~300mV,提高了效率。
    - 低温度系数:保证了在宽温度范围内的稳定输出。
    - 高输出电流:最大输出电流可达300mA,适用于多种负载需求。
    - 高可靠性:采用内置过电流和过电压保护电路,确保设备安全运行。
    - 广泛的应用范围:适用于电池供电设备、通信设备和音频/视频设备。

    4. 应用案例和使用建议


    - 电池供电设备:HAP2204R 系列非常适合需要低功耗和高效率的电池供电设备,如便携式音响和摄像机。
    - 通信设备:在通信设备中,HAP2204R 可以作为电源管理模块的一部分,确保设备在各种条件下稳定运行。
    - 音频/视频设备:由于其低噪声和高精度输出,HAP2204R 非常适合音频和视频信号处理设备。
    使用建议:
    - 在设计电路时,建议将输出电容选择为低ESR陶瓷电容,以提高稳定性。
    - 为了防止过载,可以在输入端增加保险丝或限流电阻。

    5. 兼容性和支持


    - 兼容性:HAP2204R 系列可以与其他电子元件和设备无缝集成,适用于多种电路板设计。
    - 支持:深圳华宣阳电子有限公司提供全面的技术支持和售后服务,包括产品文档、样品测试和技术咨询。

    6. 常见问题与解决方案


    - 问题1:输入电压超出范围。
    解决方案:请确保输入电压不超过25V,并使用适当的外部电路进行限流保护。
    - 问题2:输出电压不稳定。
    解决方案:检查输入电容和输出电容是否符合规格要求,必要时更换电容。
    - 问题3:过热导致设备关机。
    解决方案:增加散热片或者降低输入电压以减少功耗。

    7. 总结和推荐


    HAP2204R 系列低功耗低压差线性稳压器凭借其低功耗、高精度和可靠性,在多种应用场合中表现出色。它特别适合于电池供电设备、通信设备和音频/视频设备。通过合理的设计和使用,该系列产品能够显著提高设备的整体性能和使用寿命。因此,我们强烈推荐使用 HAP2204R 系列产品。

HAP2204R-3.3TRG1厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HAP2204R-3.3TRG1数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 HAP2204R-3.3TRG1 HAP2204R-3.3TRG1数据手册

HAP2204R-3.3TRG1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.36
3000+ ¥ 0.354
5000+ ¥ 0.345
库存: 300000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 360
直接购买
加入购物车
