TLP521GB

产品分类:
产品描述:

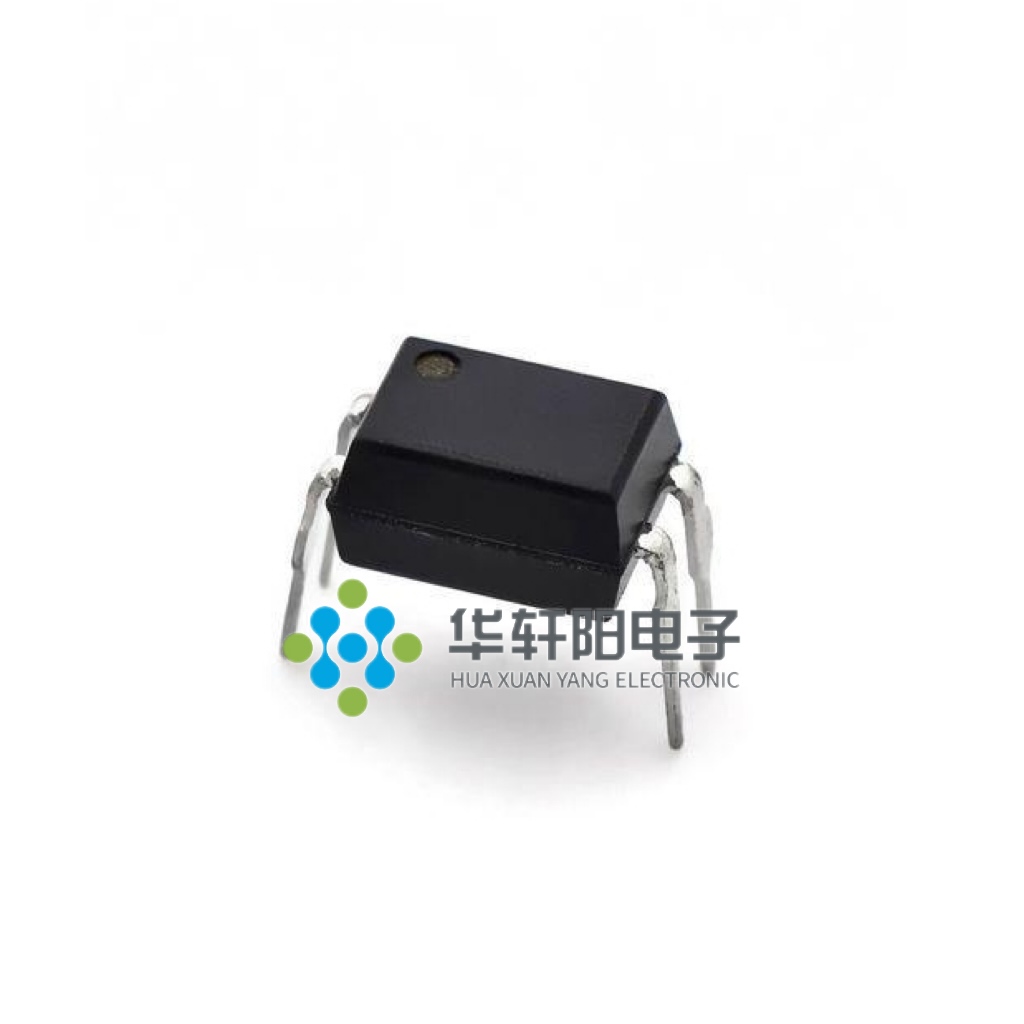

供应商型号: TLP521GB DIP-4
供应商: 国内现货
标准整包数: 100

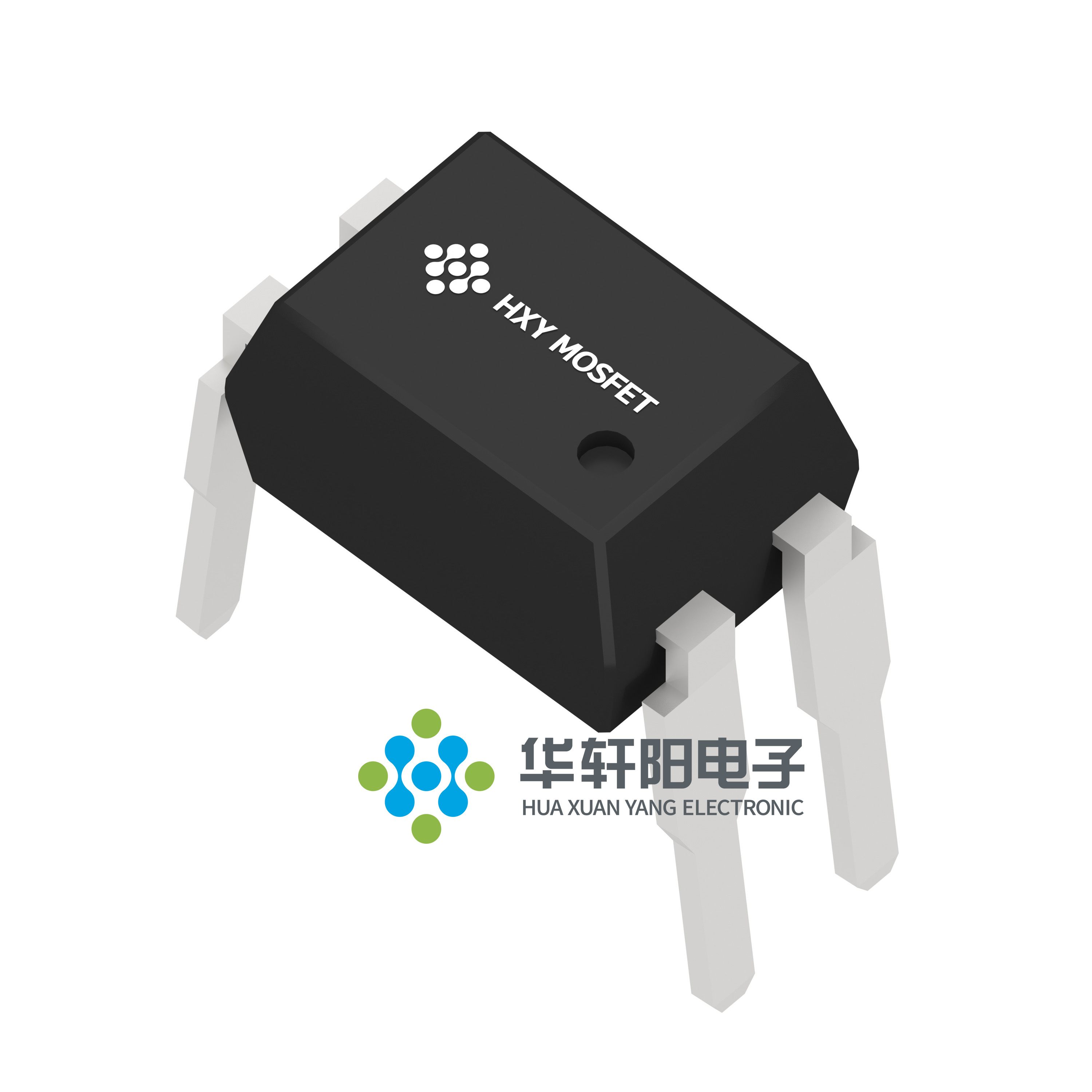

HXY MOSFET/深圳华轩阳电子  TLP521GB

TLP521GB概述

    TLP521光电耦合器技术手册

    1. 产品简介


    TLP521是一款光电耦合器,主要用于实现电路之间的信号传输,具备信号隔离功能,旨在提升系统安全性和抗干扰能力,简化电路设计。其基本结构包括光发射部分和光接收部分,采用四种不同的封装形式:DIP、DIP-M、SMD。适用于多种场合,如开关电源、智能电表、工业控制设备、测量仪器、办公设备(例如复印机)以及家用电器(如空调、风扇、热水器等)。

    2. 技术参数


    - 输入特性:
    - 正向电流 (IF): 50 mA
    - 反向电压 (VR): 6 V
    - 正向电压 (VF1, IF=10mA): 1.0 - 1.3 V
    - 正向电压 (VF2, IF=20mA): 1.1 - 1.4 V
    - 反向电流 (IR, VR=5V): ≤10 µA
    - 终端电容 (Ct, V=0, f=1kHz): 30 - 250 pF
    - 输出特性:
    - 集电极功耗 (PC): 150 mW
    - 集电极电流 (IC): 50 mA
    - 集电极-发射极电压 (VCEO): 80 V
    - 发射极-集电极电压 (VECO): 7 V
    - 总功耗 (Ptot): 200 mW
    - 隔离电压 (Viso): 5000 Vrms
    - 隔离特性:
    - 隔离电阻 (RISO): ≥1×10^12 Ω
    - 隔离电容 (Cf, V=0, f=1MHz): 0.6 - 1.0 pF
    - 传输特性:
    - 电流转换比 (CTR, IF=5mA, VCE=5V): 50~600%
    - 开启时间 (Ton): ≤3 µs
    - 关断时间 (Toff): ≤3 µs
    - 上升时间 (Tr): ≤2 µs
    - 下降时间 (Tf): ≤3 µs
    - 存储和焊接温度:
    - 存储温度 (Tstg): -55~+125 °C
    - 焊接温度 (Tsol): 260 °C

    3. 产品特点和优势


    TLP521具有高电流转换比(CTR)和宽输入-输出隔离电压(Viso),确保了在多种复杂环境下可靠的信号传输。此外,它具备低功耗和快速响应特性,特别适合在高频信号处理和高速开关应用中使用。其优良的隔离特性使得TLP521能够有效防止高压侧的干扰对低压侧的影响,提高了系统的稳定性和可靠性。

    4. 应用案例和使用建议


    - 开关电源: 在电力转换过程中,用于信号隔离,减少电磁干扰。
    - 智能电表: 实现数据传输的同时保持设备之间的电气隔离。
    - 工业控制: 用于复杂的控制系统中,增强系统的可靠性和稳定性。
    - 测量仪器: 在高精度测量设备中使用,以减少信号失真。
    使用建议:
    - 在安装时确保所有连接符合手册中规定的电气特性和机械特性。
    - 使用适当的焊接工艺和焊接温度曲线进行回流焊接。
    - 定期检查并维护设备,特别是在严苛的工作环境下。

    5. 兼容性和支持


    TLP521支持多种封装形式(DIP、DIP-M、SMD),使其易于集成到不同的电路板设计中。制造商提供全面的技术支持,包括产品咨询、设计指南和技术文档,确保客户能够高效地应用TLP521。

    6. 常见问题与解决方案


    - 问题: 设备无法正常工作
    - 解决方案: 检查输入和输出电压是否符合规定,确认连接正确无误。
    - 问题: 响应时间过长
    - 解决方案: 检查信号路径是否有阻塞,适当降低负载电阻。
    - 问题: 输出不稳定
    - 解决方案: 确认供电电压和电流是否在规定范围内,检查是否因温度过高导致性能下降。

    7. 总结和推荐


    TLP521光电耦合器凭借其优异的性能参数和广泛的应用场景,成为许多高要求应用的理想选择。其高隔离电压、快速响应和高可靠性使其在各种工业和消费电子应用中表现出色。我们强烈推荐使用TLP521光电耦合器,特别是在需要信号隔离和抗干扰能力的关键场合。

TLP521GB厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

TLP521GB数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 TLP521GB TLP521GB数据手册

TLP521GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.342
300+ ¥ 0.3363
500+ ¥ 0.3278
库存: 300000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 34.2
直接购买
加入购物车
