ESD5451XZ

产品分类:
产品描述:
供应商型号: ESD5451XZ X3-DFN0603
供应商: 国内现货
标准整包数: 15000

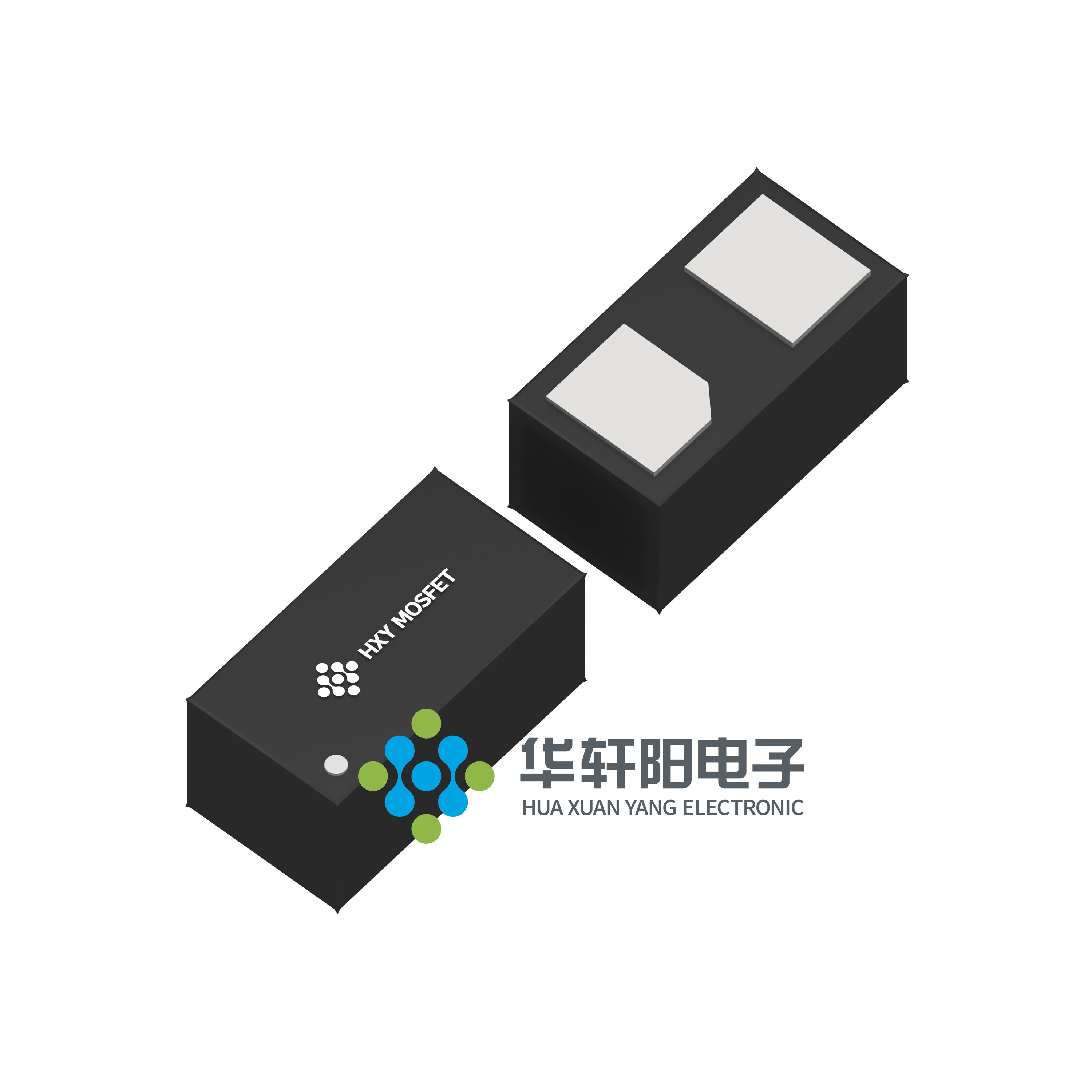

HXY MOSFET/深圳华轩阳电子  ESD5451XZ

ESD5451XZ概述

    电子元器件产品技术手册

    产品简介


    本产品是一款适用于保护敏感半导体器件免受静电放电(ESD)和其他电压引起的瞬态事件影响的ESD保护二极管。ESD5451XZ具有出色的钳位能力、低漏电流和低电容,特别适合于需要防护ESD的设计。它还为在单向线路上提供保护的场合提供了灵活性,无需使用阵列。

    技术参数


    - 峰值脉冲功率 (tp = 8/20μs):90 W
    - 最大引脚温度 (焊接时间10秒):260 °C
    - 存储温度范围:-55 °C 至 +150 °C
    - 工作温度范围:-40 °C 至 +125 °C
    - 最大结温:150 °C
    - 接触放电 (IEC61000-4-2):±30 KV
    - 引脚尺寸:0.61 mm x 0.31 mm
    - 封装高度:0.28 mm
    - 响应时间:通常 < 1 ns
    - 人体模型 ESD 等级:Class 3
    - IEC61000−4−2 ESD 保护等级:Level 4
    - 峰值脉冲电流 (IPP):10 A
    - 钳位电压 (VC @ Max IPP):5.7 V
    - 反向工作电压 (VRWM):5.0 V
    - 反向泄漏电流 (IR @ VRWM):1.0 μA
    - 击穿电压 (VBR @ IT):8.0 V
    - 额定电流 (IT):9.0 mA
    - 电容 (C):8.0 pF

    产品特点和优势


    1. 出色的ESD防护:提供最佳的ESD防护能力,特别是在人体模型测试下达到Class 3等级。
    2. 小体积封装:采用DFN0603-2L封装,尺寸仅为0.61 mm x 0.31 mm,适合空间受限的应用。
    3. 低漏电流和高响应速度:漏电流低至1.0 μA,响应时间快至< 1 ns。
    4. 兼容RoHS和无卤材料:环保材料符合RoHS标准,无卤素。
    5. 灵活的设计:可灵活应用于单向线路保护,不依赖于阵列。

    应用案例和使用建议


    ESD5451XZ广泛应用于消费电子、工业控制、通信设备等领域。例如,在高速数据传输线路中,ESD5451XZ可以有效防止静电放电对芯片的损害。
    使用建议:
    - 在安装时确保焊接温度不超过260 °C,以避免损坏。
    - 将ESD5451XZ安装在靠近信号线的位置,以便更好地发挥其保护作用。
    - 定期检查系统运行状态,确保保护效果。

    兼容性和支持


    - 兼容性:与其他电子元件和设备具有良好兼容性,可轻松集成到现有设计中。
    - 技术支持:Shenzhen HuaXuanYang Electronics CO., LTD 提供详尽的技术文档和支持服务,包括详细的电路图和参数表,以及专业的售前和售后服务。

    常见问题与解决方案


    1. 问题:ESD5451XZ出现异常工作。
    - 解决方案:检查安装过程是否有误,确保焊接温度和时间在规范范围内;检查电路连接是否正确。
    2. 问题:ESD5451XZ的漏电流过大。
    - 解决方案:检查安装环境温度是否超过最高工作温度范围;确认是否存在外部干扰。
    3. 问题:ESD5451XZ失效。
    - 解决方案:参考技术手册检查所有相关参数是否符合要求;考虑是否存在过度的机械应力或过压情况。

    总结和推荐


    ESD5451XZ是一款高性能的ESD保护二极管,具备出色的防护能力和小巧的封装。其广泛的温度适应范围和高可靠性使其成为多种应用的理想选择。结合其优异的响应速度和低漏电流特性,强烈推荐在各种需要ESD防护的场合使用。需要注意的是,在设计高可靠性应用时,请务必遵循制造商的安全建议和限制条件。

ESD5451XZ厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

ESD5451XZ数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 ESD5451XZ ESD5451XZ数据手册

ESD5451XZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.0696
45000+ ¥ 0.0684
75000+ ¥ 0.0667
库存: 300000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 1044
