PK616BA

产品分类:
产品描述:
供应商型号: PK616BA PDFN-8(5.8X4.9)
供应商: 国内现货
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子  PK616BA

PK616BA概述

    PK616BA N-Channel MOSFET 技术手册概述

    1. 产品简介


    PK616BA 是一款由华宣阳电子有限公司(Shenzhen HuaXuanYang Electronics CO.,LTD)生产的高性能N沟道增强型MOSFET。它采用先进的沟槽技术制造,具备出色的 RDS(ON)、低栅极电荷等特点。这款器件适用于电池保护、负载开关及不间断电源等多种应用场景。

    2. 技术参数


    以下是 PK616BA 的关键技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | VDS(漏源电压) 30 | V |
    | ID(连续漏电流) 70 A |
    | RDS(ON)(导通电阻) 5.7 | 7 | mΩ |
    | VGS(TH)(门限电压) | 1.2 2.5 | V |
    | IGSS(门源泄漏电流) ±100 | nA |
    | QG(总栅极电荷) 20 nC |
    此外,该器件还具有优异的热特性:
    - 热阻:RθJA=62℃/W,RθJC=2.1℃/W
    - 工作温度范围:-55℃至150℃

    3. 产品特点和优势


    PK616BA 的主要特点是:
    - 出色的 RDS(ON):最低导通电阻仅为 5.7mΩ,确保低功耗运行。
    - 低栅极电荷:QG为20nC,减少了开关损耗。
    - 宽工作电压范围:VGS可低至4.5V,确保设备适应不同应用场景的需求。
    - 高可靠性:在广泛的温度范围内表现稳定。
    这些特点使 PK616BA 在电池保护、负载开关及不间断电源等应用场景中表现出色,具有显著的市场竞争力。

    4. 应用案例和使用建议


    应用场景:
    - 电池保护电路:利用其低 RDS(ON),减少电池放电时的功率损耗。
    - 负载开关:由于其快速开关特性,适合高频应用。
    - 不间断电源(UPS):可靠的性能确保系统稳定运行。
    使用建议:
    - 在选择栅极驱动电阻时,考虑到QG(20nC)和栅极电容,以避免过高的开关损耗。
    - 在高温环境中使用时,应注意散热措施,以维持器件的正常工作状态。

    5. 兼容性和支持

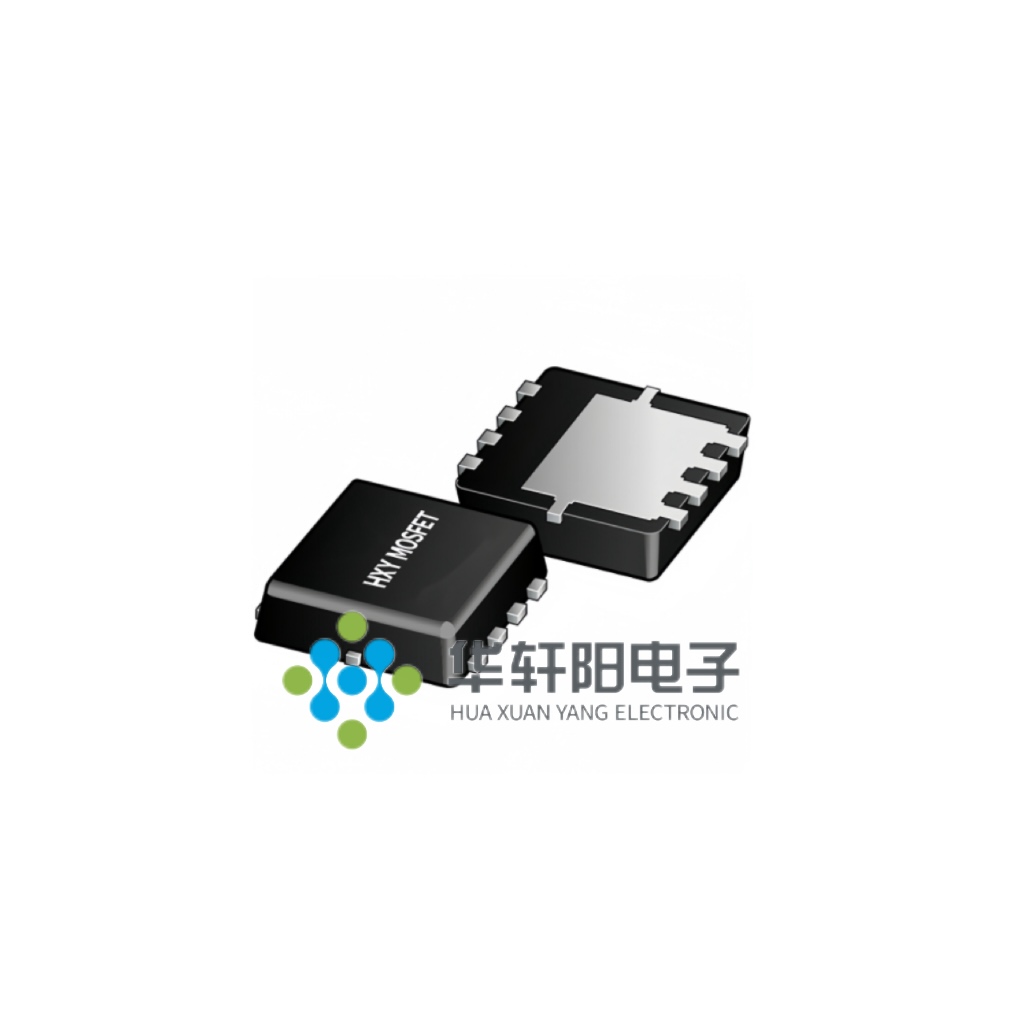

    PK616BA 采用了标准的PDFN-8封装(5.8x4.9mm),易于与其他标准封装的器件兼容。制造商提供了详细的技术支持,包括应用指南和设计文档,帮助用户高效地使用和集成此器件。

    6. 常见问题与解决方案


    问题1:栅极电荷过高导致开关损耗增加。
    解决方案:优化栅极电阻值,降低栅极电荷的影响。
    问题2:高温环境下工作稳定性不足。
    解决方案:加强散热措施,如使用散热片或外部冷却风扇,确保工作温度在安全范围内。

    7. 总结和推荐


    PK616BA N-Channel MOSFET 经过精心设计,具备出色的性能和广泛的应用前景。其低 RDS(ON)、低栅极电荷和宽工作电压范围使其在电池保护、负载开关及不间断电源等领域表现出色。对于需要高性能、低功耗的系统设计,强烈推荐使用 PK616BA。
    综上所述,华宣阳电子有限公司的 PK616BA 是一款值得信赖的产品,不仅在技术参数上表现出色,而且具备优良的市场竞争力。

PK616BA厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

PK616BA数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 PK616BA PK616BA数据手册

PK616BA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.5809
15000+ ¥ 0.5712
25000+ ¥ 0.5567
库存: 300000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2904.5
直接购买
加入购物车
