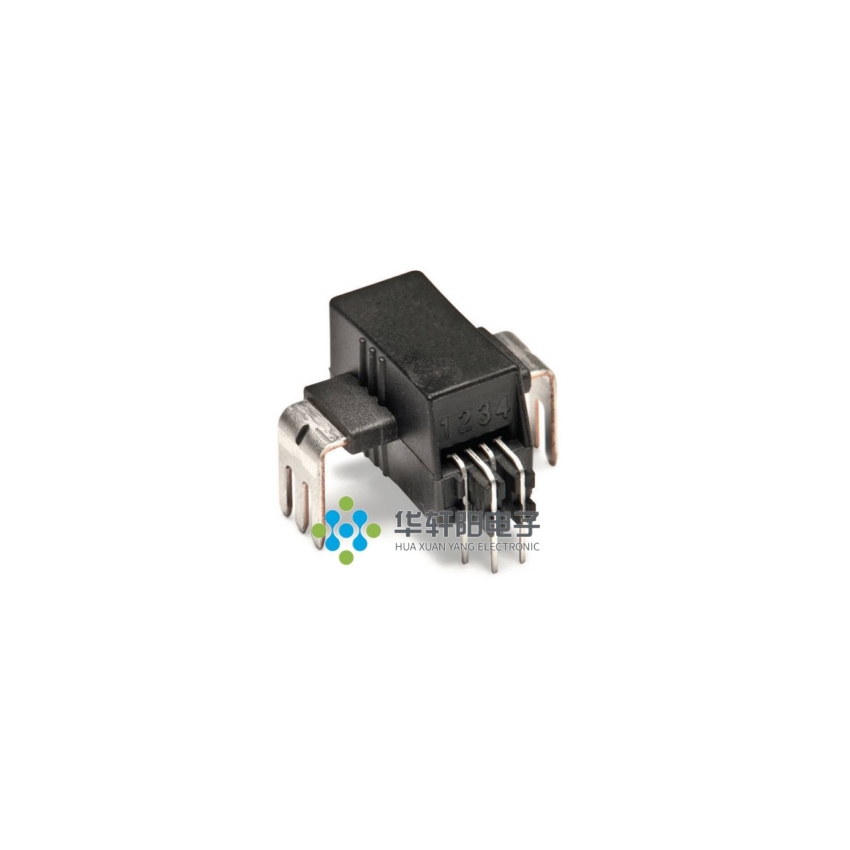

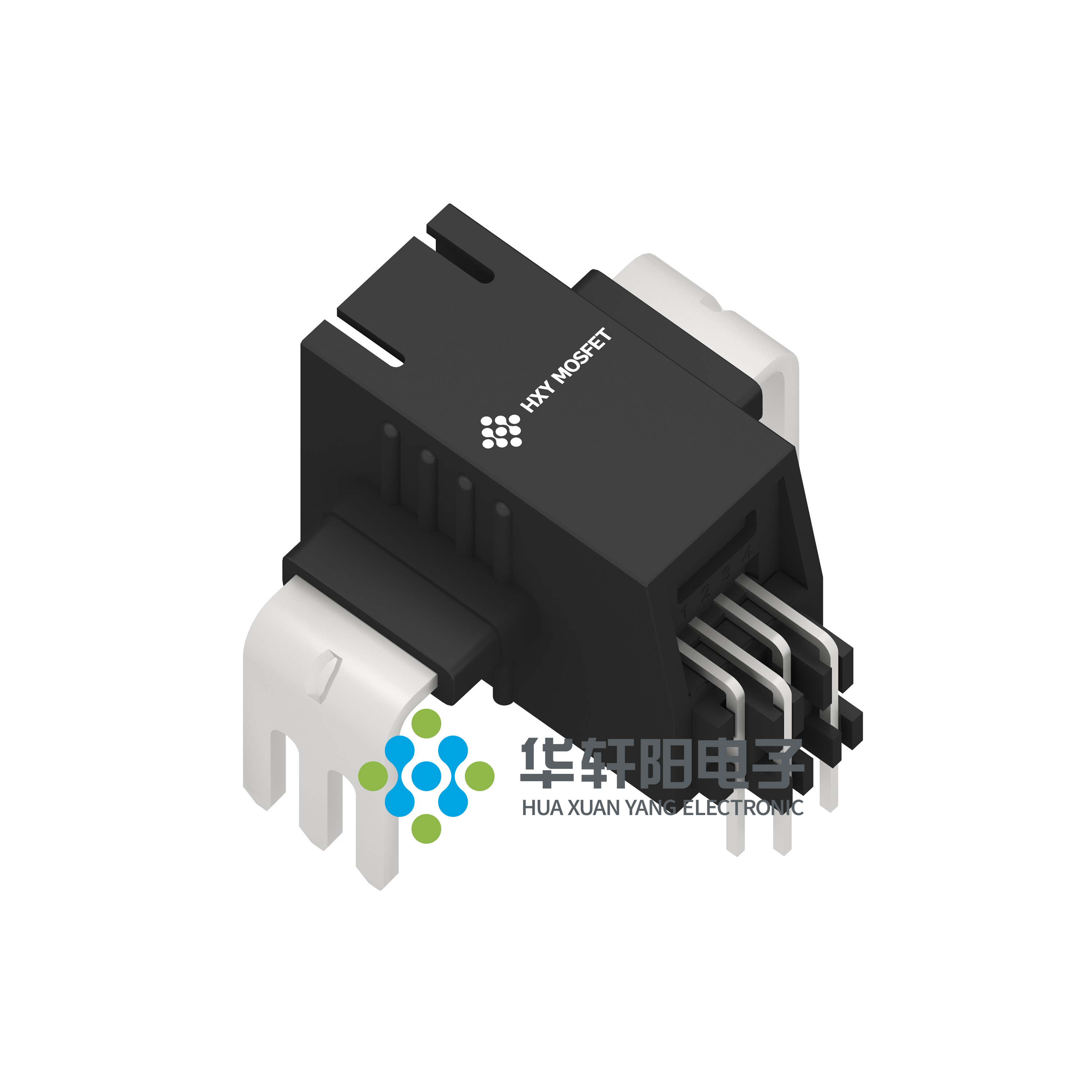

HLSR50-P

产品分类:
产品描述:
供应商型号: HLSR50-P LSR-P
供应商: 云汉优选
标准整包数: 500
HXY MOSFET/深圳华轩阳电子  HLSR50-P

HLSR50-P概述

    # HLSRxx-P系列开环式电流传感器技术手册

    产品简介


    HLSRxx-P系列是高精度、低噪声、低温漂线性霍尔IC开环式电流传感器模组,专为交流或直流检测而设计。它广泛应用于工业、商业和通信系统中,适用于中低功率变频器电流检测、汇流箱、开关电源、过载保护装置、充电器、转换器、光伏逆变器、不间断电流源(UPS)等应用场景。该传感器通过内置的霍尔IC将流经电流路径产生的磁场转化为与输入电流成比例的电压信号输出。

    技术参数


    主要技术规格
    - 工作电压:4.5V~5.5V
    - 单电源供电
    - 输出电压:2.5V 或 50%VCC
    - 输入与输出之间物理隔离
    - 工作温度:-40℃~150℃
    - 额定电流检测范围:±10A,±16A,±20A,±32A,±40A,±50A
    - 参考输出电压:2.5V
    - 安全认证:UL508:2010,介电强度:4800Vrms,隔离工作电压:680Vrms,电气间隙:8.3mm,爬电距离:8.3mm
    电磁特性
    - 极限参数:电源电压范围为0V~6V,存储温度范围为-65℃~170℃,最大结温为165℃。
    电流采样端瞬态冲击电流
    - 极限参数:IP = 100A (1pulse, 100ms)
    隔离特性
    - 介电强度:4800Vrms
    - 隔离工作电压:680Vrms
    ESD参数
    - 最大值:5 kV(人体放电模式,HBM)
    电学参数
    - 典型值:工作电流为11.25mA,内置带宽为65kHz,导体电阻为0.15mΩ

    产品特点和优势


    1. 高精度和低噪声:具备高精度测量能力,适用于各种复杂的电力应用。
    2. 宽工作温度范围:能够在极端环境中稳定运行,工作温度范围为-40℃~150℃。
    3. 物理隔离:输入与输出之间的物理隔离增强了系统的安全性。
    4. 多电流检测范围:提供多种电流检测范围,满足不同应用场景的需求。
    5. 可靠的安全认证:符合UL508:2010标准,具有高强度的绝缘能力和长寿命。

    应用案例和使用建议


    应用场景
    - 中低功率变频器电流检测:在变频器中实现电流监控,确保系统稳定运行。
    - 开关电源:对开关电源的输入输出电流进行精确监测,提高电源效率。
    - 光伏逆变器:实时监控电流,保障太阳能系统的稳定发电。
    - 不间断电源(UPS):监控电池和输出电流,防止电力中断造成的损失。
    使用建议
    - 注意热管理和散热:长时间工作环境下,需注意传感器的散热,避免温度过高影响性能。
    - 合理布线:PCB布线时尽量靠近“VCC-GND”端,使用0.1μF旁路电容。
    - 保护措施:考虑使用保护电路,增强系统可靠性。

    兼容性和支持


    - 兼容性:HLSRxx-P系列传感器可以与其他常见的电子设备兼容,广泛应用于各种电力控制系统。
    - 支持服务:制造商提供详细的技术支持和维护服务,帮助用户解决可能出现的问题。

    常见问题与解决方案


    1. 问:传感器无法正常工作怎么办?
    - 答:检查电源电压是否在4.5V~5.5V范围内,确认是否有足够的旁路电容。
    2. 问:传感器在高温环境下工作不正常?
    - 答:考虑增加散热措施,或更换耐高温型号的产品。
    3. 问:传感器输出不稳定?
    - 答:检查是否有电磁干扰,必要时可增加滤波电容。

    总结和推荐


    HLSRxx-P系列开环式电流传感器以其高精度、低噪声、宽温度范围和物理隔离等特点,在多个应用场景中表现出色。尽管需要考虑一定的热管理和散热措施,但整体而言,它是一款高度可靠的电流检测解决方案。强烈推荐在各类电力应用系统中使用。
    通过这些详细的介绍和技术参数,用户能够更好地理解和选择适合其需求的HLSRxx-P系列电流传感器。
