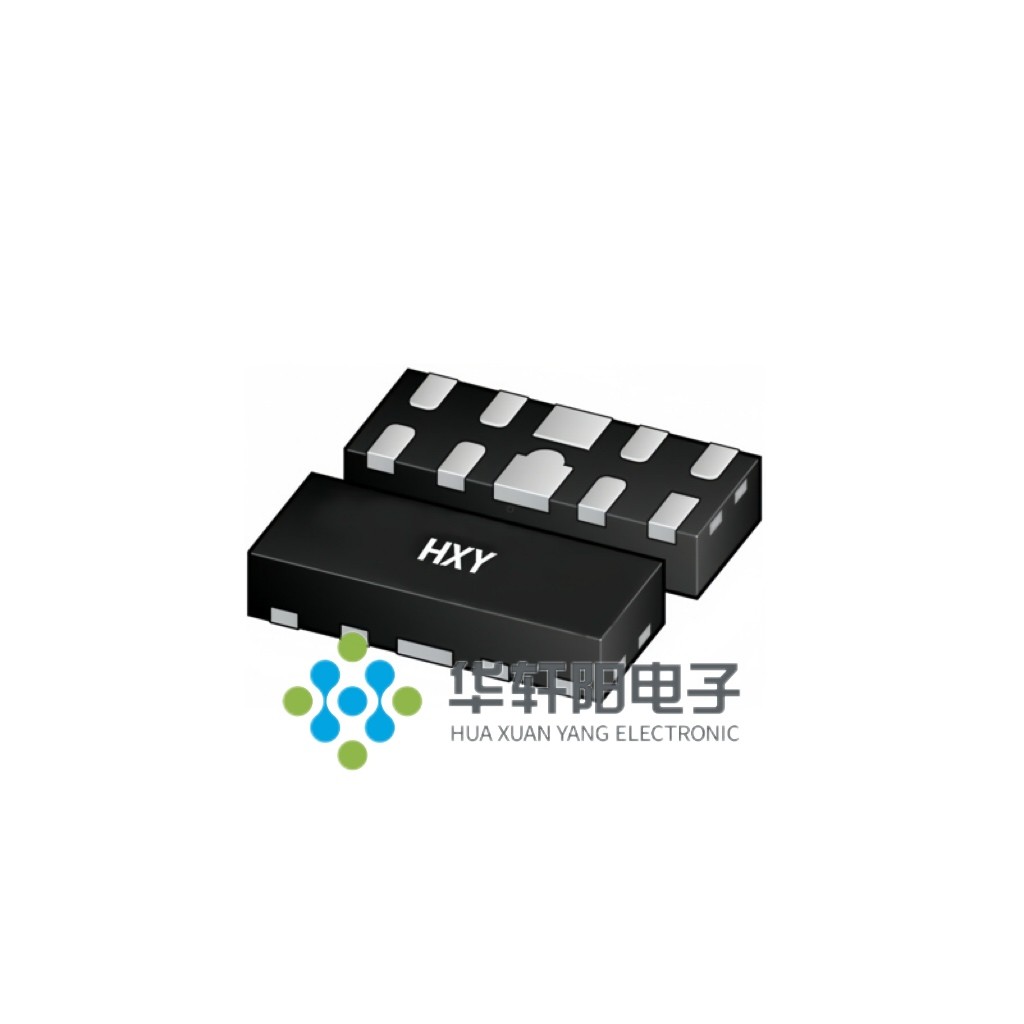

ESD8104MUTAG

产品分类:
产品描述:
供应商型号: ESD8104MUTAG DFN-10(1X2.5)
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  ESD8104MUTAG

ESD8104MUTAG概述

    ESD8104MUTAG:一款高可靠性超低电容瞬态保护二极管阵列

    产品简介


    ESD8104MUTAG 是一种四通道超低电容瞬态保护二极管阵列,由深圳华轩阳电子有限公司生产。该产品主要用于保护高速数据线免受静电放电(ESD)的影响,具有四个独立的通道,每个通道包含一对二极管,用于引导正向或负向的ESD电流至正负电源轨。此外,阵列内还集成一个齐纳二极管,用于实现电压钳位功能。这些特性使得 ESD8104MUTAG 在工业控制、通信设备及消费电子产品中得到了广泛应用。

    技术参数


    - 峰值脉冲功率:70W(tp = 8/20μs)
    - 最大引脚焊接温度:260℃(持续10秒)
    - 存储温度范围:-55°C 至 +150°C
    - 工作温度范围:-40°C 至 +125°C
    - 最大结温:150°C
    - IEC 61000-4-2 ESD 等级 4:
    - 空气放电:±15kV
    - 接触放电:±10kV
    - 峰值脉冲电流(8/20μs):4A
    - I/O 引脚到GND电容:0.55pF(最大值)
    - I/O 引脚到I/O电容:0.6pF(最大值)
    - 反向工作电压:3.3V
    - 反向击穿电压:5.6V
    - 钳位电压:≤7V(具体取决于测试条件)
    - 结电容:0.3pF 至 20pF(最大值)

    产品特点和优势


    ESD8104MUTAG 的主要特点包括:
    - 超低电容设计(0.55pF),减少对高速信号的影响。
    - 高ESD防护能力,符合IEC 61000-4-2标准。
    - 优化的封装结构,便于高速数据线的PCB布局。
    - 采用无铅环保材料,符合RoHS和无卤素标准。
    这些特性使得 ESD8104MUTAG 在多种应用场景中表现出色,尤其是在需要高性能和高可靠性的场合。

    应用案例和使用建议


    ESD8104MUTAG 常见的应用场景包括工业自动化、通信设备、计算机接口等。例如,在高速USB接口上,它可以有效防止ESD引起的损坏,确保数据传输的稳定性和可靠性。使用时,建议按照电路设计要求正确连接各引脚,并保持适当的电路布局,以充分发挥其性能。

    兼容性和支持


    ESD8104MUTAG 适用于广泛的电子设备和系统,与现有的大多数高速数据线接口兼容。深圳华轩阳电子有限公司提供全面的技术支持,包括详尽的产品文档和客户咨询服务。此外,公司承诺为用户提供长期的技术支持和售后保障。

    常见问题与解决方案


    - 问题: 如何避免引脚短路?
    - 解决办法: 使用正确的焊接工艺,确保引脚之间有足够的间距,并在焊接过程中使用防静电工具。

    - 问题: 需要特别注意哪些焊接参数?
    - 解决办法: 最大焊接温度不应超过260°C,焊接时间应控制在10秒以内。

    总结和推荐


    综上所述,ESD8104MUTAG 以其出色的ESD防护能力和卓越的性能表现,在各种电子设备中发挥着重要作用。特别是在高速数据传输和敏感电路中,其优异的电容特性和可靠性更是不可或缺。我们强烈推荐 ESD8104MUTAG 给那些对产品质量和稳定性有严格要求的项目和用户。

ESD8104MUTAG厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

ESD8104MUTAG数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 ESD8104MUTAG ESD8104MUTAG数据手册

ESD8104MUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.558
9000+ ¥ 0.5487
15000+ ¥ 0.5348
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1674
直接购买
加入购物车
