NTTFS4939NTAG

产品分类:
产品描述:
供应商型号: NTTFS4939NTAG DFN3X3-8L
供应商: 云汉优选
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子  NTTFS4939NTAG

NTTFS4939NTAG概述

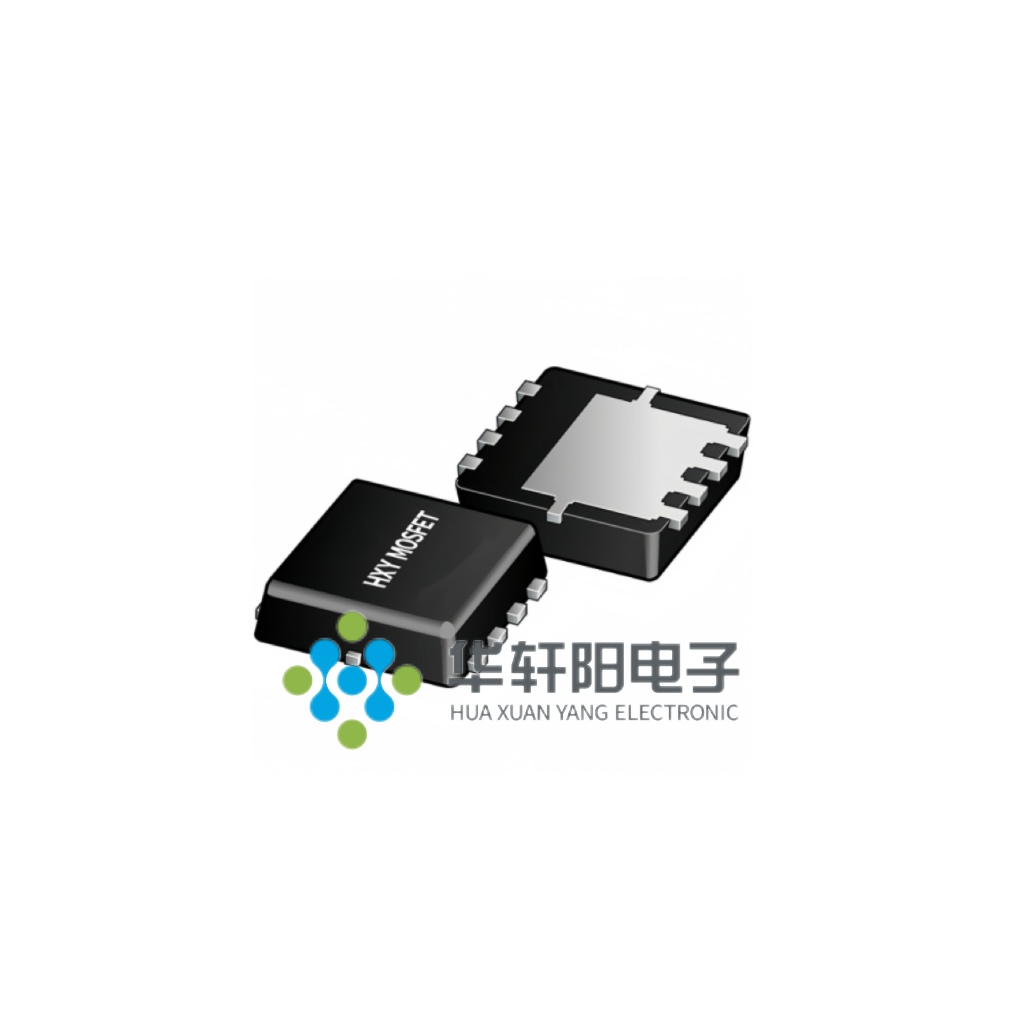

    NTTFS4939NTAG:一款高性能N沟道增强型MOSFET

    产品简介


    NTTFS4939NTAG 是深圳华轩阳电子有限公司生产的一款高性能 N 沟道增强型 MOSFET。这款电子元器件采用先进的沟槽技术,提供出色的导通电阻(RDS(ON)),低栅极电荷,并且能够在最低4.5V的栅源电压下工作。它适用于电池保护、开关应用等领域。

    技术参数


    以下是 NTTFS4939NTAG 的主要技术规格和性能参数:
    - 电压参数
    - 漏-源电压 (VDS): 30V
    - 栅-源电压 (VGS): ±20V
    - 击穿电压 (BVDSS): ≥ 30V
    - 电流参数
    - 连续漏电流 (ID): 100A (VGS @ 10V)
    - 连续漏电流 (ID): 70A (TC=100℃, VGS @ 10V)
    - 脉冲漏电流 (IDM): 192A
    - 单脉冲雪崩能量 (EAS): 144.7mJ
    - 功率参数
    - 最大总功耗 (PD): 62.5W (TC=25℃), 4.5W (TA=25℃)
    - 温度参数
    - 存储温度范围 (TSTG): -55°C 至 150°C
    - 工作结温范围 (TJ): -55°C 至 150°C
    - 热阻参数
    - 热阻 (RθJA): 62°C/W
    - 热阻 (RθJC): 2.4°C/W

    产品特点和优势


    NTTFS4939NTAG 具有以下几个独特功能和优势:
    - 出色的导通电阻 (RDS(ON)): 在10V栅源电压下,RDS(ON)低于5.5mΩ,极大提高了电路效率。
    - 低栅极电荷: 支持低至4.5V的栅源电压,使驱动更加简单高效。
    - 高可靠性和适应性: 能够在广泛的温度范围内正常工作,满足各种恶劣环境的应用需求。

    应用案例和使用建议


    NTTFS4939NTAG 可应用于多种场合,如电池保护、负载开关和不间断电源系统等。具体应用时,需要注意以下几点:
    - 电池保护:在电池保护电路中,确保栅极电压不超出额定范围,以避免损坏。
    - 负载开关:为防止过载,需合理设置限流值。
    - 不间断电源:在设计UPS时,要特别关注温度管理和散热措施,以确保MOSFET的长期稳定运行。

    兼容性和支持


    - 兼容性: NTTFS4939NTAG 适用于标准的DFN3X3-8L封装,易于集成到现有电路板中。
    - 支持和维护: 深圳华轩阳电子有限公司提供了详尽的技术支持和售后服务,确保客户能够顺利使用并获得最佳性能。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方法:
    - 问题1:设备在高温环境下工作不稳定
    - 解决方案: 确保电路中有足够的散热措施,必要时可添加散热片或风扇。
    - 问题2:无法达到标称电流值
    - 解决方案: 检查电路连接是否正确,特别是栅极驱动电路,确保驱动电压满足要求。

    总结和推荐


    NTTFS4939NTAG 是一款非常优秀的产品,具备出色的性能和广泛的适用性。它的导通电阻低,栅极电荷小,工作温度范围广,特别适合电池保护和开关应用。综上所述,我们强烈推荐使用 NTTFS4939NTAG,在需要高性能和可靠性的场合中发挥重要作用。

NTTFS4939NTAG厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

NTTFS4939NTAG数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 NTTFS4939NTAG NTTFS4939NTAG数据手册

NTTFS4939NTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
