FDMS86101

产品分类:
产品描述:
供应商型号: FDMS86101 POWER(5X6)
供应商: 云汉优选
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子  FDMS86101

FDMS86101概述

    N-Channel MOSFET FDMS86101 技术手册解析

    1. 产品简介


    FDMS86101 是一款由 Shenzhen HuaXuanYang Electronics CO.,LTD 生产的 N-沟道硅增强型MOSFET(N-SGT Enhancement Mode MOSFET)。它采用先进的SGT MOSFET技术,具有低导通电阻(RDS(ON))、低栅极电荷、快速开关能力和卓越的雪崩特性。这款器件特别设计用于提高耐用性,适用于消费电子产品电源供应、电机控制、同步整流、隔离式直流转换等应用。

    2. 技术参数


    以下是 FDMS86101 的主要技术规格:
    - 电压参数:
    - 漏源电压(VDS):100V
    - 栅源电压(VGS):±20V
    - 电流参数:
    - 连续漏极电流(ID):75A
    - 脉冲漏极电流(ID, pulse):300A
    - 功率参数:
    - 功率耗散(PD):97W
    - 单脉冲雪崩能量(EAS):90mJ
    - 温度范围:
    - 工作和存储温度(Tstg, Tj):-55°C 至 150°C
    - 热阻抗:
    - 结-壳热阻(RθJC):1.3°C/W
    - 其他参数:
    - 静态漏源导通电阻(RDS(on)):在 VGS=10V、ID=20A 时为 6.4mΩ(典型值)
    - 输入电容(Ciss):2944pF(典型值)
    - 输出电容(Coss):736pF(典型值)
    - 反向传输电容(Crss):2.04pF(典型值)

    3. 产品特点和优势


    FDMS86101 具有以下显著特点和优势:
    - 低导通电阻:在 VGS=10V、ID=20A 时 RDS(on) 仅为 6.4mΩ(典型值),有助于减少功耗和提高效率。
    - 快速开关能力:具备低栅极电荷,使开关速度更快,降低损耗。
    - 卓越的雪崩特性:能够承受高瞬态电流冲击,提高可靠性。
    - 高耐用性:专为提高耐用性而设计,适合恶劣的工作环境。

    4. 应用案例和使用建议


    FDMS86101 广泛应用于多种场景,例如:
    - 消费电子产品电源供应:如笔记本电脑、手机充电器等。
    - 电机控制:如工业自动化设备、家用电器等。
    - 同步整流:如开关电源、逆变器等。
    - 隔离式直流转换:如通信设备、医疗设备等。
    使用建议:
    - 在选择驱动电路时,应注意栅极电阻(RG)的选择,以平衡开关速度和功耗。
    - 在高温环境下使用时,需注意散热措施,以避免过热导致损坏。

    5. 兼容性和支持

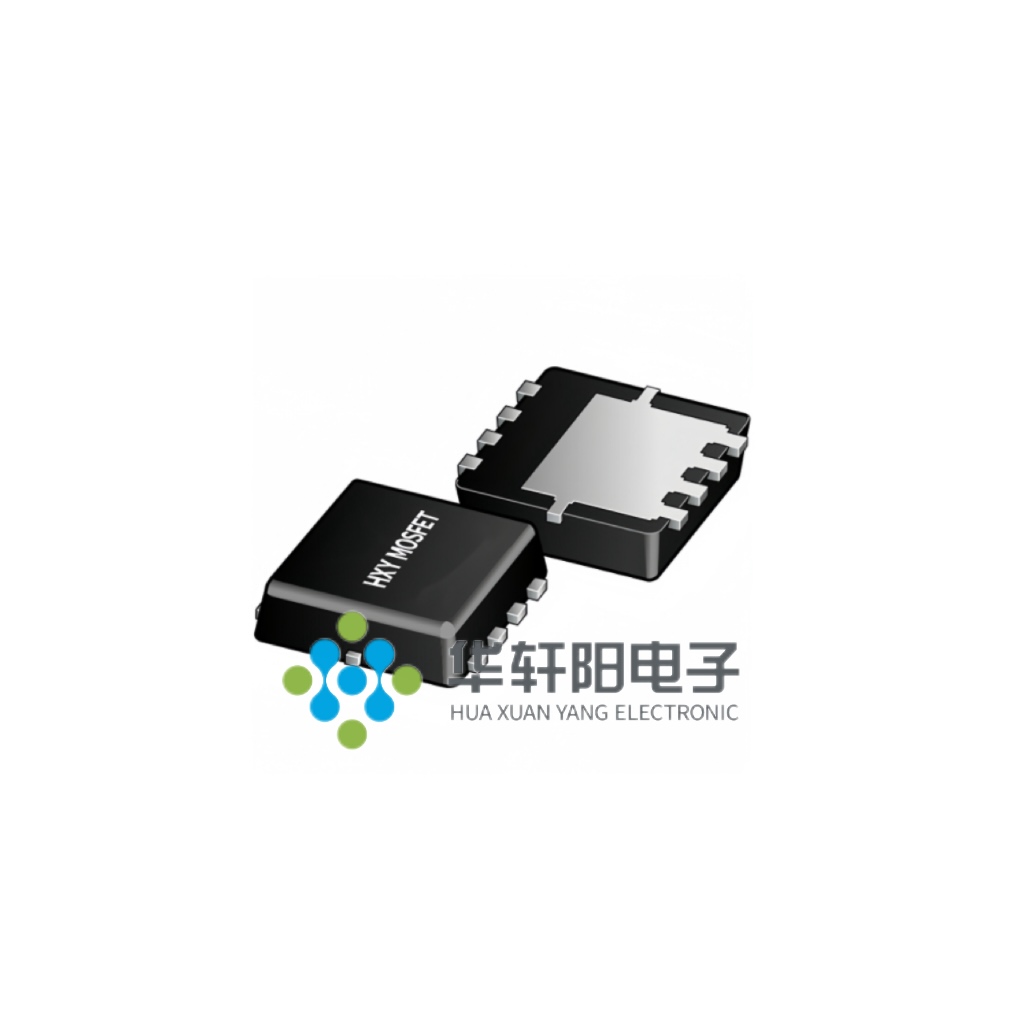

    FDMS86101 采用标准 DFN5X6-8L 封装,易于与其他标准电路板设计兼容。制造商提供详细的技术文档和支持服务,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    根据技术手册中的信息,以下是几个常见的问题及解决方案:
    - 问题:栅源电压超过 ±20V。
    - 解决方案:确保在使用时栅源电压不超过额定值,避免损坏器件。
    - 问题:过高的脉冲漏极电流。
    - 解决方案:使用适当的限流措施,如外部限流电阻,以防止器件过载。
    - 问题:长时间工作于高温环境。
    - 解决方案:采取有效的散热措施,如加装散热片或使用强制风冷。

    7. 总结和推荐


    综上所述,FDMS86101 是一款高性能的 N-沟道 MOSFET,具有低导通电阻、快速开关能力和卓越的雪崩特性。它适用于多种应用场景,如消费电子产品电源供应、电机控制、同步整流和隔离式直流转换。尽管该产品具有较高的性能指标,但在使用时仍需注意安全措施,避免因不当使用而导致的安全隐患。
    推荐:对于需要高性能、高可靠性的应用,FDMS86101 是一个理想的选择。通过遵循制造商的指导和建议,可以充分发挥其性能优势。

FDMS86101厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

FDMS86101数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 FDMS86101 FDMS86101数据手册

FDMS86101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 2.9748
15000+ ¥ 2.9252
25000+ ¥ 2.8509
库存: 300000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 14874
直接购买
加入购物车
