824014

产品分类:
产品描述:

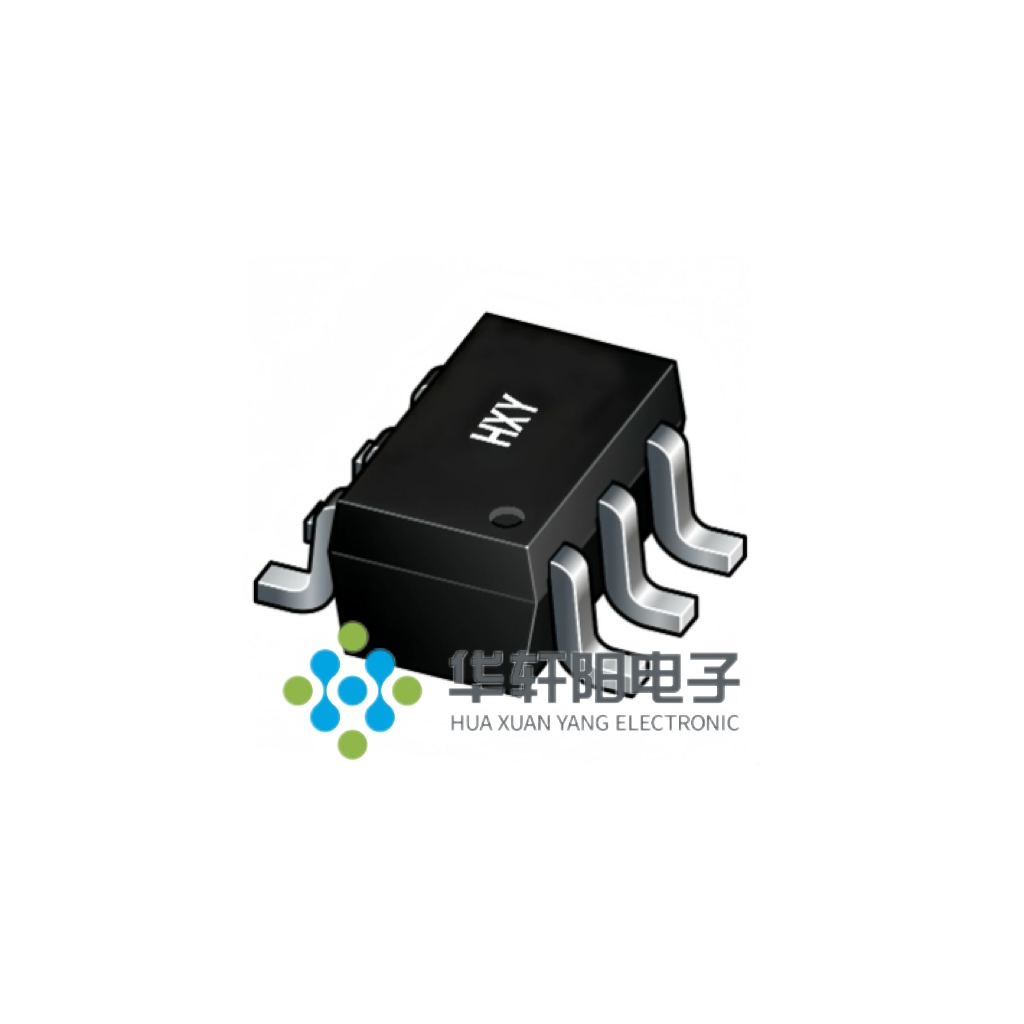

供应商型号: 824014 SOT-23-6L
供应商: 国内现货
标准整包数: 3000

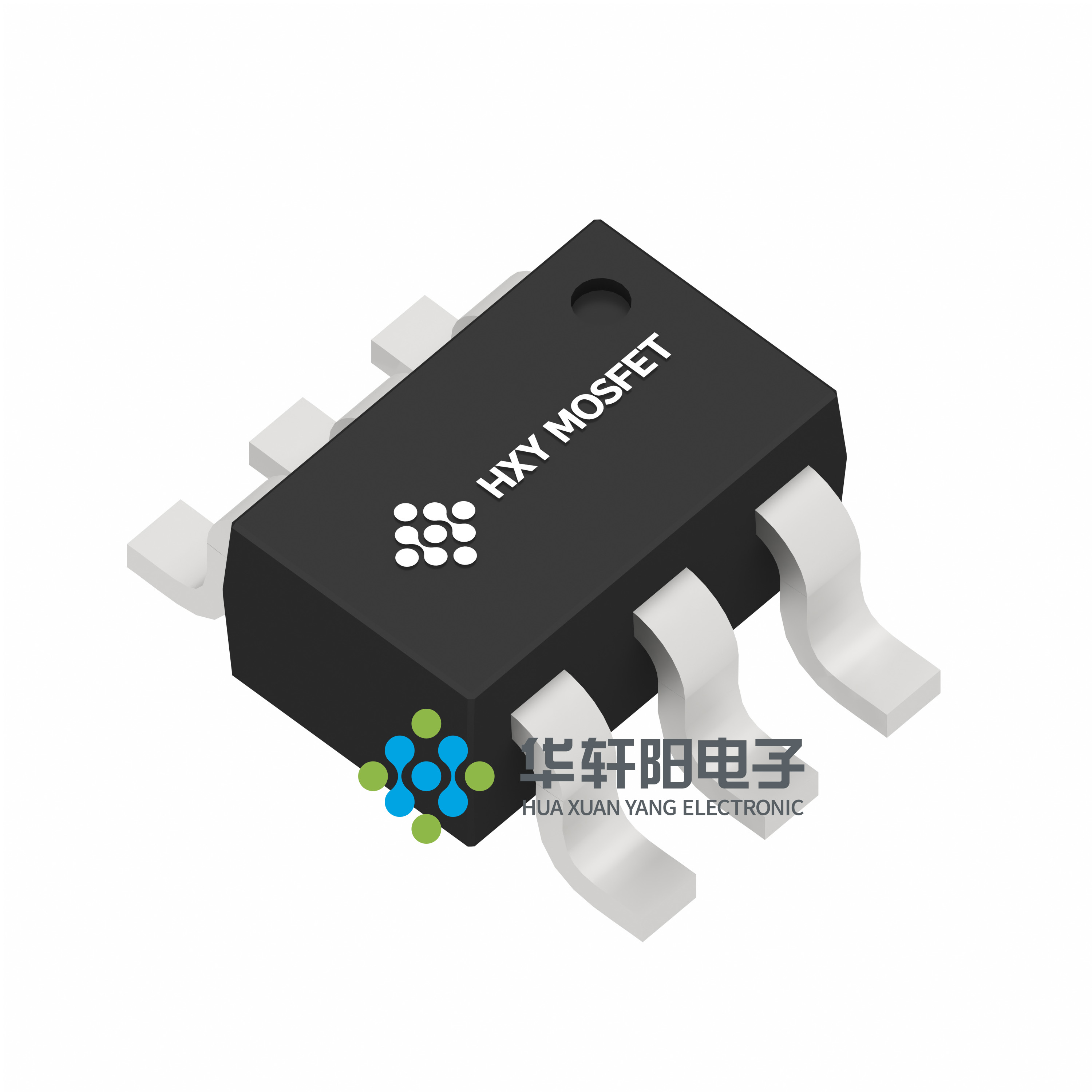

HXY MOSFET/深圳华轩阳电子  824014

824014概述

    # ESD Protection Diode 824014 技术手册

    产品简介


    824014 是由深圳华宣阳电子有限公司(HUAXUANYANG HXY)生产的一款具有超高瞬态抑制能力和低电容特性的5通道静电放电保护二极管阵列。该产品主要用于保护高速数据传输线路,广泛应用于消费电子、通信设备、计算机外设等领域。824014采用了先进的结构设计,以提供卓越的ESD防护能力,符合IEC 61000-4-2标准,适用于工业级高可靠性要求的应用场景。

    技术参数


    - 峰值脉冲功率(8/20μs):55W
    - 峰值脉冲电流(8/20μs):4A
    - ESD空气放电测试:±27kV
    - ESD接触放电测试:±15kV
    - 工作温度范围:-55℃ 至 +125℃
    - 存储温度范围:-55℃ 至 +150℃
    - 反向工作电压:5V
    - 反向击穿电压:6V
    - 反向泄漏电流:1μA
    - 正向钳位电压:8.5V 至 12.0V
    - 反向钳位电压:1.8V
    - 通道到GND的结电容:0.4pF(最大值)
    - 通道间结电容:0.8pF(最大值)

    产品特点和优势


    824014的主要特点如下:
    - 多通道保护:提供5通道保护,每个通道包含一对用于引导正负ESD电流到电源正负轨的二极管。
    - 卓越的ESD防护能力:通过集成的齐纳二极管将正ESD电流引导至GND并通过齐纳电压进行钳位。
    - 低电容特性:通道间和通道到GND的结电容分别为0.8pF和0.4pF(最大值),适合高速数据传输线路。
    - 优化的封装:采用SOT-23-6L封装,便于PCB布局。
    - 环保合规:符合RoHS标准。

    应用案例和使用建议


    应用案例
    824014可应用于各种需要ESD防护的高速数据传输线路,如USB接口、HDMI接口、Ethernet接口等。例如,在一个USB 3.0设备中,824014可以有效地防止静电放电对数据线造成损坏。
    使用建议
    - 在安装时确保所有连接正确无误,避免反接或短路。
    - 确保824014正确接地,以提高其ESD防护效果。
    - 在设计PCB时,考虑到通道间的结电容,尽量减少寄生电容的影响。
    - 定期检查和维护,确保824014处于良好工作状态。

    兼容性和支持


    824014与市面上主流的高速数据传输接口标准兼容,如USB 2.0/3.0、HDMI、Ethernet等。供应商提供了详细的安装和使用指南,并提供了一年的质保服务。

    常见问题与解决方案


    1. 问题:设备在某些情况下出现数据传输错误
    - 解决办法:检查是否有足够的接地,尝试重新焊接连接点,确保824014安装正确。
    2. 问题:设备在高温环境下工作不稳定
    - 解决办法:确保设备工作在指定的工作温度范围内,必要时增加散热措施。
    3. 问题:设备遭受频繁的静电冲击后失效
    - 解决办法:考虑更换新的824014或检查是否有额外的防静电措施缺失。

    总结和推荐


    824014是一款性能优异的ESD保护二极管,具有出色的ESD防护能力和低电容特性,特别适用于高速数据传输线路的保护。它不仅满足了IEC 61000-4-2标准的要求,还具有优化的封装设计,易于安装和维护。因此,我强烈推荐在需要ESD防护的高速数据传输设备中使用824014。
    以上是对824014产品的详细分析和技术介绍,希望对您的选型和应用有所帮助。

824014厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

824014数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 824014 824014数据手册

824014封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.76
9000+ ¥ 2.714
15000+ ¥ 2.645
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 8280
直接购买
加入购物车
