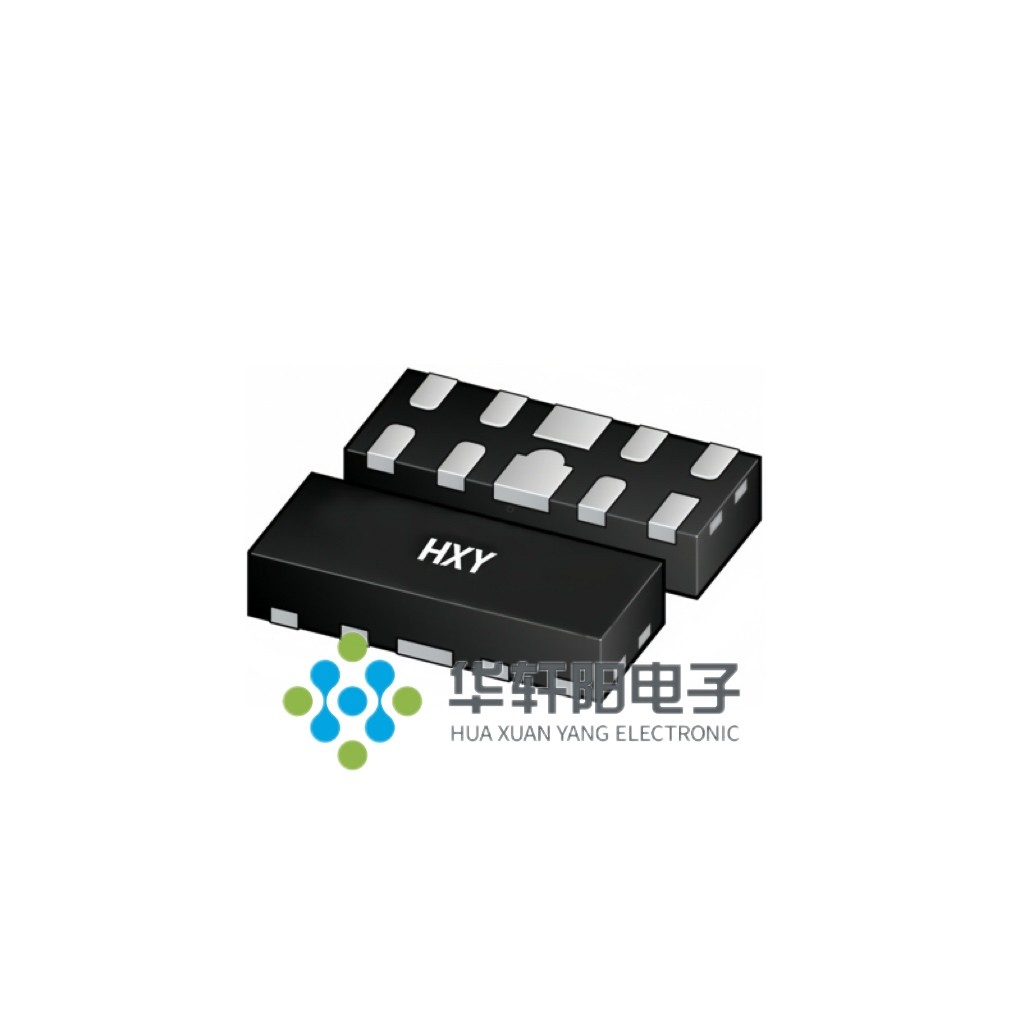

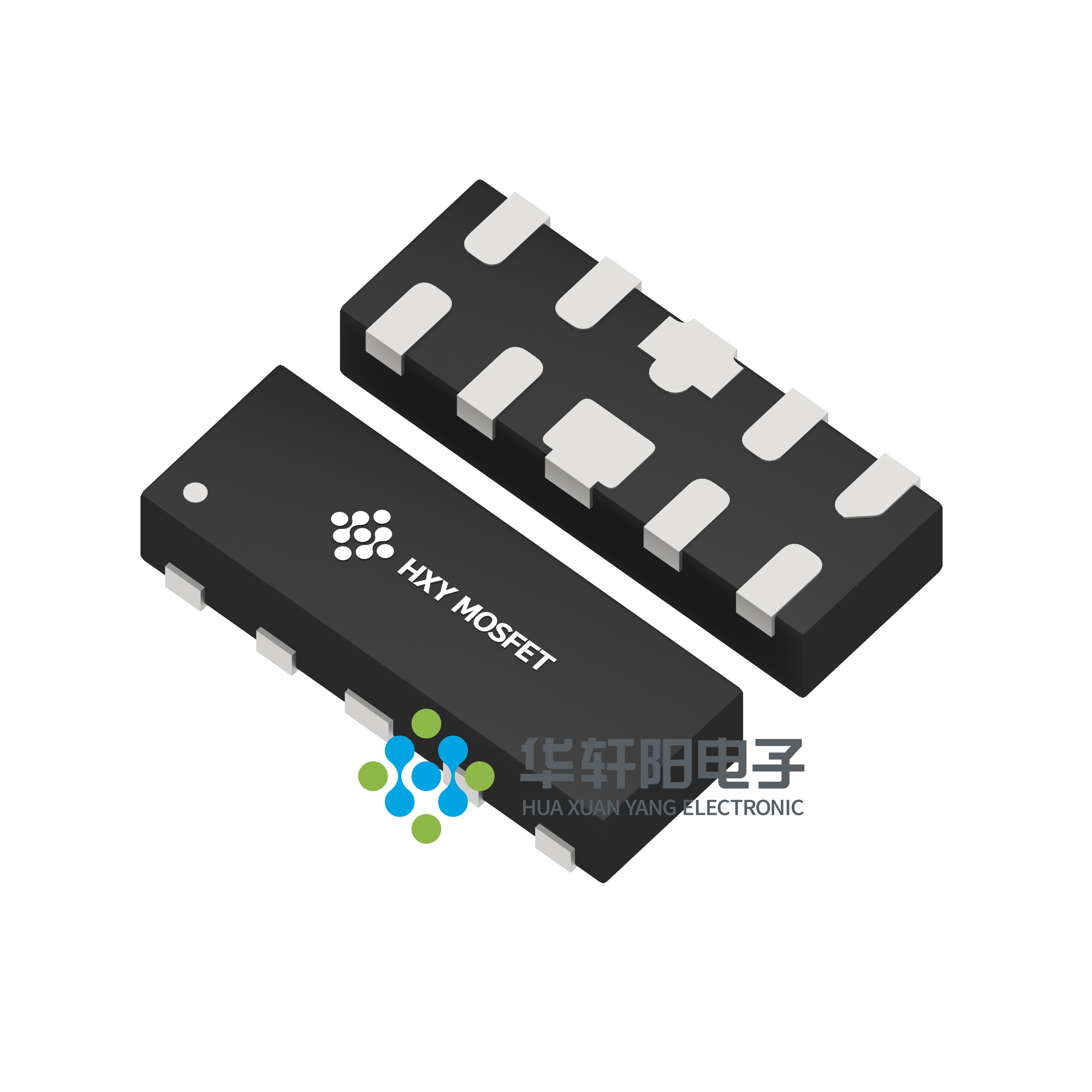

AZ1043-04F

产品分类:
产品描述:
供应商型号: AZ1043-04F UFDFN-10
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  AZ1043-04F

AZ1043-04F概述


    产品简介


    AZ1043-04F 是一款具有四通道的超低电容轨钳式静电放电(ESD)保护二极管阵列。 该产品主要用于各种电子设备的电路保护,特别是在高速数据线路上的瞬态电压保护。它特别适用于需要高可靠性的应用场合,如通信设备、计算机接口、消费电子产品等。

    技术参数


    - 通道对地电容: 最大0.55pF
    - 通道对通道电容: 最大0.6pF
    - 反向工作电压: 3.3V(最大5.6V)
    - 反向漏电流: 1.0μA(典型值)
    - 钳位电压: 7V(典型值)
    - 峰值脉冲功率: 70W(tp = 8/20μs)
    - 最大焊接温度: 260°C(10秒)
    - 存储温度范围: -55°C至+150°C
    - 工作温度范围: -40°C至+125°C
    - 最大结温: 150°C
    - ESD保护等级: 符合IEC61000-4-2标准,最高达到±15kV空气放电和±10kV接触放电

    产品特点和优势


    - 超高ESD防护等级: 能够提供IEC61000-4-2标准的最高ESD保护能力,符合±15kV空气放电和±10kV接触放电的要求。
    - 超低电容: 电容极低(最大0.55pF),非常适合高速数据线路的应用。
    - 优化的封装设计: 便于高速数据线路PCB布局,提高设计灵活性。
    - 环保材料: 符合RoHS标准,无卤素,适合绿色环保要求高的应用场合。
    - 改进的齐纳结构: 改善了齐纳二极管的结构,提高了整体性能和可靠性。

    应用案例和使用建议


    - 典型应用场景: 高速数据线路、通信设备、计算机接口等。
    - 使用建议: 在高速数据线路上使用时,建议合理布局以减少寄生电容,保证信号传输的完整性。同时,在高温环境下使用时,应注意散热措施,确保器件正常工作。

    兼容性和支持


    - 兼容性: 该产品与大多数高速数据线接口兼容,如USB、HDMI、PCIe等。
    - 支持和服务: 厂商提供详尽的技术文档和客户服务支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 设备在高湿度环境下工作不稳定。
    - 解决方案: 检查PCB布局,增加防潮措施,如加装防潮膜或采用防水型器件。

    2. 问题: 设备在高温环境下工作出现过热现象。
    - 解决方案: 优化散热设计,如增加散热片或采用更高效的散热方案。

    总结和推荐


    综上所述,AZ1043-04F 是一款高性能的四通道超低电容ESD保护二极管阵列,具备出色的ESD防护能力、低电容特性以及环保的封装设计。在高速数据线路、通信设备等应用场合中表现出色,是值得推荐的产品。用户在选择和使用过程中需要注意温度管理、合理布局以及良好的散热设计,以充分发挥其性能。

AZ1043-04F厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

AZ1043-04F数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 AZ1043-04F AZ1043-04F数据手册

AZ1043-04F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.18
9000+ ¥ 0.177
15000+ ¥ 0.1725
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 540
