UPA2815T1S

产品分类:
产品描述:
供应商型号: UPA2815T1S HWSON-8(3.3X3.3)
供应商: 云汉优选
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子  UPA2815T1S

UPA2815T1S概述

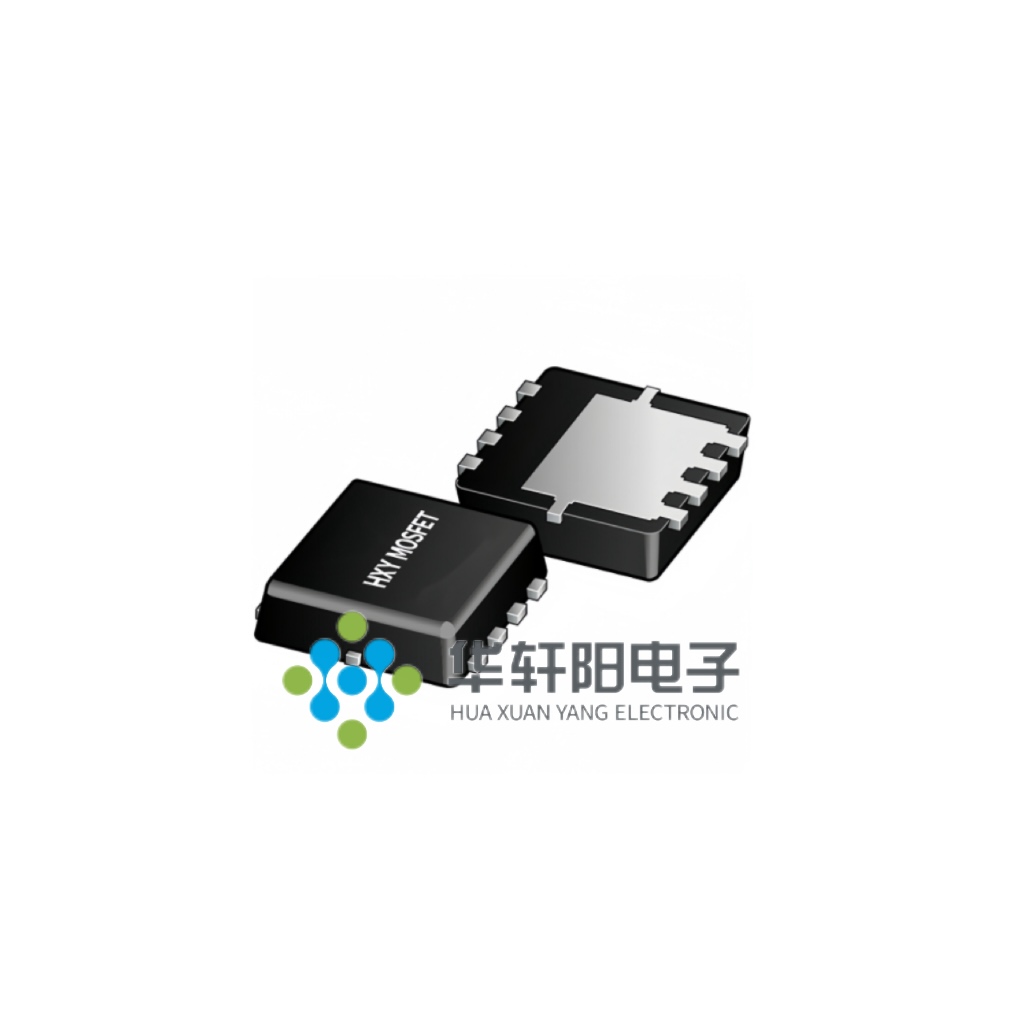

    UPA2815T1S P-Channel Enhancement Mode MOSFET 技术手册解析

    产品简介


    UPA2815T1S 是由深圳市华轩阳电子有限公司生产的 P 沟道增强型 MOSFET。该器件采用先进的沟槽技术,提供极低的导通电阻(RDS(ON))和低栅极电荷,且可以在低至 2.5V 的栅极电压下正常工作。UPA2815T1S 主要适用于电池保护和开关电源等应用领域。

    技术参数


    以下是 UPA2815T1S 的关键技术和性能参数:
    - 最大额定值
    - 栅源电压(VGS):±8V
    - 漏源电压(VDS):-20V
    - 连续漏电流(ID)@ TC=25℃:-4.5V,-1A
    - 连续漏电流(ID)@ TC=70℃:-4.5V,-1A
    - 脉冲漏电流(IDM):-100A
    - 总功率耗散(PD)@ TC=25℃:29W
    - 存储温度范围(TSTG):-55°C 至 150°C
    - 工作结温范围(TJ):-55°C 至 150°C
    - 热阻抗
    - 结-壳热阻(RθJC):4.2°C/W
    - 结-环境热阻(RθJA):75°C/W(持续时间 ≤10s:40°C/W)
    - 电气特性
    - 静态漏源导通电阻(RDS(ON))@ VGS=-4.5V, ID=-10A:7.5mΩ(典型值)
    - 端子-源导通电压(VSD)@ VGS=0V, IS=-1A, TJ=25°C:-1.2V

    产品特点和优势


    UPA2815T1S 具备以下独特功能和优势:
    - 低导通电阻:低至 7.5mΩ @ VGS=-4.5V,这有助于降低功耗和提高效率。
    - 低栅极电荷:总栅极电荷(Qg)为 63nC,有利于快速开关。
    - 宽工作温度范围:存储和工作温度范围宽,适应各种恶劣环境。
    - 高可靠性:通过严格的测试和认证,确保在严苛条件下的稳定性能。

    应用案例和使用建议


    UPA2815T1S 广泛应用于电池保护、负载开关和不间断电源系统中。例如,在电池保护电路中,该器件可以有效地控制电池充电和放电过程中的电流,确保电池安全。使用时应注意:
    - 确保栅极驱动电压不超出最大额定值。
    - 注意散热设计,尤其是在高功率应用中。

    兼容性和支持


    UPA2815T1S 采用 DFN3X3-8L(HWSON-8(3.3x3.3))封装,与其他标准封装的产品兼容。深圳市华轩阳电子有限公司提供全面的技术支持和售后服务,包括详细的安装指南和技术文档。

    常见问题与解决方案


    - 问题1:产品温度过高。
    - 解决方法:增加散热片或使用更大的散热器以提高热耗散能力。
    - 问题2:栅极电压不稳定。
    - 解决方法:确保驱动电路的设计正确,避免栅极驱动电压波动。

    总结和推荐


    UPA2815T1S P 沟道增强型 MOSFET 在低功耗、高效率应用中表现出色,特别适合于电池保护和开关电源等场合。其独特的技术参数和宽广的工作温度范围使其成为市场上的有力竞争者。对于需要高效、可靠电子元器件的应用,我们强烈推荐使用 UPA2815T1S。
    请注意,所有 HUA XUAN YANG ELECTRONICS 产品在极端可靠性和安全要求的应用(如生命支持系统、航空控制系统等)中需谨慎使用,并遵循厂商的指导。

UPA2815T1S厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

UPA2815T1S数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 UPA2815T1S UPA2815T1S数据手册

UPA2815T1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 2.2549
15000+ ¥ 2.2173
25000+ ¥ 2.161
库存: 300000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 11274.5
