MBRX160

产品分类:
产品描述:
供应商型号: MBRX160 SOD-123
供应商: 国内现货
标准整包数: 3000

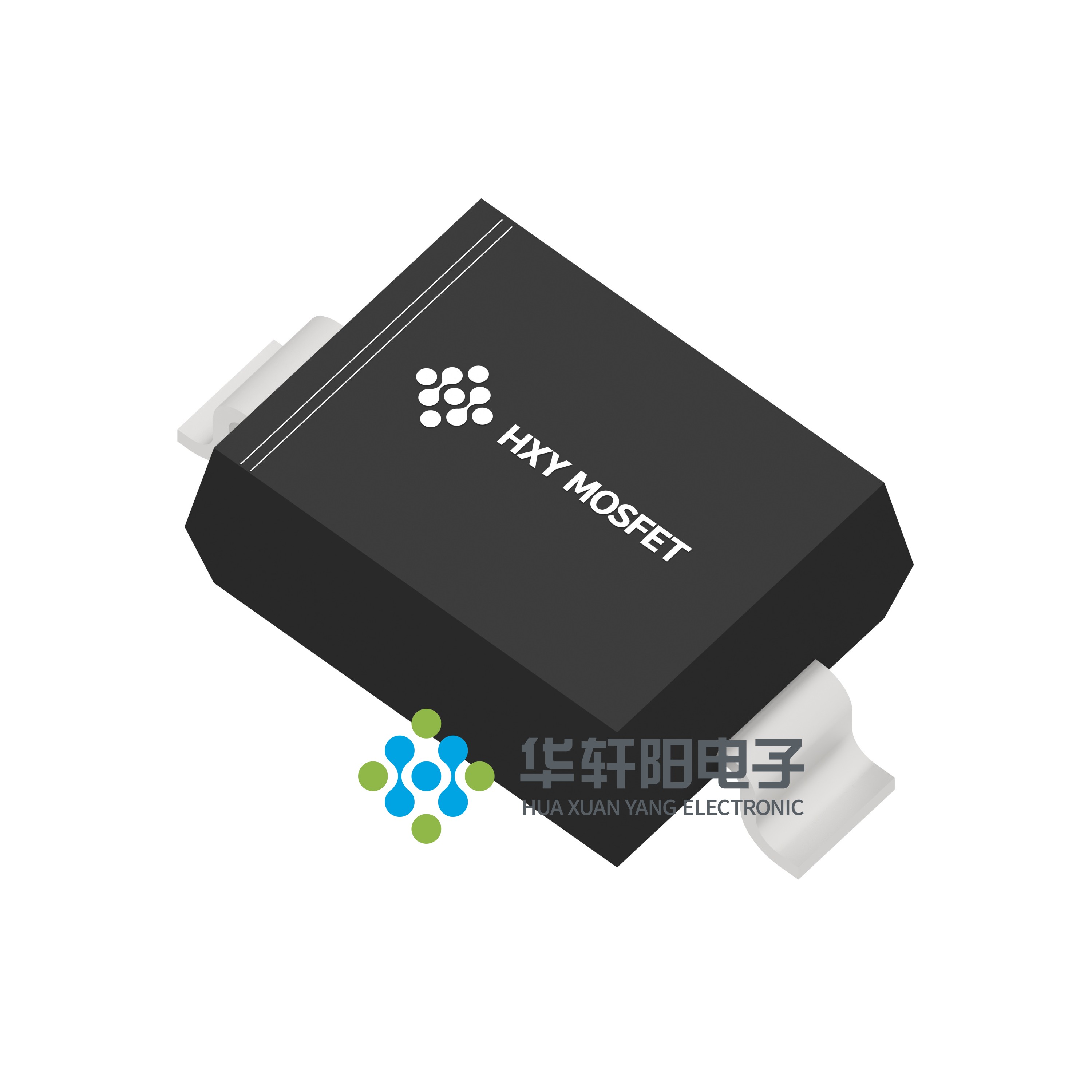

HXY MOSFET/深圳华轩阳电子  MBRX160

MBRX160概述

    MBRX160 Schottky Rectifier Diode 技术手册

    1. 产品简介


    MBRX160 是由深圳华宣阳电子有限公司(Shenzhen HuaXuanYang Electronics CO.,LTD)生产的肖特基整流二极管。该产品主要用于低功耗和高频应用领域。MBRX160 采用 SOD-123 封装,具有低正向电压降和瞬态保护构造等特点,适用于各种电源转换、开关电源和续流电路等领域。

    2. 技术参数


    以下是 MBRX160 的关键技术规格:
    | 参数 | 典型值 | 单位 |
    |
    | 最大反向电压 (VR) | 60 | V |
    | 正向电流 (IO) | 1 | A |
    | 非重复峰值正向浪涌电流 (IFSM) | 300 | A |
    | 功耗 (PD) | 300 | mW |
    | 结到环境的热阻 (RθJA) | 225 | °C/W |
    | 结温 (Tj) | 125 | °C |
    | 存储温度范围 (Tstg) | -55 ~ +150 | °C |
    | 反向漏电流 (IR) | 100 | μA |
    | 正向电压降 (VF, IF=500mA)| 0.60 | V |
    | 正向电压降 (VF, IF=1000mA)| 0.72 | V |

    3. 产品特点和优势


    MBRX160 的主要特点是其低正向电压降(0.60V@500mA 和 0.72V@1000mA),这有助于提高能效和降低发热。此外,其瞬态保护构造能有效防止瞬态电压对器件造成损害。这些特点使得 MBRX160 在高效率电源转换和高频应用中表现出色,提升了其在市场的竞争力。

    4. 应用案例和使用建议


    MBRX160 广泛应用于多种场合,如电源转换、开关电源、电池充电器、续流电路等。根据手册提供的典型应用场景,我们建议在设计开关电源时,应考虑其负载特性,确保正向电流在安全范围内。例如,在单相半波 60Hz 电阻或电感负载下,需根据图1所示的正向电流降额曲线选择合适的电流等级,以避免过载和损坏。

    5. 兼容性和支持


    MBRX160 与其他标准 SOD-123 封装的器件具有良好的兼容性,方便用户进行替换或升级。厂商提供详细的技术支持和售后服务,以帮助用户解决可能遇到的技术问题。如有需要,用户可通过官网获取更多技术支持资料。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及解决方案:
    - 问题:正向电流过高导致器件过热
    - 解决方案: 确保负载条件下的正向电流不超过器件的最大允许值,必要时增加散热措施。
    - 问题:反向漏电流过大
    - 解决方案: 检查器件是否安装正确,确认反向电压不超过最大值,如仍有问题,建议更换新的器件。

    7. 总结和推荐


    综上所述,MBRX160 是一款高性能的肖特基整流二极管,具有低正向电压降、高可靠性和广泛的适用范围。其在高效电源转换和高频应用中的表现尤为出色,且易于与其他标准器件兼容。因此,我们强烈推荐 MBRX160 作为高可靠性电源转换和高频应用的理想选择。

MBRX160厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

MBRX160数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 MBRX160 MBRX160数据手册

MBRX160封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1004
9000+ ¥ 0.0988
15000+ ¥ 0.0963
库存: 720000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 301.2
直接购买
加入购物车
