HD6957

产品分类:
产品描述:
供应商型号: HD6957 TO-252-2L
供应商: 国内现货
标准整包数: 2500
HXY MOSFET/深圳华轩阳电子  HD6957

HD6957概述

    HD6957 P-Channel MOSFET 技术手册概述

    产品简介

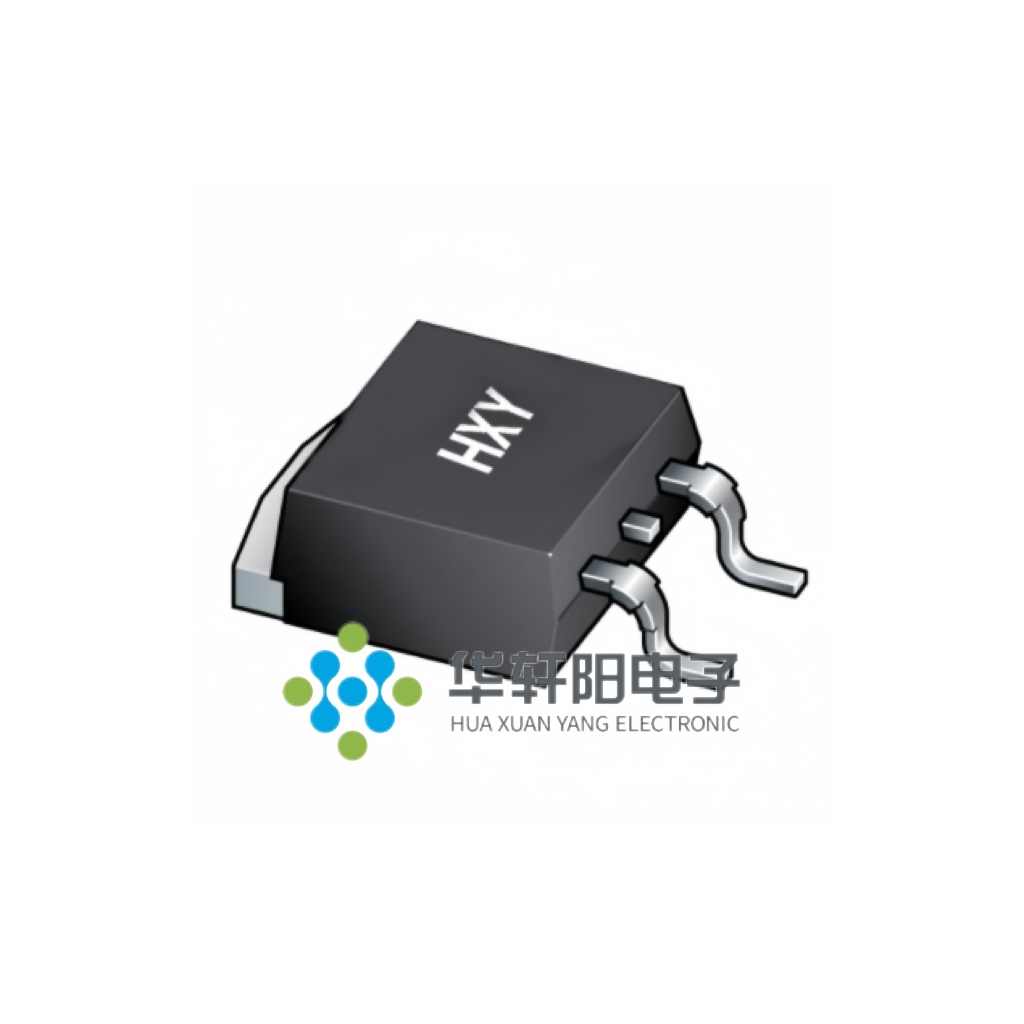

    HD6957 是一款由深圳华宣阳电子有限公司(HuaXuanYang Electronics)生产的P沟道增强型功率场效应晶体管(P-Channel Enhancement Mode MOSFET)。这款电子元器件采用先进的沟槽工艺,能够提供出色的 RDS(ON)(导通电阻)、低栅极电荷,并且能在最低 4.5V 的门电压下正常运行。该器件适用于电池保护、负载开关和其他开关应用领域。

    技术参数


    以下是 HD6957 的主要技术参数和技术规格:
    - 电气特性
    - VDS(漏源电压):-60V
    - VGS(栅源电压):±20V
    - 持续漏电流(TC=25℃):-30A
    - 最大脉冲漏电流:-144A
    - 最大功耗(TC=25℃):79W
    - 冲击能量(雪崩能量):196mJ
    - 工作温度范围:-55℃ 到 175℃

    - 动态特性
    - 开启延迟时间:12.2ns
    - 开启上升时间:10ns
    - 关闭延迟时间:64ns
    - 关闭下降时间:14ns
    - 总栅极电荷:68nC
    - 栅源电荷:10.5nC
    - 栅漏电荷:13nC

    - 其他特性
    - 体二极管的正向导通电压:-1.2V
    - 反向恢复时间:26ns
    - 反向恢复电荷:29nC

    产品特点和优势


    - 卓越的 RDS(ON):RDS(ON) 在 VGS=-10V 时小于 33mΩ,使得它在需要低导通电阻的应用中表现出色。
    - 低栅极电荷:低栅极电荷有助于提高效率和减少发热。
    - 宽泛的工作温度范围:-55℃ 到 175℃,使其适用于极端环境条件下的应用。
    - 高可靠性:适用于多种工业和消费类电子产品,特别是在需要高可靠性的场合。

    应用案例和使用建议


    HD6957 可以应用于以下领域:
    - 电池保护:用于电池管理系统的保护电路。
    - 负载开关:用于电源管理和电路控制。
    - PWM 应用:如电机驱动和LED调光等。
    使用建议:
    - 在选择合适的栅极驱动器时,注意其能够提供足够的栅极电荷。
    - 在高电流应用中,确保散热设计得当,以防止过热。
    - 使用时应注意最大允许工作温度范围,避免超出规定范围导致损坏。

    兼容性和支持


    - 封装信息:TO252-2L
    - 与其他电子元器件的兼容性:与多数标准 P 沟道 MOSFET 应用兼容。
    - 技术支持:联系当地的 HuaXuanYang 代表获取详细技术支持。

    常见问题与解决方案


    - 问题1:栅极电压波动引起的误触发。
    - 解决方案:确保栅极驱动器提供稳定的栅极电压。
    - 问题2:过高的温度引起器件失效。
    - 解决方案:改善散热设计,增加散热片或者使用散热膏。
    - 问题3:栅极电荷过高导致开关损耗增大。
    - 解决方案:选择合适的栅极电阻,降低栅极电荷。

    总结和推荐


    HD6957 是一款具有优异性能和广泛适用性的 P 沟道 MOSFET,特别适合于高可靠性要求的应用。其卓越的导通电阻和较低的栅极电荷使其在电池保护和电源管理领域表现出色。对于那些需要高效能和稳定性的应用,强烈推荐使用 HD6957。通过正确的设计和使用建议,可以确保其在复杂环境中稳定运行。

HD6957厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HD6957数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 HD6957 HD6957数据手册

HD6957封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.8237
7500+ ¥ 0.81
12500+ ¥ 0.7894
库存: 720000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 2059.25
