HXYG50H06NF

产品分类:
产品描述:
供应商型号: HXYG50H06NF DFN5X6-8L
供应商: 云汉优选
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子  HXYG50H06NF

HXYG50H06NF概述

    # 高质量技术文章:HXYG50H06NF 双N通道SGT增强型MOSFET

    产品简介


    产品类型
    HXYG50H06NF 是一款采用先进的SGT(超薄栅极厚度)技术设计的双N通道增强型MOSFET。这种设计提供了低导通电阻(RDS(ON))、低门极电荷、快速开关和出色的雪崩特性。
    主要功能
    - 高耐压:漏源电压(VDSS)可达60V。
    - 低导通电阻:RDS(ON) ≤ 14mΩ(@ VGS=10V)。
    - 快速开关特性:开关时间短,适用于高速电路。
    应用领域
    HXYG50H06NF 广泛应用于消费电子电源、电机控制、同步整流、隔离式直流转换器等领域。

    技术参数


    | 符号 | 参数 | 最大值 | 单位 |
    ||
    | VDSS | 漏源电压 | 60 | V |
    | VGSS | 门源电压 | ±20 | V |
    | ID | 连续漏电流 | 25℃ | 50 | A |
    100℃ | 29 | A |
    | IDM | 脉冲漏电流 | - | 180 | A |
    | EAS | 单脉冲雪崩能量 | - | 36 | mJ |
    | PD | 功耗 | 25℃ | 60 | W |
    | RθJC | 热阻 | - | 2.5 | ℃/W |
    | TJ, TSTG | 工作及存储温度范围 | -55 to +175 | ℃ |

    产品特点和优势


    HXYG50H06NF 采用了SGT技术,具备以下显著优势:
    - 低导通电阻:确保较低的功率损耗,提高系统效率。
    - 快速开关:减少开关损耗,适用于高频应用。
    - 高可靠性:优良的雪崩特性使得器件能在高压环境中稳定工作。
    这些特点使其成为消费电子、工业自动化、汽车电子等领域中的理想选择。

    应用案例和使用建议


    应用案例
    1. 消费电子电源:在充电器、适配器等小型化电源中广泛应用,可以有效降低功耗,提高转换效率。
    2. 电机控制:应用于各类电动工具和家用电器中,提升驱动效率,减少发热。
    使用建议
    - 散热管理:尽管该MOSFET具有较好的热性能,但在高功率应用中仍需良好的散热措施。
    - 电路布局:合理规划PCB布局,以减少寄生电容,改善开关性能。

    兼容性和支持

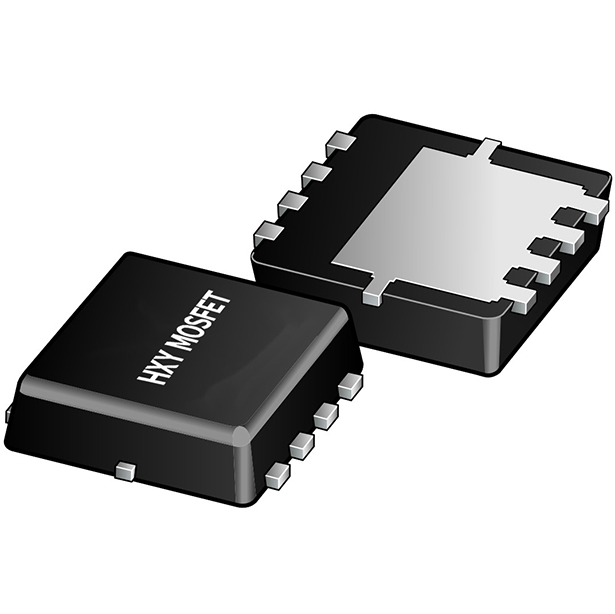

    HXYG50H06NF 采用DFN5X6-8L封装,与同类产品相比体积小巧,易于集成。厂商提供了详尽的技术文档和支持服务,帮助客户快速上手并解决可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率过高导致发热严重 | 适当降低开关频率,加强散热措施 |
    | 导通电阻较高 | 检查驱动电压是否达到额定值,必要时调整外部电路 |
    | 雪崩击穿频繁 | 确保电路设计符合安全裕度要求,避免异常电压冲击 |

    总结和推荐


    HXYG50H06NF 双N通道SGT增强型MOSFET凭借其高性能、低成本、易用性等特点,在多种应用场景中表现出色。特别适合于需要低功耗、高效率的应用场合。总体而言,该产品在市场上的表现优异,是一款值得推荐的高品质器件。

HXYG50H06NF厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HXYG50H06NF数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 HXYG50H06NF HXYG50H06NF数据手册

HXYG50H06NF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 1.1088
15000+ ¥ 1.0903
25000+ ¥ 1.0626
库存: 720000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 5544
直接购买
