CDSC706-0504C

产品分类:
产品描述:
供应商型号: CDSC706-0504C SOT-363
供应商: 国内现货
标准整包数: 3000

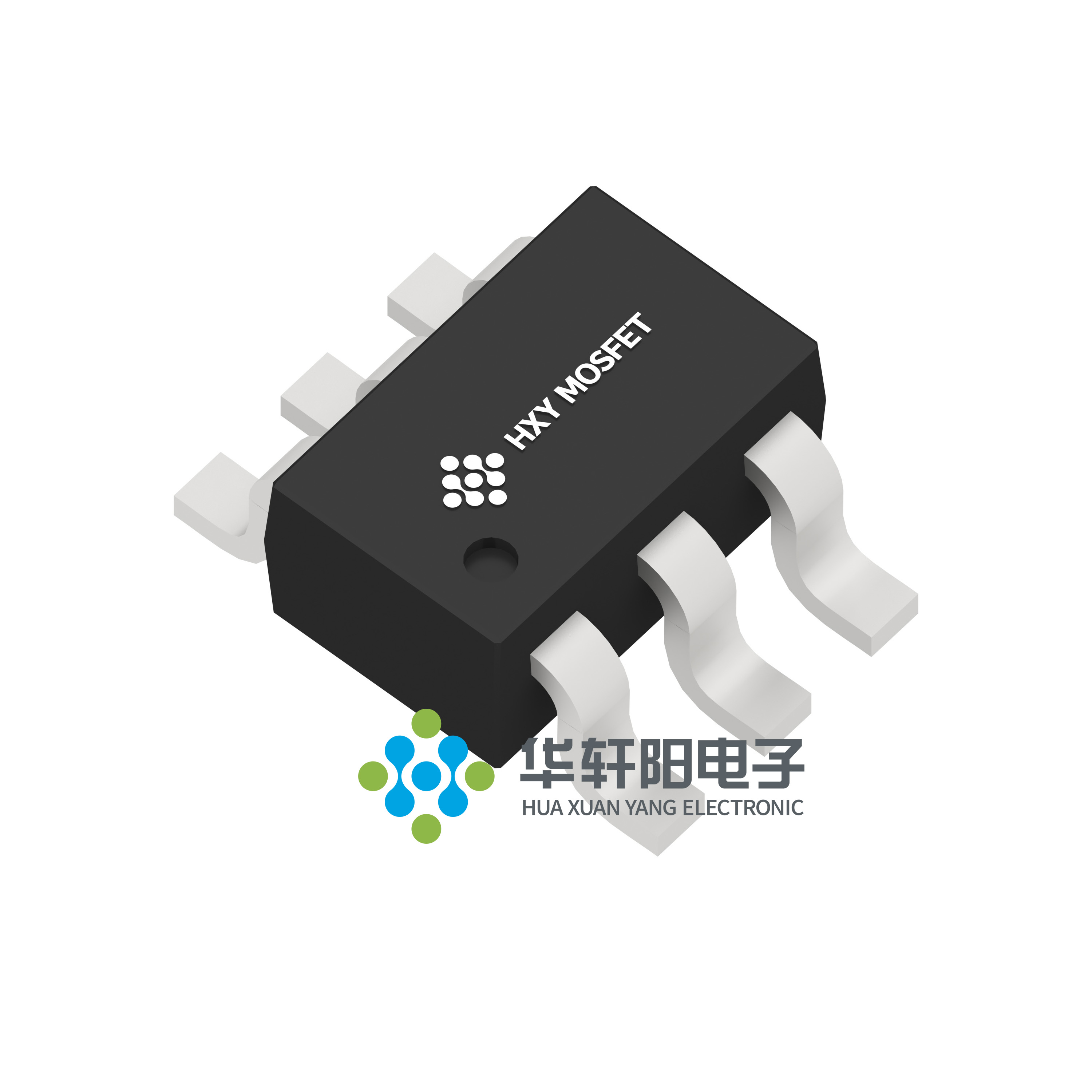

HXY MOSFET/深圳华轩阳电子  CDSC706-0504C

CDSC706-0504C概述

    CDSC706-0504C ESD Protection Diode 技术手册

    1. 产品简介


    CDSC706-0504C 是一款由深圳华轩阳电子有限公司(Huaxuanyang Electronics CO., LTD)生产的静电放电保护二极管(ESD Protection Diode)。该产品主要用于多通道ESD保护,每个通道包含一对ESD二极管,用于将正负ESD电流导向正负引脚或地线。产品集成有齐纳二极管,在正向ESD电压超过设定阈值时,通过ESD二极管和齐纳二极管将电压钳制到齐纳电压,从而提供出色的ESD保护性能。该产品适用于通信设备、消费电子产品等多种应用场合。

    2. 技术参数


    - 型号: CDSC706-0504C

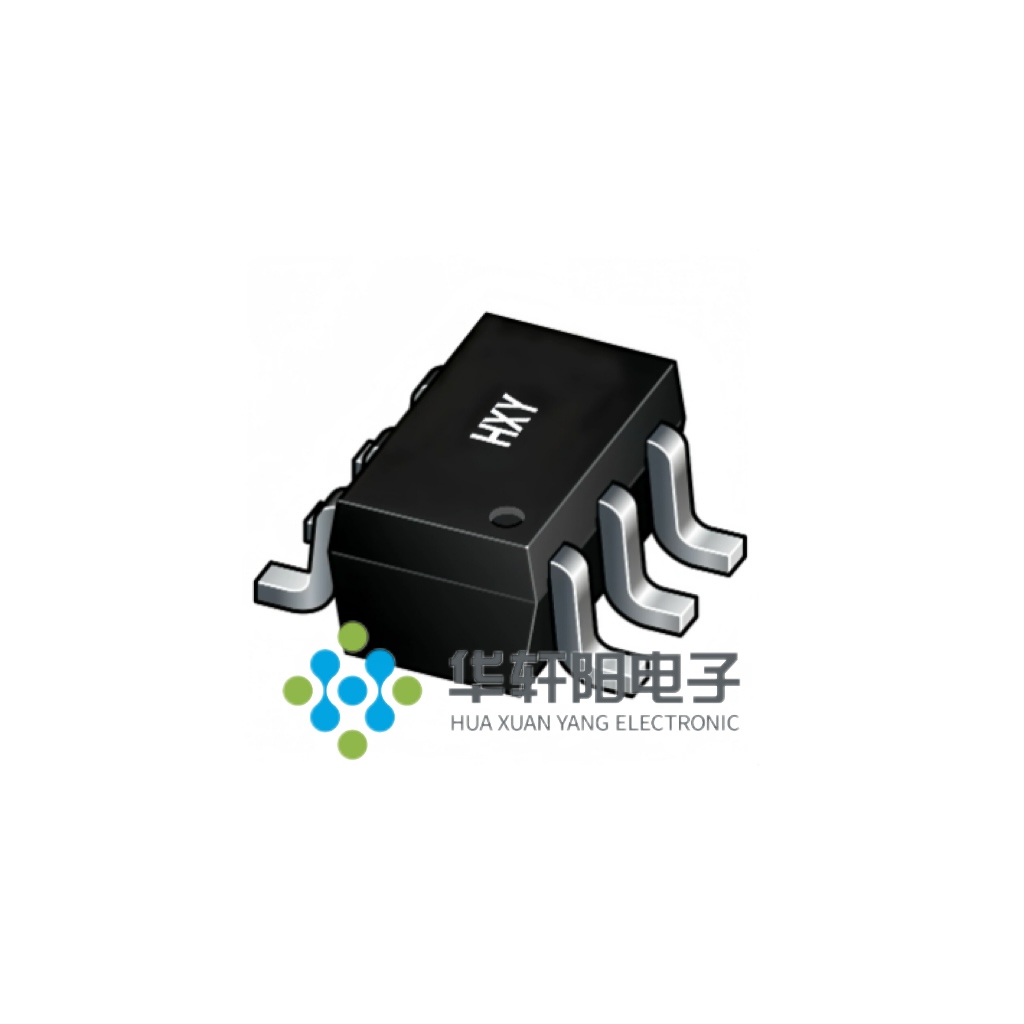

    - 封装形式: SOT-363 (SC-70-6)
    - 峰值脉冲功率: 60 W
    - 最大焊接温度: 260°C
    - 存储温度范围: -55°C to +150°C
    - 操作温度范围: -55°C to +150°C
    - 绝对最大额定值:
    - IEC 61000-4-2 空气放电: ±17KV
    - IEC 61000-4-2 接触放电: ±12KV
    - IEC 61000-4-4 快速瞬变脉冲群: 40A
    - 电气特性:
    - 反向工作电压: 5.0 V
    - 反向击穿电压: 6.0 V
    - 反向泄漏电流: 1.0 μA
    - 钳位电压: 0.4 V
    - 结电容: 0.8 pF

    3. 产品特点和优势


    - 低反向漏电流: 最小的反向漏电流确保了长期的可靠性和稳定性。
    - 快速响应时间: 在短时间内有效地响应并吸收ESD脉冲,降低对电路的影响。
    - 小封装: 节省PCB空间,适合紧凑设计。
    - 符合RoHS标准: 确保环保和安全要求。
    - 高可靠性: 具备优异的防ESD性能,适用于各种需要严格ESD保护的应用。

    4. 应用案例和使用建议


    - 典型应用场景: 手机、平板电脑、笔记本电脑等便携式设备,以及其他需要高度ESD防护的通信设备。
    - 使用建议:
    - 确保在设计阶段考虑到适当的ESD保护措施,例如使用合适的PCB布局和走线方式。
    - 遵循制造商提供的建议焊盘布局,以确保最佳的电气性能和物理耐久性。
    - 进行必要的系统级测试,以验证产品的实际防护效果。

    5. 兼容性和支持


    - 兼容性: 该产品可以与其他标准的SOT-363封装的电子元器件兼容,便于集成到现有的系统设计中。
    - 支持和服务: 制造商提供了详细的使用指南和技术支持服务,用户可以在遇到问题时寻求帮助。

    6. 常见问题与解决方案


    - 问题1: 如何确保产品的安装正确?
    - 解决方案: 使用正确的焊盘布局和适当的焊接温度,参照制造商提供的封装尺寸图进行安装。

    - 问题2: 产品在高湿度环境下如何保持性能稳定?
    - 解决方案: 确保产品的安装符合制造商的要求,使用符合规范的材料和工艺,同时在必要时增加额外的防护措施,如使用防水涂料。

    7. 总结和推荐


    CDSC706-0504C ESD Protection Diode 是一款高性能、多功能的产品,具有优异的ESD防护能力,广泛适用于各种需要严苛ESD保护的电子设备。其紧凑的设计和卓越的电气性能使其成为市场上同类产品的佼佼者。强烈推荐给需要高性能ESD保护的工程师和技术人员。
    本文档为深圳华轩阳电子有限公司的产品介绍和使用指南,仅作为参考,具体使用时请遵循最新的技术文档和制造商指导。

CDSC706-0504C厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

CDSC706-0504C数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 CDSC706-0504C CDSC706-0504C数据手册

CDSC706-0504C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.28
9000+ ¥ 2.242
15000+ ¥ 2.185
库存: 720000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6840
直接购买
加入购物车
