HESDUC5VU2AF3-A

产品分类:
产品描述:
供应商型号: HESDUC5VU2AF3-A DFN1006-3L
供应商: 国内现货
标准整包数: 10000
HXY MOSFET/深圳华轩阳电子  HESDUC5VU2AF3-A

HESDUC5VU2AF3-A概述


    产品简介

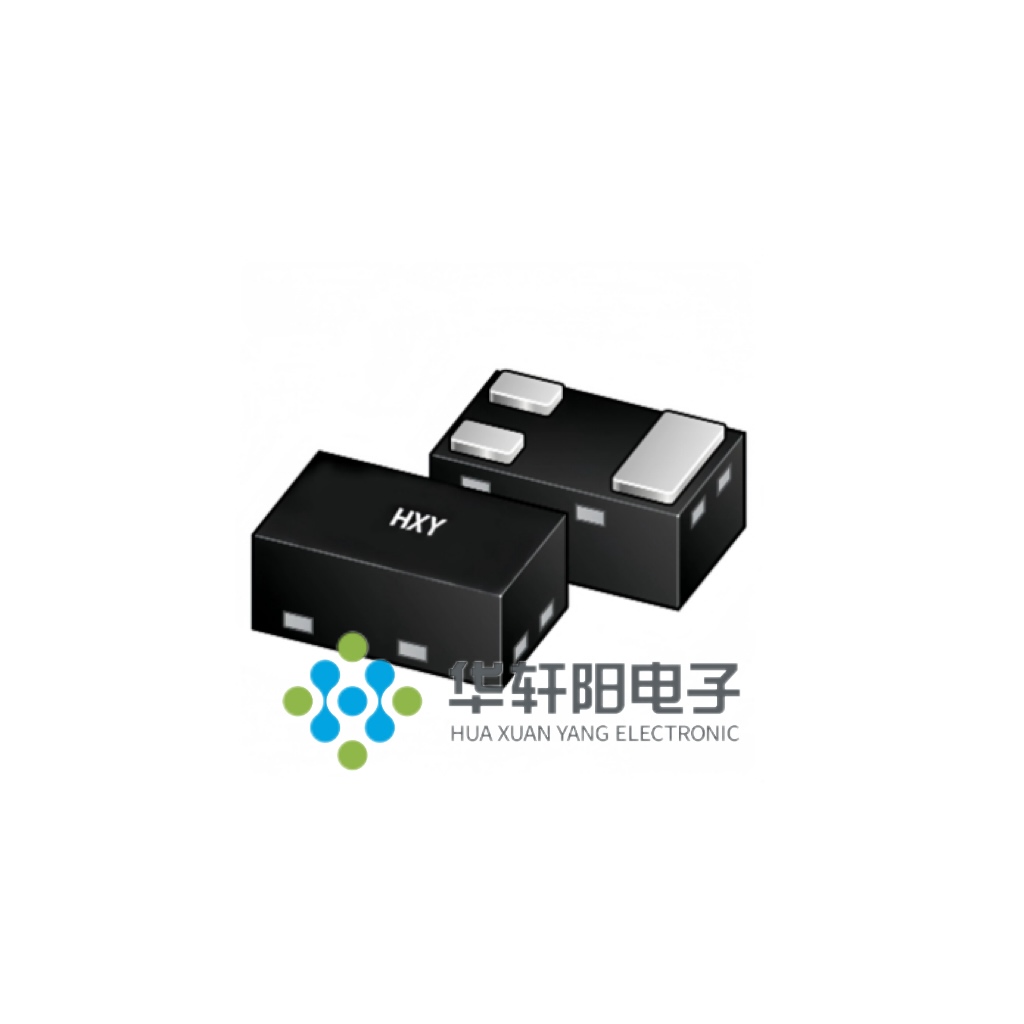

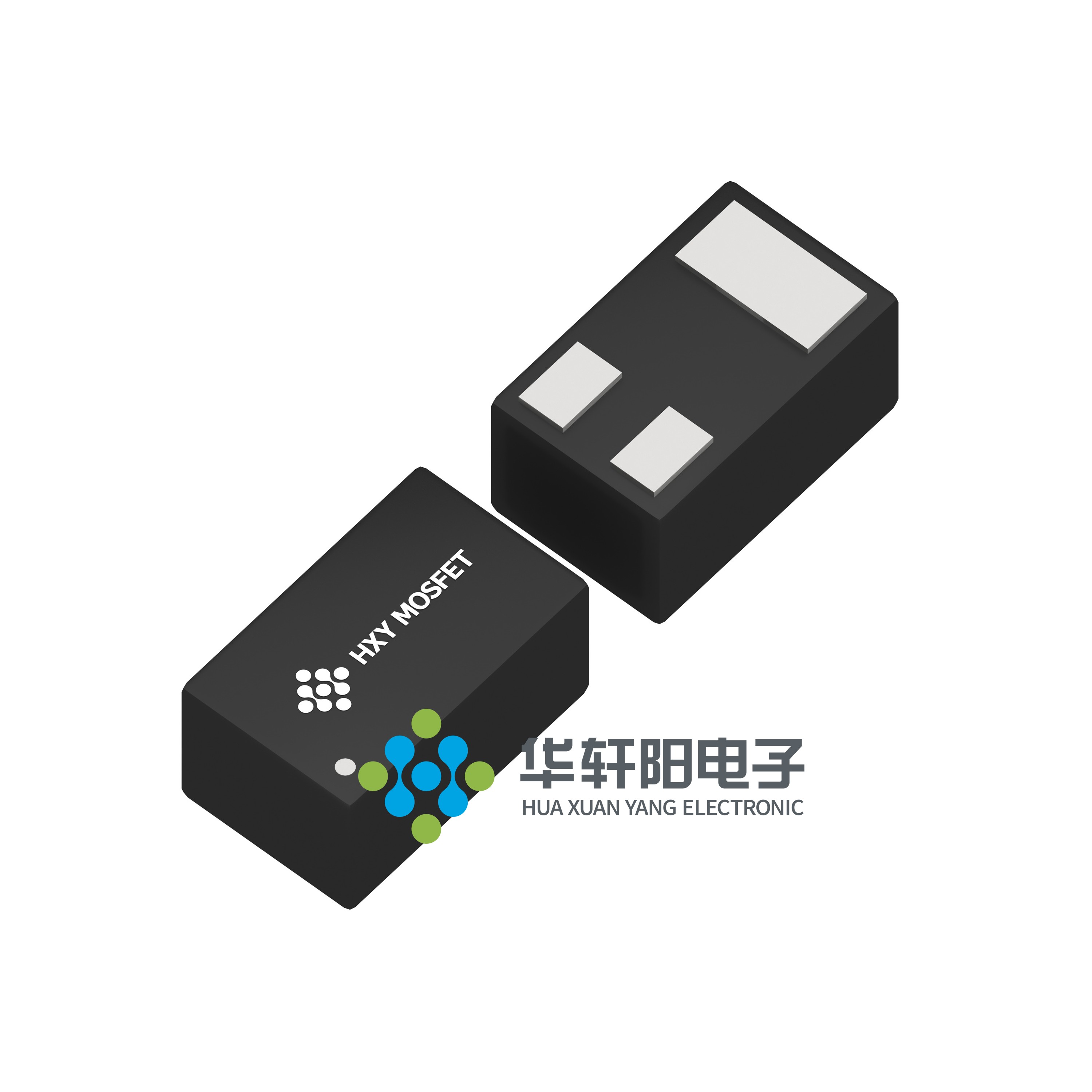

    HESDUC5VU2AF3-A 是一款由深圳华宣阳电子有限公司(HuaXuanYang Electronics)生产的瞬态电压抑制二极管(TVS二极管)。该产品采用DFN1006-3L封装形式,主要用于保护电子设备免受静电放电(ESD)及其他电压引起的瞬态事件的影响。这类产品广泛应用于消费电子、通信设备、计算机接口、以及其他需要抗电磁干扰的场合。

    技术参数


    - 型号:HESDUC5VU2AF3-A
    - 封装形式:DFN1006-3L
    - 外观及尺寸:外形图见图例
    - 额定峰值脉冲功率(@IPP=1A):最大60 W
    - 钳位电压(@IPP=1A):最大20 V
    - 反向漏电流(@VRWM):最大0.5 μA
    - 额定击穿电压(@IT):最小5 V,最大6 V
    - 响应时间:典型值< 1 ns
    - 人体模型ESD等级:Class 3
    - IEC61000-4-2标准的ESD保护等级:Level 4
    - 总功耗(@TA=25℃):200 mW
    - 工作温度范围:-55至150℃
    - 焊接温度(最高,10秒持续时间):260℃

    产品特点和优势


    1. 低泄漏电流:最大0.5 μA,确保长期稳定运行。
    2. 快速响应时间:典型值< 1 ns,为敏感电路提供高效保护。
    3. 高ESD防护等级:符合IEC61000-4-2标准的Level 4,适合严苛的工业应用。
    4. 环保材料:符合RoHS要求且无卤素,适用于绿色制造。
    5. 紧凑设计:DFN1006-3L封装小巧,适用于空间受限的应用场景。

    应用案例和使用建议


    应用案例
    HESDUC5VU2AF3-A 通常用于保护计算机接口、USB端口、音频线路等敏感电路。在实际应用中,可以安装在印刷电路板上,直接串联在被保护电路和外部接口之间。
    使用建议
    - 确保正确的安装方向和焊接温度,避免因焊接不当导致损坏。
    - 在设计时考虑适当的散热措施,以防止过热引发的可靠性问题。
    - 定期检查焊接点和其他连接部位,确保长期稳定性。

    兼容性和支持


    HESDUC5VU2AF3-A 与大多数现代电子设备兼容,可用于多种不同类型的接口和电路。制造商提供了详尽的技术支持和售后服务,包括产品规格书、测试报告以及应用指南等文档。如有任何疑问或需要进一步的支持,可以直接联系厂家或授权分销商获取帮助。

    常见问题与解决方案


    - 问题1:出现漏电流异常增大。
    - 解决方案:检查焊接质量,确认焊接温度未超过最大允许值。如果焊接没有问题,则可能需要更换新的二极管。
    - 问题2:响应时间过长。
    - 解决方案:确保电源电压稳定,避免瞬态电压波动。如果电源正常,建议进行更详细的故障排查。
    - 问题3:保护效果不佳。
    - 解决方案:检查安装位置是否正确,确认二极管方向无误。此外,检查是否有其他干扰源影响保护效果。

    总结和推荐


    总体来看,HESDUC5VU2AF3-A 是一款性能优越、可靠稳定的瞬态电压抑制二极管。它具有低泄漏电流、快速响应时间和高ESD防护等级等显著优点,在各种应用中表现出色。对于需要高可靠性保护的电路设计,我们强烈推荐使用该产品。

HESDUC5VU2AF3-A厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HESDUC5VU2AF3-A数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 HESDUC5VU2AF3-A HESDUC5VU2AF3-A数据手册

HESDUC5VU2AF3-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
