HXYG100N08NF

产品分类:
产品描述:
供应商型号: HXYG100N08NF DFN5X6-8L
供应商: 云汉优选
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子  HXYG100N08NF

HXYG100N08NF概述


    产品简介

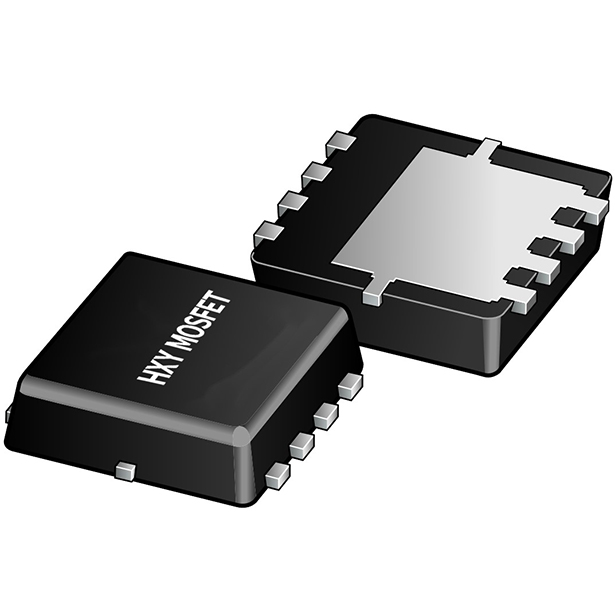

    HXYG100N08NF N-Channel MOSFET
    HXYG100N08NF 是由深圳市华轩阳电子有限公司开发的一款先进的 N-沟道增强型 MOSFET,采用小型 DFN5X6-8L 封装。它通过高级 SGT MOSFET 技术提供低导通电阻、低栅极电荷、快速开关和出色的雪崩特性。该产品广泛应用于消费电子电源管理、电机控制、同步整流及隔离式直流转换等领域。

    技术参数


    - 额定电压:VDS = 85V
    - 连续漏极电流:ID@TC=25℃ = 100A, ID@TC=100℃ = 63.3A
    - 脉冲漏极电流:IDM = 400A
    - 单脉冲雪崩能量:EAS = 273.8mJ
    - 总功率耗散:PD@TC=25℃ = 107.8W
    - 热阻:RθJC = 1.16℃/W, RθJA = 60℃/W
    - 存储温度范围:TSTG = -55°C 至 150°C
    - 工作结温范围:TJ = -55°C 至 150°C

    产品特点和优势


    HXYG100N08NF 的主要优势在于其出色的导通电阻(RDS(on) < 5.6mΩ@VGS=10V)和低栅极电荷,这使其在高效率应用中表现出色。此外,其快速的开关特性和卓越的雪崩特性使其在高压高电流环境中依然能够稳定运行。其紧凑的封装形式也使得安装更加便捷,提高了系统的整体可靠性。

    应用案例和使用建议


    应用案例
    HXYG100N08NF 广泛应用于多种领域,如消费电子产品中的电源管理和电机控制。例如,在一个电源适配器的设计中,该 MOSFET 可以用于高效地调节输出电压和电流,同时减少能量损耗。此外,它还适用于同步整流和隔离式直流转换,进一步提高电源转换效率。
    使用建议
    为了确保最佳性能,建议用户在使用时遵循以下几点:
    1. 散热设计:由于该 MOSFET 具有较高的功率耗散,必须进行良好的散热设计,以避免过热现象。
    2. 驱动电路设计:合理的栅极驱动电路可以优化开关速度和降低能耗。
    3. 保护措施:在设计电路时加入必要的保护措施,如过压保护和过流保护,以确保长期可靠运行。

    兼容性和支持


    HXYG100N08NF 与其他电子元件具有良好的兼容性,可广泛应用于各种电源管理和控制系统中。深圳市华轩阳电子有限公司为其产品提供了全面的技术支持和服务,确保客户能够顺利使用并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热 | 检查散热系统是否正常工作,增加散热片或冷却风扇 |
    | 驱动信号不稳定 | 优化驱动电路设计,确保信号稳定 |
    | 功率损耗大 | 重新评估负载情况,优化系统设计以减少不必要的损耗 |

    总结和推荐


    综上所述,HXYG100N08NF N-Channel MOSFET 是一款高性能的 N-沟道增强型 MOSFET,具备低导通电阻、快速开关和良好的耐受性。它在多个领域展现出色的应用表现,特别是在需要高效能和可靠性的应用中。我们强烈推荐该产品给需要高性能 MOSFET 的工程师和设计师们。
    如果您有任何疑问或需要技术支持,请联系深圳市华轩阳电子有限公司,他们将竭诚为您服务。

HXYG100N08NF厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HXYG100N08NF数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 HXYG100N08NF HXYG100N08NF数据手册

HXYG100N08NF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 2.178
15000+ ¥ 2.1417
25000+ ¥ 2.0873
库存: 720000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 10890
