HT7530-40

产品分类:
产品描述:

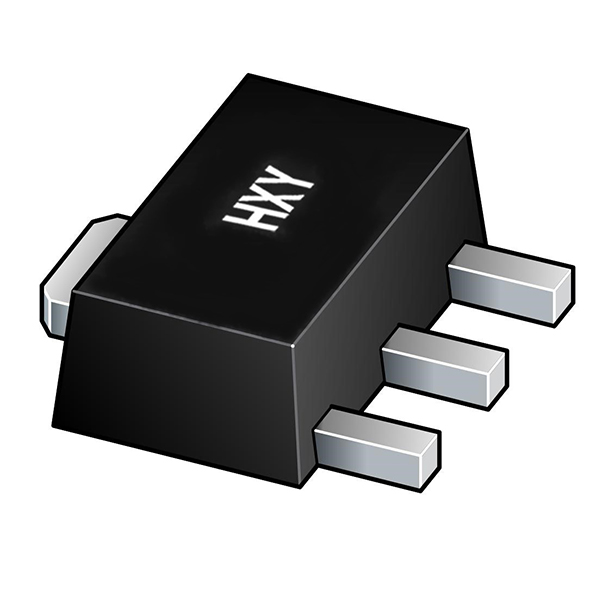

供应商型号: HT7530-40 SOT-89
供应商: 国内现货
标准整包数: 1000

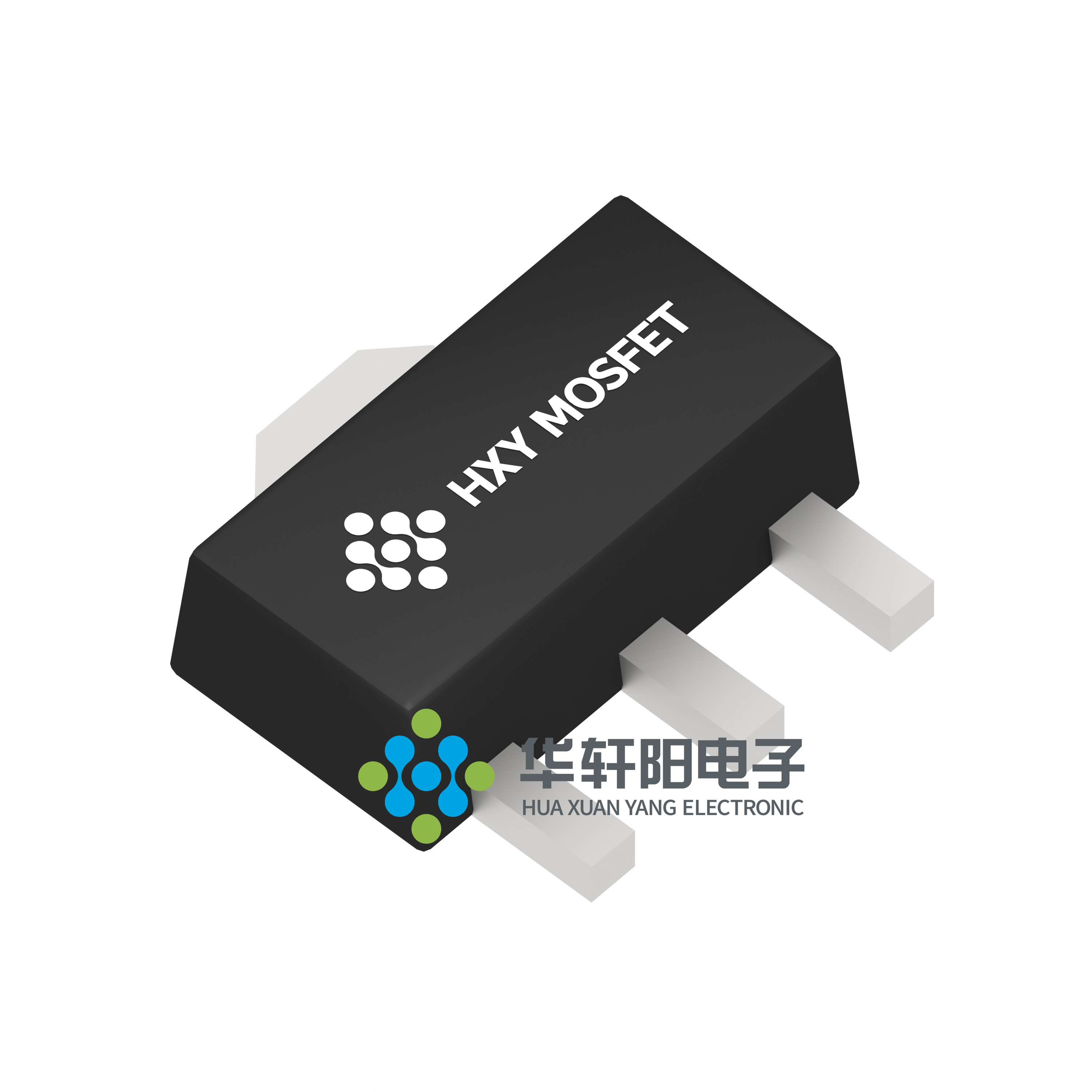

HXY MOSFET/深圳华轩阳电子  HT7530-40

HT7530-40概述

    # HT75xx-40低压差线性稳压器技术手册

    产品简介


    HT75xx-40系列是一款采用CMOS技术制造的低压差线性稳压器。这些稳压器的主要特点是拥有较高的输入电压(最高可达40V),并且提供多种固定输出电压选择,包括2.5V、3.0V、3.3V、3.6V、4.4V和5.0V。它们适用于电池供电设备、通信设备、音频/视频设备等多个领域,因其具有低压差和低静态电流的特点而受到广泛应用。

    技术参数


    - 最大输出电流:100mA
    - 最高输入电压:40V
    - 输出电压精度:±2%
    - 最大静态电流:3.0μA
    - 工作环境温度:-40℃~+85℃
    - 封装类型:SOT23-3、TO92、SOT89
    热能信息
    - 热阻(与环境连接):
    - SOT23-3:500℃/W
    - SOT89:200℃/W
    - 功耗:
    - SOT23-3:0.2W
    - SOT89:0.5W
    电气特性
    在25℃下的典型电气特性如下表所示:
    | 参数 | 最小 | 典型 | 最大 | 单位 |

    | 输入电压(VIN) | - | - | - | V |
    | 输出电压(VOUT) | 2.450 | 2.500 | 2.550 | V |
    | 输出电流(IOUT) | 70 | 100 | - | mA |
    | 负载调节率(△VOUT) | - | 25 | 60 | mV |
    | Dropout电压(VDIF) | - | 2 | 4 | mV |
    | 静态电流(ISS) | - | 2.0 | 3.0 | μA |
    | 温度系数 | - | 100 | - | ppm/℃ |

    产品特点和优势


    HT75xx-40系列具备以下几个显著特点和优势:
    1. 低压差:能够在输入电压与输出电压相差较小的情况下正常工作,提高效率。
    2. 低静态电流:减少在空载或轻载情况下的功耗,延长电池寿命。
    3. 宽输入电压范围:最高可达40V,适应不同的应用场景。
    4. 高输出电压精度:输出电压精度为±2%,保证稳定可靠的输出。
    5. 多种封装选项:提供SOT23-3、TO92、SOT89三种封装,便于灵活集成。

    应用案例和使用建议


    应用案例
    - 电池供电设备:适用于需要高效能转换和长续航时间的便携式设备。
    - 通信设备:适用于各种通讯设备,特别是在严苛的环境中工作。
    - 音频/视频设备:用于提供稳定的电源供给,提升音质和画质表现。
    使用建议
    - 确保输入和输出端使用10uF有极性电容,并尽量靠近LDO的VIN和VOUT脚位。
    - 检查输入和输出电压与负载电流的使用条件,避免IC内部功耗(PD)超出封装允许的最大功耗值。

    兼容性和支持


    HT75xx-40系列可以与其他标准的电子元器件兼容,方便集成到现有系统中。厂家提供了全面的技术支持和维护服务,确保用户能够顺利地使用该产品。

    常见问题与解决方案


    1. Q: 如何防止过热?
    - A: 通过散热设计或者使用更大的散热片来降低功耗,确保不超过规定的最大功耗值。
    2. Q: 如何提高电源稳定性?
    - A: 选择合适的输入和输出电容,并遵循制造商的建议,以提高电源稳定性。
    3. Q: 如何延长产品使用寿命?
    - A: 遵守工作温度范围和最大输入电压限制,避免长期超负荷运行。

    总结和推荐


    HT75xx-40系列低压差线性稳压器具有广泛的适用性和良好的性能表现,非常适合用于各种电池供电设备、通信设备和音频/视频设备。其低压差、低静态电流和高输出电压精度等优点使其在市场上具有较强的竞争力。因此,我们强烈推荐这款产品给需要高性能、稳定电源的用户。

HT7530-40厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HT7530-40数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 HT7530-40 HT7530-40数据手册

HT7530-40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.1836
3000+ ¥ 0.1805
5000+ ¥ 0.176
库存: 720000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 183.6
