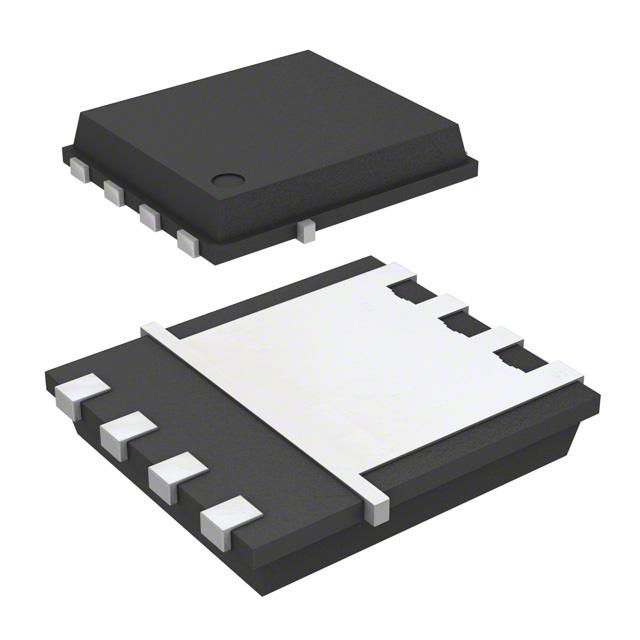

AON6358

产品分类:
产品描述:
供应商型号: AON6358
供应商: 云汉优选
标准整包数: 10
UDU SEMICONDUCTOR/佑德半导体  AON6358

AON6358概述

    N-Ch 30V Fast Switching MOSFETs 技术手册

    产品简介


    N-Ch 30V Fast Switching MOSFETs 是一款高效能的N沟道场效应晶体管(MOSFET),适用于同步降压转换器等高频开关应用。其基本功能包括快速开关和低导通电阻(RDSON),能够在紧凑的空间内提供出色的性能。这些特性使其广泛应用于电源管理、汽车电子、通信设备及工业控制等领域。

    技术参数


    - 额定电压:VDS(漏源电压)= 30 V
    - 栅极电压:VGS(栅源电压)= ±20 V
    - 连续漏电流:ID(漏电流)@ TC=25℃, VGS=10V = 150 A;@ TC=100℃, VGS=10V = 80 A
    - 脉冲漏电流:IDM = 320 A
    - 单脉冲雪崩能量:EAS = 180 mJ
    - 雪崩电流:IAS = 60 A
    - 总功耗:PD(总功耗)@ TC=25℃ = 187 W
    - 存储温度范围:TSTG = -55°C 至 150°C
    - 工作结温范围:TJ = -55°C 至 150°C
    - 热阻:RθJA(结到环境热阻)= 1-62 °C/W;RθJC(结到外壳热阻)= 1.1 °C/W
    - 漏源导通电阻:RDS(ON) = 1.5 mΩ @ VGS=10V, ID=30A;= 2.2 mΩ @ VGS=4.5V, ID=15A

    产品特点和优势


    1. 高密度沟槽技术:提供了优异的RDSON和门电荷,适合大多数同步降压转换器应用。
    2. 绿色设计:符合RoHS标准和无铅要求。
    3. 超低门电荷:减少了开关损耗,提高了效率。
    4. 优秀的CdV/dt效应下降:降低电磁干扰(EMI)。
    5. 100%雪崩能量保证:确保长期可靠性和稳定性。

    应用案例和使用建议


    这些MOSFET在多种应用场景中表现出色,例如电源转换器、直流电机驱动器、LED照明驱动器等。建议在实际应用中注意散热设计,避免过热损坏。此外,对于高频应用,需要特别关注门电荷的影响,以优化系统的整体性能。

    兼容性和支持


    该产品与标准封装兼容,如PRPAK5X6。制造商提供了详尽的技术支持文档和在线资源,确保用户能够顺利集成到现有系统中。用户还可以通过官方网站获取最新版本的技术手册和支持服务。

    常见问题与解决方案


    1. 问题:如何优化MOSFET的散热?
    - 解决办法:确保良好的散热设计,使用散热片和热导材料。在布局上考虑器件间的距离和空气流通。
    2. 问题:如何减少开关损耗?
    - 解决办法:选择较低的门电荷值,并优化电路布局以减少寄生电感。使用门电阻来调节门电荷速率。

    总结和推荐


    N-Ch 30V Fast Switching MOSFETs凭借其出色的RDSON、超低门电荷和优异的可靠性,成为高性能开关电源的理想选择。其高密度沟槽技术和绿色设计使得该产品在市场上具有显著的竞争优势。推荐在电源管理、工业控制和汽车电子等领域使用此款MOSFET,以实现高效稳定的系统性能。

AON6358厂商介绍

UDU SEMICONDUCTOR是一家半导体公司,专注于设计和制造高性能的半导体产品,以满足各种电子设备的需求。以下是对UDU SEMICONDUCTOR的简要介绍,包括其主营产品分类、应用领域和优势:

1. 主营产品分类:
- 模拟IC:包括电源管理IC、信号放大器、数据转换器等,用于处理模拟信号。
- 数字IC:包括微控制器、存储器、逻辑IC等,用于处理数字信号。
- 混合信号IC:结合模拟和数字信号处理功能,适用于需要同时处理两种信号的应用。

2. 应用领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业控制:用于自动化设备、机器人技术等。
- 汽车电子:包括车载信息娱乐系统、安全系统等。
- 通信设备:如基站、路由器、交换机等。

3. UDU SEMICONDUCTOR的优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 性能卓越:产品在速度、功耗、集成度等方面具有竞争力。
- 定制服务:能够根据客户需求提供定制化的半导体解决方案。
- 质量可靠:严格的质量控制流程,确保产品的稳定性和可靠性。

UDU SEMICONDUCTOR致力于通过其高质量的半导体产品,为客户提供高效、可靠的解决方案,以支持他们在全球市场中的竞争力。

AON6358数据手册

厂牌 PDF简要描述 下载
UDU SEMICONDUCTOR/佑德半导体 UDU SEMICONDUCTOR/佑德半导体 AON6358 AON6358数据手册

AON6358封装设计

查看详情并下载
Symbol
Footprint
3D Model
