4512922S

产品分类: 电源线线缆
厂牌: LAPP
产品描述:
供应商型号: 2761084
供应商: 海外现货
标准整包数: 250
LAPP 电源线线缆 4512922S

4512922S概述

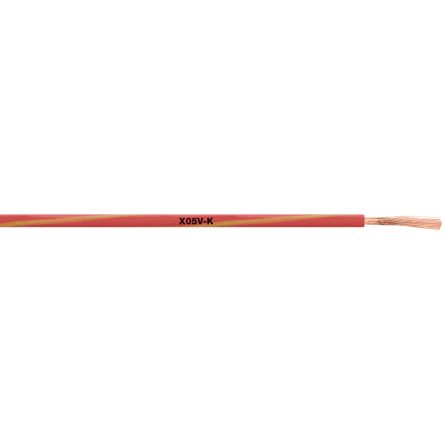

    # X05V-K Twin Colour Helix Insulation Technical Overview

    1. 产品简介


    X05V-K 是一款带有双色螺旋绝缘设计的电子元器件,专为内部布线及特定安装环境设计。其主要用途包括设备内部布线、照明设备保护安装以及嵌入式信号系统的导线管内应用。该产品采用裸铜细丝作为导体,具备出色的耐火性能,并通过了IEC 60332-1-2标准测试。这种电缆因其创新的设计和优良性能,在工业电气工程和建筑电气系统中得到了广泛应用。

    2. 技术参数


    | 参数项 | 描述 |

    | 绝缘电阻 | > 20 GΩ·cm |
    | 导体结构 | 符合VDE 0295 Class 5 / IEC 60228 Class 5 |
    | 最小弯曲半径 | 固定安装:4 × 外直径 (OD);谨慎弯曲时:2 × OD |
    | 额定电压 | U₀/U: 300/500 V |
    | 测试电压 | 2000 V |
    | 工作温度范围 | 固定安装:-30°C 至 +80°C |
    产品规格
    - 导体截面积(mm²):0.5、0.75、1
    - 外径(mm):分别为2.5、2.7、2.8
    - 颜色组合:多种双色配对可选(如蓝/白、红/黄、黑/绿等)
    - 每卷长度:250米/卷
    - 重量:
    - 0.5 mm²: 9 kg/km
    - 0.75 mm²: 12 kg/km
    - 1 mm²: 15 kg/km

    3. 产品特点和优势


    X05V-K 具备以下显著特点和优势:
    1. 高安全性:符合IEC 60332-1-2阻燃标准,有效降低火灾风险。
    2. 灵活布线:细丝导体和双色螺旋设计便于施工,尤其适合狭小空间布线。
    3. 广泛适用性:适用于工业控制、家庭电路、建筑内信号系统等多种场景。
    4. 耐用性强:PVC材质的芯绝缘层具有良好的抗老化和耐腐蚀性能。
    5. 色彩辨识度高:双色螺旋标识清晰易读,方便区分不同线路。

    4. 应用案例和使用建议


    应用场景
    - 照明设备:用于LED灯具、天花板灯等设备的内部接线。
    - 信号传输:在嵌入式墙壁内使用,作为通信或传感信号的传输线缆。
    - 工业设备:为各种工业控制柜提供高效稳定的连接。
    使用建议
    1. 合理选择导体截面积:根据负载电流大小选择合适的导体截面,避免因过载导致发热问题。
    2. 弯曲半径控制:在布线时确保最小弯曲半径不低于4 × 外直径,以防止绝缘层损坏。
    3. 保持环境温度适宜:避免在高温或潮湿环境下长期使用,以免影响电缆寿命。

    5. 兼容性和支持


    X05V-K 可与大多数常用接线端子、开关、继电器等设备兼容。制造商提供全面的技术支持,包括安装指导、产品培训和售后服务。此外,该产品符合VDE 0298和HD 516标准,确保其在全球范围内的可靠性和合规性。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 线缆无法正常通电 | 检查接头连接是否牢固,确认电压等级匹配。 |
    | 色标模糊不清 | 存储时避免阳光直射,定期检查并更换老化的电缆。 |
    | 弯曲后绝缘层开裂 | 确保弯曲半径满足要求,必要时更换更柔软的型号。 |

    7. 总结和推荐


    产品综合评估
    X05V-K 在设计上充分考虑了实用性和安全性,凭借其双色螺旋绝缘、高阻燃性能和多种规格选择,成为市场上备受青睐的优质电缆。无论是家用还是工业应用,它都能提供稳定可靠的连接解决方案。
    推荐结论
    我们强烈推荐X05V-K作为高可靠性电子工程项目的首选电缆。其优异的技术参数、多样化的规格选项以及强大的市场竞争力使其成为同类产品的佼佼者。无论您是专业电工还是普通用户,这款产品都值得信赖。

4512922S参数

参数
长*宽*高 250m(长度)

4512922S厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

4512922S数据手册

厂牌 PDF简要描述 下载
LAPP 电源线线缆 LAPP 4512922S 4512922S数据手册

4512922S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1416.6295
库存: 475
起订量: 250 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1416.62
