00100234

产品分类: 电源线线缆
厂牌: LAPP
产品描述: Lapp 4芯YY控制电缆, ÖLFLEX CLASSIC 100系列, 0.75 mm², 50m, 无屏蔽, 灰色PVC护套
供应商型号: 7271394
供应商: 海外现货
标准整包数: 50

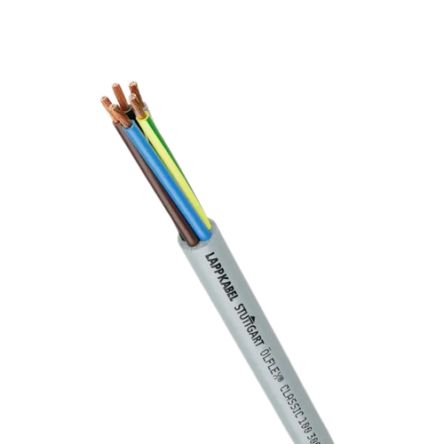

LAPP 电源线线缆 00100234

00100234概述

    ÖLFLEX® CLASSIC 100 电缆技术手册

    1. 产品简介


    ÖLFLEX® CLASSIC 100 电缆是一款高性能的工业用电缆,广泛应用于各种复杂的安装环境中。该电缆具备小直径设计,使得在空间受限的情况下也能高效安装。此外,它通过了4kV的测试电压,确保了高电气性能,而且通过短扭层结构增加了灵活性,适应不同的机械负载条件。

    2. 技术参数


    - 核心标识代码:
    - 最多5个芯:根据VDE 0293-308标准(附录T9)
    - 超过5个芯:根据ÖLFLEX®颜色编码标准(附录T7)
    - 绝缘电阻: > 20 GOhm x cm
    - 导体绞合:
    - 符合VDE 0295 Class 5 / IEC 60228 Class 5
    - 最小弯曲半径:
    - 偶尔弯曲: 15倍电缆直径
    - 固定安装: 4倍电缆直径
    - 额定电压:
    - 直至1.5 mm²: U0/U 300/500 V
    - 起始2.5 mm²: U0/U 450/750 V
    - 2.5 mm²及以上,固定和保护安装: U0/U 600/1000 V
    - 测试电压: 4000 V
    - 温度范围:
    - 偶尔弯曲: -5°C 到 +70°C
    - 固定安装: -40°C 到 +80°C

    3. 产品特点和优势


    - 空间节省: 由于采用了小直径设计,使得在空间受限的环境下也能够高效安装。
    - 高电气性能: 通过4kV的测试电压,确保了电缆在各种条件下的可靠性和稳定性。
    - 高灵活性: 短扭层结构提高了电缆的柔韧性,适用于不同机械负载条件下的安装需求。
    - 化学耐受性: 良好的化学抵抗性,适用于多种恶劣环境。

    4. 应用案例和使用建议


    - 应用场景: 该电缆广泛应用于工厂工程、工业机器、空调系统和电站等领域。
    - 使用建议: 为了获得最佳效果,建议在需要频繁弯曲的应用场合选择较小的电缆直径。此外,在固定的安装情况下,应注意保持适当的弯曲半径以避免损坏。

    5. 兼容性和支持


    - 兼容性: 该电缆支持有无接地导线的不同配置,适用范围广。
    - 支持: 详细的技术文档和应用指导可在官网获取。如有特殊需求,可通过官方渠道联系技术支持。

    6. 常见问题与解决方案


    - 问题1: 电缆在高温下是否会出现变形?
    - 解答: 该电缆在-40°C到+80°C的温度范围内都能稳定工作。但在极端温度条件下建议进行额外测试。

    - 问题2: 电缆在多次弯曲后是否会失去柔韧性?
    - 解答: 该电缆的设计允许15倍电缆直径的弯曲半径,以确保在偶发弯曲应用中的持久柔韧性。

    7. 总结和推荐


    ÖLFLEX® CLASSIC 100 电缆以其小直径、高电气性能和灵活的适用性,成为工业应用的理想选择。其卓越的机械和化学性能使其能够在各种苛刻环境中稳定运行。强烈推荐用于对空间和性能有较高要求的工业项目。

00100234参数

参数
长*宽*高 50m(长度)

00100234厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

00100234数据手册

厂牌 PDF简要描述 下载
LAPP 电源线线缆 LAPP 00100234 00100234数据手册
