52103300+52105270

产品分类: 其他工具
厂牌: LAPP

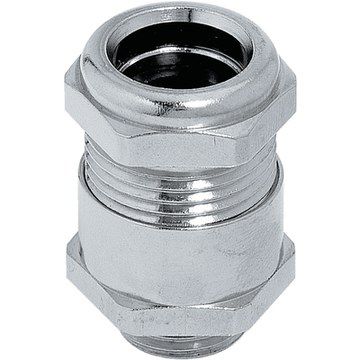

产品描述: Lapp 镀镍黄铜格兰头, SKINDICHT系列, M12螺纹, IP68
供应商型号: 4330923
供应商: 海外现货
标准整包数: 5
LAPP 其他工具 52103300+52105270

52103300+52105270概述

    SKINDICHT® SM-PE-M 技术手册概述

    1. 产品简介


    SKINDICHT® SM-PE-M 是一种带有切割边缘的屏蔽螺母,专门设计用于割破绝缘层以确保卓越的电磁兼容(EMC)接触。这款螺母适用于所有符合DIN EN 60423标准的金属接头,广泛应用于接地和EMC领域。产品具备良好的机械强度和化学耐受性,能够在多种复杂环境下提供可靠的性能。

    2. 技术参数


    - 材质: 镀镍黄铜
    - 温度范围: -40°C 至 +100°C
    - 认证: 符合ETIM 5.0 Class-ID: EC000940 和 DIN IEC 62444 标准
    - 尺寸范围: M12至M110
    - 技术规格:
    - M12 x 1.5: 外径 16.5mm, 厚度 3.5mm, 内径 15mm
    - M16 x 1.5: 外径 20.9mm, 厚度 3.5mm, 内径 19mm
    - M20 x 1.5: 外径 26.4mm, 厚度 3.7mm, 内径 24mm
    - M25 x 1.5: 外径 33mm, 厚度 4.2mm, 内径 30mm
    - M32 x 1.5: 外径 39.6mm, 厚度 4.7mm, 内径 36mm
    - M40 x 1.5: 外径 50.6mm, 厚度 5.5mm, 内径 46mm
    - M50 x 1.5: 外径 66mm, 厚度 5.5mm, 内径 60mm
    - M63 x 1.57: 外径 77mm, 厚度 70mm
    - M75 x 1.58: 外径 95mm, 厚度 85mm
    - M90 x 2: 外径 114mm, 厚度 102mm
    - M110 x 2: 外径 135mm, 厚度 124mm

    3. 产品特点和优势


    - 独特的切割边缘: 切割边缘能够穿透绝缘层,确保最佳的EMC接触效果。
    - 广泛的适用性: 适用于所有符合DIN EN 60423标准的金属接头。
    - 良好的机械和化学耐受性: 能够在各种恶劣环境下保持稳定性能。
    - 适用环境: 适合用于喷漆、阳极化或粉末涂层的外壳。

    4. 应用案例和使用建议


    - 应用案例: 适用于自动化控制系统、汽车电子系统及工业自动化等领域。
    - 使用建议:
    - 在安装时,确保切割边缘正确穿透绝缘层以保证EMC性能。
    - 对于特定环境下的应用,需考虑合适的温度范围。
    - 定期检查连接部位的机械强度和化学耐受性。

    5. 兼容性和支持


    - 兼容性: 与所有符合DIN EN 60423标准的金属接头兼容。
    - 厂商支持: Lapp Group 提供详尽的技术文档和支持服务,以帮助客户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 切割边缘损坏
    - 解决方案: 检查安装过程是否正确,重新安装时确保切割边缘正确对准。
    - 问题2: 温度范围内失效
    - 解决方案: 检查环境温度是否超出规定范围,如有必要,更换为适用于更高温度范围的产品。
    - 问题3: 化学腐蚀
    - 解决方案: 定期检查连接部位,确保材料耐受化学腐蚀,如有必要,采取额外防护措施。

    7. 总结和推荐


    SKINDICHT® SM-PE-M 螺母以其卓越的EMC性能和广泛的适用性,成为市场上的一款优秀产品。其独特的切割边缘设计使其在各种复杂环境中仍能保持稳定的性能。对于需要高可靠性接地和EMC应用的场合,强烈推荐使用此产品。

52103300+52105270厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。
