44423232

产品分类:
厂牌: LAPP
产品描述:
供应商型号: 2181-44423232-ND
供应商: Digi-Key
标准整包数: 1
LAPP  44423232

44423232概述

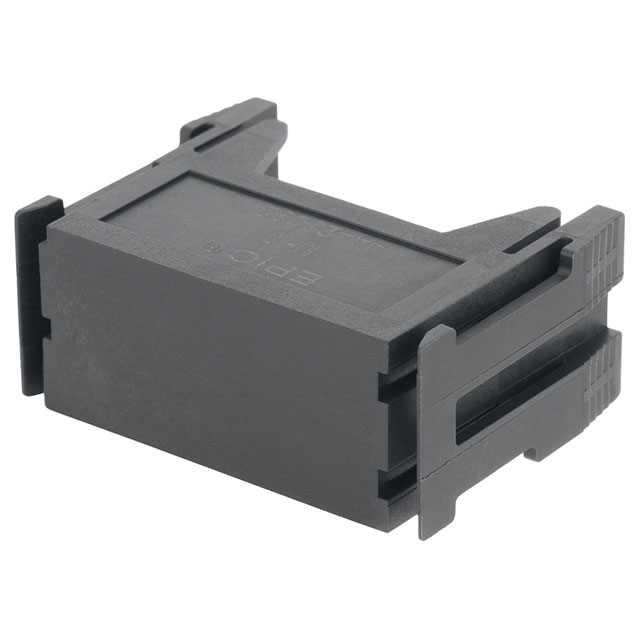

    EPIC® MH 系列矩形连接器插件:多功能集成连接解决方案

    产品简介


    EPIC® MH系列矩形连接器插件是LAPP公司推出的一款高度灵活的连接器系统,具备传输电力、信号和数据的能力。它广泛应用于工业自动化、能源传输和控制系统等领域。通过模块化设计,用户可以根据具体需求选择不同配置的模块,实现多种功能的灵活组合。

    技术参数


    - 接触点数:
    - 电源:2、3、4、6
    - 信号:8、12、17、20
    - 数据:2x2、36
    - 温度范围:-40°C 到 +125°C
    - 污染等级:3
    - 对接周期:符合DIN EN 61984:2008标准,经过500次测试并通过验证
    - 试验电压:0.8 kV - 8 kV(视模块而定)
    - 额定电压:50V - 1000V
    - 额定电流:10A - 100A
    - 线径范围:26 - 8 AWG(0.14 - 10 mm²)
    - 接触材料:银镀铜合金
    - 接触电阻:<5mΩ
    - 认证:UL文件号E75770(如适用)

    产品特点和优势


    EPIC® MH系列的主要特点是其高度模块化的设计,能够同时传输电力、信号和数据,适用于各种复杂应用场景。此外,该系列连接器采用了高质量的银镀铜合金接触材料,保证了可靠的电气连接性能。产品还具备广泛的温度适应能力,可以在极端环境下稳定运行。

    应用案例和使用建议


    EPIC® MH系列连接器广泛应用于工业控制、自动化系统和电力传输领域。例如,在一个大型工厂的自动控制系统中,使用EPIC® MH系列连接器可以有效减少布线复杂度并提高系统的可靠性和灵活性。建议用户在安装时确保连接器安装在高轮廓外壳内,并按照制造商的指南进行正确的安装和接线,以确保最佳性能。

    兼容性和支持


    EPIC® MH系列与市场上其他标准模块系统兼容,可轻松实现系统间的互连。LAPP公司提供详细的安装指南和技术支持,帮助用户顺利完成安装和维护工作。同时,公司还提供一系列工具,如压接工具和定位工具,以方便用户的使用。

    常见问题与解决方案


    - Q:如何处理接触点松动问题?
    - A:检查接触点的压接质量,确保正确安装。如问题仍未解决,建议更换新的接触点。
    - Q:如何判断连接器是否损坏?
    - A:检查连接器的外观是否有破损,同时使用万用表测试连接器的电阻值,确保其处于正常范围内。

    总结和推荐


    EPIC® MH系列矩形连接器插件凭借其多功能、高可靠性以及广泛的适用性,成为工业连接领域的优选解决方案。无论是在电力传输还是信号通信方面,该系列产品均表现出色,值得推荐给需要高性能连接解决方案的应用场景。如果您正在寻找一种能够高效整合电力、信号和数据传输的多功能连接器,EPIC® MH系列将是您的理想选择。

44423232参数

参数
安装方式 支架安装
包装方式 散装

44423232厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

44423232数据手册

厂牌 PDF简要描述 下载
LAPP LAPP 44423232 44423232数据手册

44423232封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7736 ¥ 40.3369
10+ $ 3.9052 ¥ 32.6816
50+ $ 3.4852 ¥ 29.1672
100+ $ 3.3187 ¥ 27.7737
250+ $ 3.111 ¥ 26.035
500+ $ 2.9625 ¥ 24.7924
1000+ $ 2.8212 ¥ 23.6099
2500+ $ 2.6447 ¥ 22.1332
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.33
直接购买
加入购物车
