53015080+53015080

产品分类: 其他工具
厂牌: LAPP

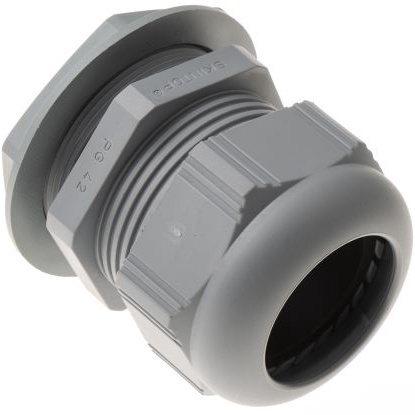

产品描述: Lapp 聚酰胺格兰头, SKINTOP系列, PG42螺纹, IP68
供应商型号: 1829133
供应商: 海外现货
标准整包数: 5
LAPP 其他工具 53015080+53015080

53015080+53015080概述

    SKINTOP® ST / STR 电子元器件技术手册

    1. 产品简介


    SKINTOP® ST / STR 是一种由聚酰胺(尼龙)制成的通用型电子元器件,适用于多种工业领域。该产品主要用于机器和设备制造、测量与控制技术、自动化技术以及电子技术和机器人制造中的功能性安全需求。SKINTOP® ST / STR 具有两种设计:标准型(ST)和带有减径密封圈的设计(STR),前者适合标准电缆直径,后者则用于较小电缆直径的应用场景。

    2. 技术参数


    | 参数 | 值 |

    | 连接螺纹规格 | PG7 至 PG48 (DIN 40430) |
    | 功能螺纹类型 | 多重梯形螺纹 |
    | 防护等级 | IP68 - 5 bar (EN 60529) |
    | NEMA 类型 | 1 和 12 |
    | 振动保护 | 永久性 |
    | 温度范围(动态) | -20°C 至 +100°C |
    | 温度范围(静态) | -40°C 至 +100°C |
    | 材料 | 聚酰胺 (UL 94/V2) |
    | 密封圈材料 | CR (耐臭氧和紫外线) |
    | O-环材料 | NBR (耐臭氧和紫外线) |
    | 颜色选项 | RAL 7001, RAL 7035, RAL 9005 |
    以下是部分型号的技术规格:
    | PG尺寸 | A尺寸 [mm] | B尺寸 [mm] | C尺寸 [mm] | D尺寸 [mm] | E尺寸 [mm] | F尺寸 [mm] | 最小-最大直径范围 [mm] | 颜色 |
    |
    | PG7 | 15 | 16.4 | 7.3 | 26 | 32 | 7.8 | 2.5 - 6.5 | RAL 7001 |
    | PG9 | 19 | 21.1 | 9.5 | 28.5 | 36 | 8 | 3.5 - 8 | RAL 7001 |
    | PG11 | 22 | 24.4 | 13.1 | 30 | 38 | 8 | 4 - 10 | RAL 7001 |
    | PG13.5 | 24 | 26.5 | 14.9 | 32 | 41 | 9 | 6 - 12 | RAL 7001 |
    | PG16 | 27 | 29.5 | 16.8 | 34.6 | 44 | 10 | 9 - 14 | RAL 7001 |

    3. 产品特点和优势


    - 多功能连接:SKINTOP® ST / STR 支持多种规格的连接螺纹,确保了广泛的适用性。
    - 高防护等级:达到 IP68 等级,在水下和高压环境下也能可靠工作。
    - 温度适应性:动态温度范围 -20°C 到 +100°C,静态范围 -40°C 到 +100°C,适应恶劣的环境条件。
    - 永久振动保护:提供可靠的固定和保护,避免因振动导致的损坏。
    - 广泛的颜色选择:提供三种颜色选项,方便用户根据需求进行选择和区分。

    4. 应用案例和使用建议


    SKINTOP® ST / STR 广泛应用于机械设备、自动化系统和电子产品等领域。例如,在工业机器人上,这些连接器可以有效保障电缆的安全,防止因机械运动带来的磨损和损坏。为了更好地利用这些产品的特性,建议:
    - 仔细选择合适的型号:根据电缆的尺寸和环境要求选择合适的型号。
    - 正确安装:确保按照制造商的指南进行正确的安装,以确保最佳性能和可靠性。
    - 定期检查:定期检查连接器的状态,确保长期可靠运行。

    5. 兼容性和支持


    SKINTOP® ST / STR 与各种标准电缆和连接器兼容,可用于大多数常见的工业自动化和电子设备。生产商提供相应的技术支持和维修服务,确保客户在使用过程中获得满意的体验。

    6. 常见问题与解决方案


    - Q: 连接处出现泄漏怎么办?
    - A: 确保密封圈正确安装且未损坏。必要时更换新的密封圈。

    - Q: 如何确认正确的安装?
    - A: 参照产品手册中的安装步骤,并确保所有部件正确无误。

    7. 总结和推荐


    SKINTOP® ST / STR 以其卓越的性能和多样的应用场景成为市场上的一款优秀产品。它的多功能性、高防护等级以及良好的温度适应性使其成为众多工业应用中的理想选择。因此,强烈推荐该产品用于需要高性能连接器的各种工业环境中。

53015080+53015080厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

53015080+53015080数据手册

厂牌 PDF简要描述 下载
LAPP 其他工具 LAPP 53015080+53015080 53015080+53015080数据手册

53015080+53015080封装设计

查看详情并下载
Symbol
Footprint
3D Model
