HC-5557-2*2Y

产品描述: 2x2P 间距:4.2mm 直插 插针结构:2x2P 间距:4.2mm 公母:母 安装方式:直插 排数:2 每排PIN数:2 额定电流:9A 工作温度范围:-25℃~+85℃
供应商型号: 26M-HC-5557-2*2Y
供应商: 云汉优选
标准整包数: 10

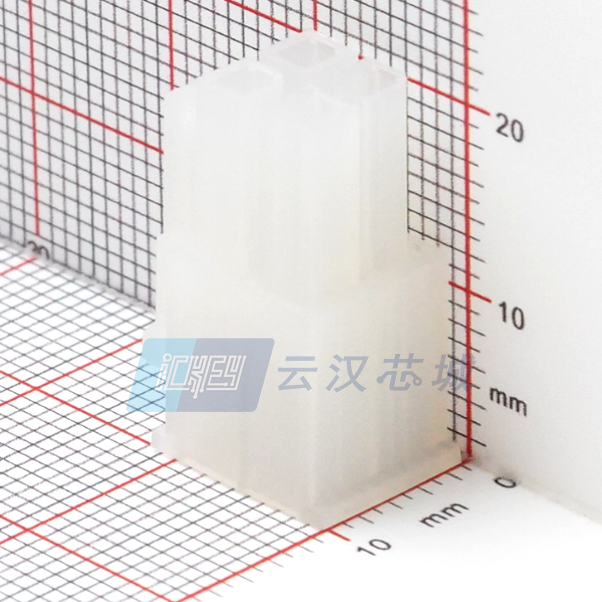

HCTL/深圳华灿天禄 矩形连接器 - 针座 - 插座/母插口 HC-5557-2*2Y

HC-5557-2*2Y概述

    HC-5557-2xNY-X 双排孔座技术手册

    产品简介


    HC-5557-2xNY-X 是一款由深圳市华灿天禄电子有限公司生产的双排孔座电子元器件。这款孔座主要用于连接电路板上的各种线路和组件,适用于广泛的应用领域,如消费电子、工业自动化设备、通信设备及汽车电子等领域。它具备良好的电气特性和耐高温性能,能够在多种恶劣环境下稳定运行。

    技术参数


    - 材料: 尼龙66(UL94-V0阻燃等级)
    - 电流等级: 9A(AC/DC)
    - 电压等级: 600V(AC/DC)
    - 温度范围: -25°C ~ +85°C
    - 接触电阻: 最大20mΩ
    - 绝缘电阻: 最小1000mΩ
    - 耐压能力: 1500V AC/min
    - 尺寸规格: 多种型号,分别对应不同的引脚数和尺寸,具体见下表
    | 型号 | A(mm) | B(mm) |
    |
    | HC-5557-2x1Y-X | 4.20 | 5.40 |
    | HC-5557-2x2Y-X | 8.40 | 13.80 |
    | HC-5557-2x3Y-X | 12.60 | 18.00 |
    | HC-5557-2x4Y-X | 16.80 | 22.20 |
    | HC-5557-2x5Y-X | 21.00 | 26.40 |
    | HC-5557-2x6Y-X | 25.20 | 30.60 |
    | HC-5557-2x7Y-X | 29.40 | 34.80 |
    | HC-5557-2x8Y-X | 33.60 | 39.00 |
    | HC-5557-2x9Y-X | 37.80 | 43.20 |
    | HC-5557-2x10Y-X | 42.00 | 47.40 |
    | HC-5557-2x11Y-X | 46.20 | 51.60 |

    产品特点和优势


    - 高可靠性: 采用优质的尼龙材料和精密制造工艺,保证长期可靠使用。
    - 宽温度范围: 在极端环境下仍能保持稳定的性能表现。
    - 快速插拔: 设计合理,方便快速安装和拆卸,提高工作效率。
    - 多种颜色选择: 提供红、蓝、黑、黄、紫等多种颜色选择,方便用户识别和分类。

    应用案例和使用建议


    - 消费电子: 适用于便携式设备的电路板连接,保证信号传输的稳定性。
    - 工业自动化: 在复杂的控制和监测系统中,用于连接各种传感器和执行器,确保系统的正常运行。
    - 通信设备: 在高频信号传输中,提供低接触电阻和高绝缘电阻,保障数据传输质量。
    - 汽车电子: 能够承受车辆内部的高温和震动环境,确保长时间稳定工作。
    使用建议:
    - 确保孔座的插入方向正确,避免因错误插入导致损坏。
    - 在连接电缆时,使用合适的工具以防止接触不良或损坏。
    - 在高温或低温环境中使用时,需要特别注意温升和热稳定性。

    兼容性和支持


    - 兼容性: 与市场上主流的电路板和电缆连接器高度兼容,适用于不同品牌的产品。
    - 技术支持: 厂商提供全面的技术支持和售后服务,包括产品咨询、故障诊断和技术培训。

    常见问题与解决方案


    - 问题: 插头无法顺利插入
    - 解决方法: 检查插头和孔座是否有异物或脏污,清洁后重新尝试。
    - 问题: 接触电阻过高
    - 解决方法: 确保连接良好,检查接触面是否有锈蚀或氧化,必要时更换新的孔座。
    - 问题: 温度稳定性差
    - 解决方法: 确保孔座的工作环境符合规定的温度范围,避免超出极限温度范围使用。

    总结和推荐


    HC-5557-2xNY-X 双排孔座以其出色的电气性能和可靠性,在多个行业中得到广泛应用。其宽泛的温度范围、良好的兼容性和优质的服务支持使其在市场上具有很高的竞争力。对于需要高可靠性和稳定性的电子设计项目,强烈推荐使用这款产品。

HC-5557-2*2Y参数

参数
针脚数 -
触头镀层 - 配接 -
排数 2
触头镀层厚度 - 配接 -
间距-配接 4.2mm
额定电流 -
类型 -
防护等级 -
颜色 -

HC-5557-2*2Y厂商介绍

HCTL(Hauzinger CleanTech Lab)是一家奥地利公司,专注于清洁技术和环境监测设备的研发与制造。HCTL的主营产品包括:

1. 环境监测设备:用于监测空气质量、水质等环境参数,帮助企业和政府机构评估和改善环境状况。
2. 分析仪器:提供高精度的化学分析仪器,用于实验室和工业生产中的材料分析。
3. 传感器技术:开发和生产各种类型的传感器,用于监测温度、湿度、压力等物理参数。
4. 清洁技术解决方案:提供清洁能源和废物处理技术,促进可持续发展。

HCTL的产品广泛应用于工业、环境监测、科研、医疗和教育等多个领域。

HCTL的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 高质量标准:产品符合国际质量认证标准,确保可靠性和准确性。
- 定制解决方案:能够根据客户需求提供定制化的解决方案。
- 全球服务网络:拥有遍布全球的服务和销售网络,提供快速响应和技术支持。

HC-5557-2*2Y数据手册

厂牌 PDF简要描述 下载
HCTL/深圳华灿天禄 矩形连接器 - 针座 - 插座/母插口 HCTL/深圳华灿天禄 HC-5557-2*2Y HC-5557-2*2Y数据手册

HC-5557-2*2Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.525
100+ ¥ 0.42
500+ ¥ 0.35
1000+ ¥ 0.2838
5000+ ¥ 0.2692
10000+ ¥ 0.2561
库存: 980
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 5.25
