28B1020-100

产品分类: 磁芯
厂牌: LAIRD
产品描述: 25.91mm 28 自由悬挂 28.58mm(长度)*12.83mm(宽度)
供应商型号: AV-A-LRD28B1020100
供应商: Avnet
标准整包数: 168

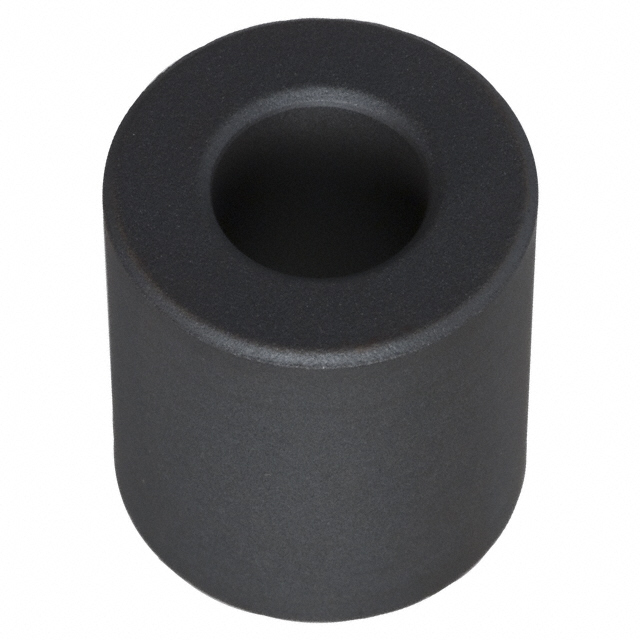

LAIRD 磁芯 28B1020-100

28B1020-100概述

    铁氧体EMI电缆磁芯:Laird的产品和技术手册

    产品简介


    铁氧体EMI电缆磁芯是由Laird开发的一种关键电子元件,用于电磁干扰(EMI)的抑制。这类产品通过减少电缆和其他布线装置中的电磁干扰来提高系统的稳定性和可靠性。广泛应用于手机、电信、IT、汽车、公共安全、消费电子、医疗设备、铁路、采矿和工业等多个行业。

    技术参数


    铁氧体EMI电缆磁芯的技术参数如下:
    - 高频率(HF)圆柱形磁芯:
    - 尺寸范围:直径1.50mm到28.58mm,长度范围:3.25mm到55.8mm。
    - 频率范围:300MHz至2GHz。
    - 典型阻抗值(300MHz):320Ω至558Ω。
    - 宽带(28B)圆柱形磁芯:
    - 尺寸范围:直径3.50mm到39.12mm,长度范围:3.25mm到627mm。
    - 频率范围:25MHz至300MHz。
    - 典型阻抗值(25MHz):30Ω至347Ω。
    - 宽带(28A)分段/快拆式磁芯:
    - 尺寸范围:直径4.90mm到25.50mm,长度范围:11.70mm到55.91mm。
    - 频率范围:25MHz至300MHz。
    - 典型阻抗值(25MHz):100Ω至246Ω。

    产品特点和优势


    1. 高性能材料:使用高性能铁氧体材料,使得磁芯更小、更轻、成本更低。
    2. 设计灵活:提供多种尺寸和形状,易于安装和拆卸,方便不同场合的应用。
    3. 高效EMI抑制:具有出色的共模和差模EMI抑制能力,能够有效防止电流饱和。

    应用案例和使用建议


    1. 医疗设备:医疗设备中的复杂电缆系统需要有效的EMI抑制措施。安装铁氧体EMI电缆磁芯可以显著减少噪声干扰。
    2. 汽车行业:现代汽车包含大量的电子控制系统,磁芯可以有效提升这些系统的抗干扰能力,确保车辆的正常运行。
    3. 工业自动化:工业自动化系统需要稳定的信号传输,使用磁芯可以减少电磁干扰对信号的影响。
    使用建议:
    - 在安装时,尽可能选择较小尺寸的磁芯,以降低安装难度并减少额外成本。
    - 保持磁芯与噪声源尽可能接近,可以更有效地发挥其抑制作用。
    - 多次穿过磁芯可以进一步增加阻抗,提高抑制效果。

    兼容性和支持


    铁氧体EMI电缆磁芯可与其他电子元器件兼容,如天线系统、无线模块、热管理系统等。Laird提供定制服务和详细的技术支持文档,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 磁芯损坏或脱落:
    - 解决方法:检查安装是否牢固,确保塑料卡扣或金属夹固定良好。
    2. 阻抗不匹配:
    - 解决方法:重新选择合适型号的磁芯,确保其阻抗符合系统要求。
    3. 安装困难:
    - 解决方法:调整磁芯尺寸或选用合适的安装工具。

    总结和推荐


    Laird的铁氧体EMI电缆磁芯是市场上非常优秀的EMI抑制解决方案。其紧凑的设计、出色的性能和广泛的适用性使其成为各种复杂电子系统不可或缺的一部分。推荐客户在各类应用中考虑使用这些磁芯,以提升系统的可靠性和稳定性。

28B1020-100参数

参数
有效磁导率 -
直径 25.91mm
磁路截面积 -
磁体体积 -
磁心因数(ΣI/A) -
容差 -
电感系数(AI) -
磁路长度 -
初始磁导率 -
有效面积(Ae) -
磁芯材料 28
长*宽*高 28.58mm(长度)*12.83mm(宽度)
安装方式 自由悬挂
零件状态 在售
包装方式 托盘

28B1020-100厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

28B1020-100数据手册

厂牌 PDF简要描述 下载
LAIRD 磁芯 LAIRD 28B1020-100 28B1020-100数据手册

28B1020-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
336+ $ 0.9926 ¥ 9.4873
1008+ $ 0.984 ¥ 9.4047
库存: 64344
起订量: 336 增量: 168
交货地:
最小起订量为:336
合计: ¥ 3187.73
