ECF504-24BBS

产品分类:
厂牌: L-COM
产品描述:
供应商型号: 4212513
供应商: 海外现货
标准整包数: 1

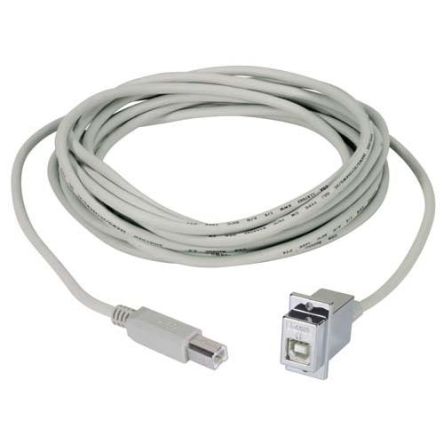

L-COM  ECF504-24BBS

ECF504-24BBS概述

    ECF504-BBS USB B-F Panel Mount Cable Assembly 技术手册

    1. 产品简介


    ECF504-BBS 是一款 USB B 系列面板安装电缆组件,专为数据传输和电源传输而设计。它广泛应用于计算机、外设、网络设备等领域。该组件通过标准 USB 2.0 接口提供高速数据传输,并确保信号质量和可靠性。其独特的设计使其能够在多种工业环境中稳定运行,满足严苛的应用需求。

    2. 技术参数


    - 长度:可选长度包括 12.0 英寸 [304.8 mm]、24.0 英寸 [609.6 mm]、36.0 英寸 [914.4 mm]、72.0 英寸 [1828.8 mm] 和 120.0 英寸 [3048.0 mm]。
    - 电缆尺寸:1 芯 VCC (CABLE POWER)、2 芯 DATA+、3 芯 DATA-、4 芯 GND (CABLE GROUND)。
    - 接头类型:USB B 系列插头(USB Series “B” Plug)和 USB B 系列插座(USB Series “B” Receptacle)。
    - 导体:28 AWG 镀锡铜绞合线(两对),20 AWG 镀锡铜绞合线(一对)。
    - 屏蔽层:铝塑复合膜(aluminized polyester shield)和镀锡铜编织屏蔽层(tinned copper braided shield)。
    - 外护套:PVC 材质,灰色(Pantone 400C)。
    - 连接器镀层:30 微英寸金镀层(Gold plating of 30 µinches)。
    - 公差范围:
    - 过程电缆长度公差:
    - ≤12 英寸 [305 mm]:± 1 英寸 [25 mm]
    - >12 英寸 [305 mm] ≤60 英寸 [1524 mm]:± 2 英寸 [51 mm]
    - >60 英寸 [1524 mm] ≤120 英寸 [3048 mm]:± 4 英寸 [102 mm]
    - >120 英寸 [3048 mm] ≤300 英寸 [7620 mm]:± 6 英寸 [152 mm]
    - >300 英寸 [7620 mm]:+5%/-0%
    - 其他尺寸公差:按规格标注

    3. 产品特点和优势


    - 高可靠性:采用镀金连接器,保证长期可靠的数据传输。
    - 兼容性:符合 USB 2.0 标准,广泛适用于各种设备。
    - 耐用性:PVC 外护套和双重屏蔽层设计,提高了电缆的耐用性和抗干扰能力。
    - 环保:RoHS 合规,减少有害物质的使用。
    - 易安装:支持面板安装,简化布线过程。

    4. 应用案例和使用建议


    - 应用案例:
    - 计算机与打印机之间的数据传输。
    - 工业控制系统的数据传输。
    - 网络设备之间的互联。
    - 使用建议:
    - 在安装前检查面板开孔尺寸是否符合要求(推荐尺寸为 2x #4-40 UNC-2B)。
    - 安装时确保电缆的弯曲半径符合规范要求,以防止电缆损坏。
    - 定期进行电缆的测试和维护,确保数据传输的稳定性。

    5. 兼容性和支持


    - 兼容性:ECF504-BBS 可与所有符合 USB 2.0 标准的设备兼容。
    - 支持:厂商提供详细的技术文档和客户支持服务,包括安装指南和维护手册。

    6. 常见问题与解决方案


    - 问题 1:连接器插拔困难。
    - 解决方法:检查连接器是否正确插入,确保没有异物阻碍插拔。
    - 问题 2:数据传输不稳定。
    - 解决方法:检查电缆是否有破损或弯曲半径过小,更换新的电缆。
    - 问题 3:电缆长度不一致。
    - 解决方法:根据公差范围选择合适的电缆长度,或者定制特定长度的电缆。

    7. 总结和推荐


    总体而言,ECF504-BBS USB B-F 面板安装电缆组件凭借其高可靠性、耐用性和兼容性,成为各类设备之间数据传输的理想选择。它不仅符合严格的工业标准,而且提供了多种长度选项以适应不同的应用场景。对于需要高性能数据传输和稳定性的用户来说,这是一款值得推荐的产品。

ECF504-24BBS参数

参数
安装方式 面板安装

ECF504-24BBS厂商介绍

L-com是一家全球领先的有线和无线连接解决方案提供商,专注于为各种行业提供高质量的连接产品。公司主营产品包括同轴电缆组件、有线和无线网络组件、数据通信电缆、测试和测量设备等。

L-com的产品广泛应用于电信、医疗、*事、工业自动化、监控和安全等多个领域。例如,在电信行业,L-com提供的同轴电缆组件可以用于信号传输;在医疗领域,其数据通信电缆可用于医疗设备之间的连接。

L-com的优势在于其产品的高质量和可靠性,以及对客户需求的快速响应。公司不断研发创新,以满足不断变化的市场需求。此外,L-com还提供定制化服务,以满足客户的特定需求。

ECF504-24BBS数据手册

厂牌 PDF简要描述 下载
L-COM L-COM ECF504-24BBS ECF504-24BBS数据手册

ECF504-24BBS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 173.3986
5+ ¥ 161.8387
10+ ¥ 158.9487
25+ ¥ 158.9487
50+ ¥ 156.0588
100+ ¥ 156.0588
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 173.39
直接购买
加入购物车
