KC7050T312.500P30E00

产品分类: 声表面振荡器(SAW)
厂牌: KYOCERA
产品描述: 90mA ±50ppm 312.5MHz LVPECL 3.135V 3.465V 贴片安装 7mm*5mm*1.1mm
供应商型号: KC7050T312.500P30E00
供应商: 国内现货
标准整包数: 100

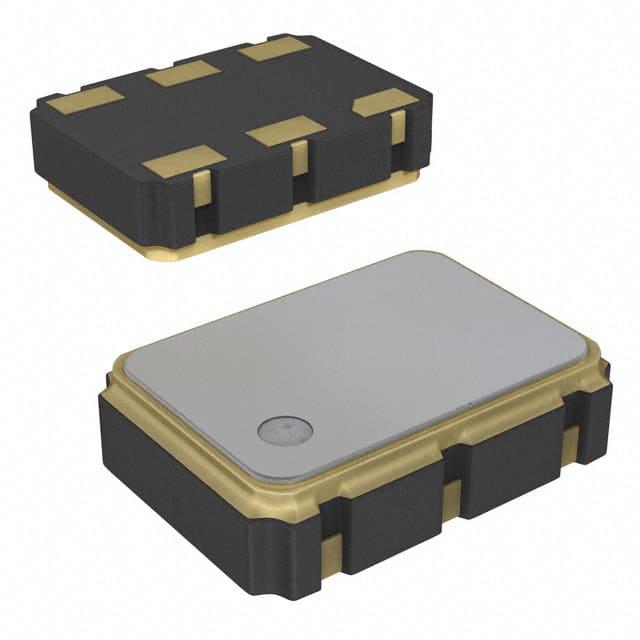

KYOCERA 声表面振荡器(SAW) KC7050T312.500P30E00

KC7050T312.500P30E00概述

    高质量文章:KC7050T-P3系列LV-PECL振荡器技术手册解析

    产品简介


    KC7050T-P3系列是一种SMD封装的LV-PECL输出时钟振荡器,设计用于高频率操作和低相位噪声。该产品广泛应用于通信、网络设备、数据处理系统和其他需要高精度时钟信号的应用领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出频率范围 | 150 700 | MHz |
    | 频率容差 ±50 | ×10−6 |
    | 存储温度范围 | -55 +125 | °C |
    | 工作温度范围(标准) | 0 +70 | °C |
    | 最大供电电压 +5 | V |
    | 供电电压 | 2.97 | 3.3 | 3.63 | V |
    | 输入电压范围 | 0 Vcc | V |
    | 低电平输入电压 30%Vcc| V |
    | 高电平输入电压 | 70%Vcc V |

    产品特点和优势


    - 出色的抖动性能:该产品具有出色的抖动性能,典型值为0.2 ps。
    - 互补LV-PECL输出:适合高频电路设计,可实现低噪声和稳定输出。
    - 广泛的频率选择范围:频率容差可达±50×10−6,确保高精度和可靠性。
    - 温度稳定性好:即使在极端环境下也能保持良好的性能表现。

    应用案例和使用建议


    KC7050T-P3系列振荡器在通信基站、路由器和交换机等设备中有广泛应用。根据手册中的建议,在电源VCC和接地之间添加一个0.01μF和10μF的电容器,以改善电源去耦效果。此外,为了优化启动时间和抑制噪声干扰,建议在实际应用中根据具体需求调整外部滤波器。

    兼容性和支持


    KC7050T-P3系列与大多数标准电路板兼容。制造商提供详细的安装指南和技术支持,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. 问题:设备启动时间过长
    - 解决方案:检查并调整电源电压,确保其符合推荐范围。

    2. 问题:输出信号抖动严重
    - 解决方案:检查电源滤波电容是否正常工作,增加或更换适当的滤波电容。

    总结和推荐


    综上所述,KC7050T-P3系列LV-PECL振荡器凭借其卓越的性能和广泛的适用性,成为高性能电子系统设计的理想选择。其出色的抖动性能、互补LV-PECL输出以及宽泛的工作温度范围使其在市场上具有显著的竞争优势。我们强烈推荐在需要高精度时钟信号的应用中使用该产品。

KC7050T312.500P30E00参数

参数
频率 312.5MHz
最大工作电压 3.465V
最大电源电流 90mA
负载电容 -
最小工作电压 3.135V
扩频带宽 -
频率稳定性 ±50ppm
输出格式 LVPECL
绝对牵引范围(APR) -
长*宽*高 7mm*5mm*1.1mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

KC7050T312.500P30E00厂商介绍

KYOCERA是一家日本跨国公司,成立于1959年,总部位于京都。公司以陶瓷技术为基础,业务涵盖了多个领域,包括通信设备、半导体设备、精密陶瓷、太阳能电池、打印机和复印机等。

KYOCERA的主营产品可以分为以下几类:
1. 通信设备:包括手机、路由器等。
2. 半导体设备:包括半导体制造设备和材料。
3. 精密陶瓷:包括电子陶瓷、工业陶瓷等。
4. 太阳能电池:包括太阳能电池板和相关设备。
5. 打印机和复印机:包括激光打印机、喷墨打印机等。

KYOCERA的产品广泛应用于通信、电子、工业、能源、办公等领域。

KYOCERA的优势在于其强大的研发能力和创新精神。公司在陶瓷技术领域拥有深厚的技术积累,能够开发出高性能、高可靠性的产品。此外,KYOCERA还注重环保和可持续发展,致力于开发绿色、节能的产品。这些优势使得KYOCERA在激烈的市场竞争中保持领先地位。

KC7050T312.500P30E00数据手册

厂牌 PDF简要描述 下载
KYOCERA 声表面振荡器(SAW) KYOCERA KC7050T312.500P30E00 KC7050T312.500P30E00数据手册

KC7050T312.500P30E00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 40.0243
1000+ ¥ 38.8235
库存: 6622
起订量: 100 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 4002.43
