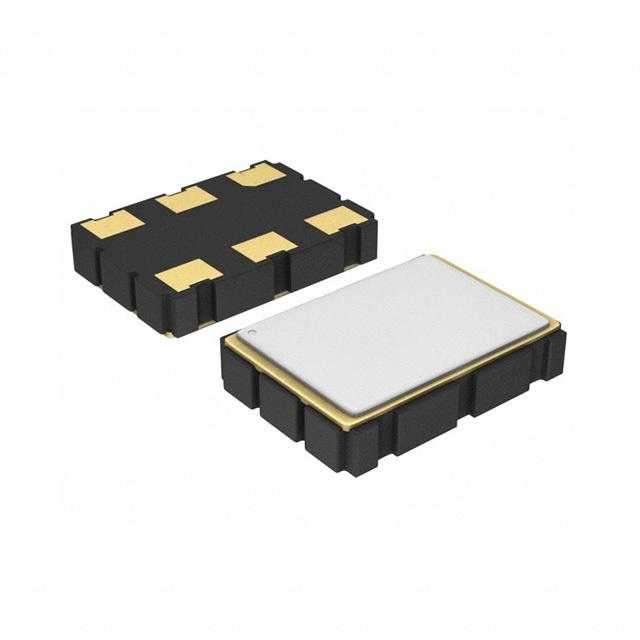

CT-212.500MCC-T

产品分类: 声表面振荡器(SAW)
厂牌: TXC/台湾晶技
产品描述: 80mA ±100ppm 212.5MHz LVDS 贴片安装 5mm*3.2mm*1.4mm
供应商型号: 2095941
供应商: 海外现货
标准整包数: 1
TXC/台湾晶技 声表面振荡器(SAW) CT-212.500MCC-T

CT-212.500MCC-T概述


    产品简介


    本篇文章将介绍TXC公司生产的CT系列SAW振荡器。这种振荡器主要用于高频率信号的生成和传输,具有多种频率范围,适用于光纤通道(Fibre Channel)、千兆以太网(Gigabit Ethernet)、串行ATA(Serial ATA)、串行连接SCSI(Serial Attached SCSI)和PCI-Express等广泛应用领域。此外,这些振荡器符合RoHS标准,无铅,确保了产品的环保性和安全性。

    技术参数


    | 参数 | 规格 |

    | 封装尺寸 | 5.0 x 3.2 x 1.2 mm |
    | 输出类型 | 差分输出 |
    | 输出频率范围 | 150 MHz 至 700 MHz |
    | 操作电压 | 2.5 V 和 3.3 V |
    | 输出负载 | 100Ω |
    | 振荡模式 | 基频 |
    | 频率稳定性 | ± 100 ppm |
    | 工作温度范围 | -10°C 至 70°C |
    | 存储温度范围 | -55°C 至 125°C |
    | 最大电压变化 | 0.9 V / 1.6 V |
    | 上升/下降时间 | 1 ns 最大值 |
    | 最大供应电流 | 80 mA |
    | 输出对称性 | 45% ~ 55% |
    | 启动时间 | 10 ms 最大值 |
    | 相位抖动(12 KHz~20 MHz)| 1 ps最大值 |

    产品特点和优势


    1. SAW基底解决方案:此振荡器采用声表面波(SAW)技术,提供低相位噪声和低抖动的高频信号。
    2. 宽电压范围:2.5 V 和 3.3 V 两种供电方式,适应不同的电路设计需求。
    3. 低相位噪声和低抖动:适合要求极低抖动的应用,例如高速数据传输。
    4. 差分输出和三态功能:提高信号完整性并简化系统集成。
    5. 广泛的工作温度范围:在极端条件下也能稳定运行。

    应用案例和使用建议


    CT系列振荡器在光纤通信、网络交换机、服务器等领域中被广泛应用。在这些应用中,低相位噪声和低抖动对于数据传输的质量至关重要。在选择此类振荡器时,建议考虑工作温度范围、电压需求以及所需的频率稳定性。例如,在一个需要精确时钟源的高速数据传输系统中,应当选择频率稳定性高的型号以确保信号的准确性。

    兼容性和支持


    CT系列振荡器具有广泛的适用性,可以轻松与其他常见的电子元器件和设备进行集成。对于技术支持,TXC公司提供了详尽的技术文档和在线支持服务,以帮助用户解决安装和调试过程中可能遇到的问题。

    常见问题与解决方案


    1. 启动时间过长:可能是由于电压不稳定或输出负载过高。调整电源电压或减少负载电阻可解决该问题。
    2. 频率不稳定:可能是温度波动过大导致。确保在规定的工作温度范围内使用。
    3. 相位抖动过大:可能是输出信号过载或电源电压不稳。适当降低输出负载或增加滤波电容可以改善抖动情况。

    总结和推荐


    总体而言,TXC公司的CT系列振荡器是一款高性能的产品,尤其适用于高要求的数据通信和计算领域。凭借其出色的低相位噪声、低抖动和宽电压范围等特性,这些振荡器在实际应用中表现出色。因此,对于需要精确和可靠的时钟源的应用场合,强烈推荐使用TXC的CT系列振荡器。

CT-212.500MCC-T参数

参数
绝对牵引范围(APR) -
频率 212.5MHz
负载电容 -
最大工作电压 -
频率稳定性 ±100ppm
最大电源电流 80mA
最小工作电压 -
扩频带宽 -
输出格式 LVDS
长*宽*高 5mm*3.2mm*1.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CT-212.500MCC-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 声表面振荡器(SAW) TXC/台湾晶技 CT-212.500MCC-T CT-212.500MCC-T数据手册

CT-212.500MCC-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
