Z2A1-AANMAN-BN0001

产品分类: FFC/FPC连接器
厂牌: AMPHENOL LTW
产品描述: Connector FFC/FPC M Cable Mount
供应商型号: ET-4164190
供应商: 海外现货
标准整包数: 1

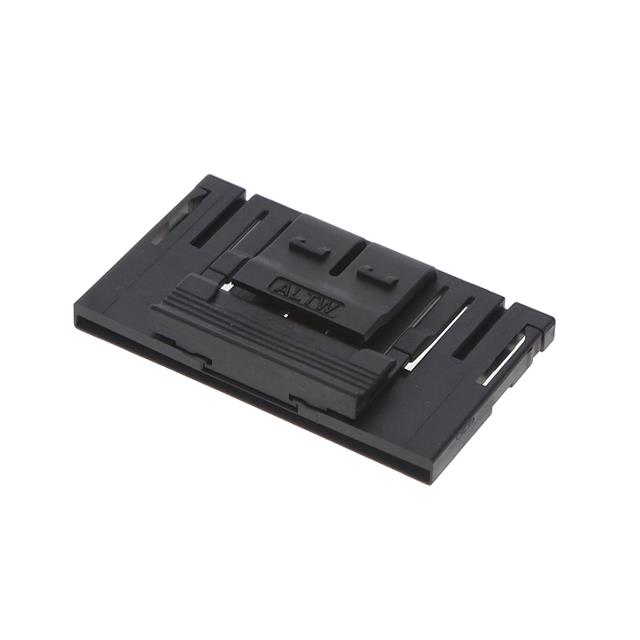

AMPHENOL LTW FFC/FPC连接器 Z2A1-AANMAN-BN0001

Z2A1-AANMAN-BN0001概述

    电子元器件技术手册:Amphenol LTW Z2A1-XXNMAN-BN0001 连接器

    1. 产品简介


    Amphenol LTW Z2A1-XXNMAN-BN0001 是一款高性能的柔性印刷电路(FPC)连接器,专为高密度和紧凑型设计的应用场合而开发。此连接器支持多种引脚配置,如40针、38针、36针和12针,具有高可靠性和稳定的电气性能。Z2A1-XXNMAN-BN0001 主要应用于移动设备、可穿戴设备、便携式医疗设备和其他需要高度集成和小型化的电子产品。

    2. 技术参数


    | 引脚数 | 长度 L (mm) | 宽度 A (mm) | 高度 B (mm) | 深度 C (mm) | 端子间距 D (mm) |
    |
    | 36 | 38.1 | 30.6 | 14.85 | 15.75 | 0.9 |
    | 38 | 39.9 | 32.4 | 16.65 | 15.75 | 0.9 |
    | 40 | 41.7 | 34.2 | 16.65 | 17.55 | 0.9 |
    | 18 | 38.1 | 30.6 | 14.85 | 15.75 | 1.8 |
    | 19 | 39.9 | 32.4 | 16.65 | 15.75 | 1.8 |
    | 20 | 41.7 | 34.2 | 16.65 | 17.55 | 1.8 |
    | 12 | 38.1 | 36.2 | 27.0 | 13.05 | 2.7 |
    - 材料:热塑性塑料,黑色。
    - 符合标准:RoHS 兼容。
    - 耐温范围:-40°C 至 +85°C。

    3. 产品特点和优势


    1. 灵活的设计:提供多种引脚数配置,满足不同应用需求。
    2. 高可靠性:采用激光蚀刻技术确保每个引脚精确对齐。
    3. 紧凑设计:小型化设计,适用于空间受限的应用。
    4. 易于安装:防止倾斜插入结构,简化组装过程。
    5. 卓越的电气性能:低接触电阻,高信号传输质量。

    4. 应用案例和使用建议


    - 应用案例:适用于智能手机、智能手表、便携式医疗设备和物联网设备。
    - 使用建议:
    - 在安装过程中确保引脚对齐正确,以避免损坏连接器。
    - 使用金手指镀层增强连接稳定性。
    - 定期检查连接器区域是否有污物或损坏,保持清洁。

    5. 兼容性和支持


    - 兼容性:适用于所有柔性印刷电路板,特别是厚度为0.25mm聚酰亚胺薄膜基材。
    - 技术支持:Amphenol LTW 提供详尽的技术文档和客户支持服务,确保客户能够顺利完成安装和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚位置不对齐 | 检查并重新调整插头位置,确保正确插入。 |
    | 接触电阻过高 | 清洁连接器接口,检查引脚是否变形或损坏。 |
    | 插入时困难 | 确保插头与插座完全对齐后再施力插入。 |
    | 连接不稳定 | 检查金手指镀层是否完好,必要时重新镀金。 |

    7. 总结和推荐


    综上所述,Amphenol LTW Z2A1-XXNMAN-BN0001 连接器凭借其灵活的设计、高可靠性、紧凑尺寸和易于安装的特点,在各种高端电子产品中表现出色。它能够满足现代电子设备对于高密度和小型化的需求。强烈推荐使用此连接器以提升产品的性能和可靠性。

Z2A1-AANMAN-BN0001参数

参数
连接器/触头类型 -
扁平柔性类型 -
板上高度 -
端接 -
外壳颜色 -
触头镀层 -
额定电流 -
针脚数 -
间距 -
包装方式 托盘

Z2A1-AANMAN-BN0001厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

Z2A1-AANMAN-BN0001数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW FFC/FPC连接器 AMPHENOL LTW Z2A1-AANMAN-BN0001 Z2A1-AANMAN-BN0001数据手册

Z2A1-AANMAN-BN0001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5067 ¥ 22.664
10+ $ 1.9663 ¥ 17.7787
25+ $ 1.8125 ¥ 16.3877
40+ $ 1.5579 ¥ 14.0862
200+ $ 1.3271 ¥ 11.9986
400+ $ 1.2481 ¥ 11.2845
600+ $ 1.2029 ¥ 10.8764
1000+ $ 1.1298 ¥ 10.2155
2400+ $ 1.1008 ¥ 9.9526
库存: 305
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.66
