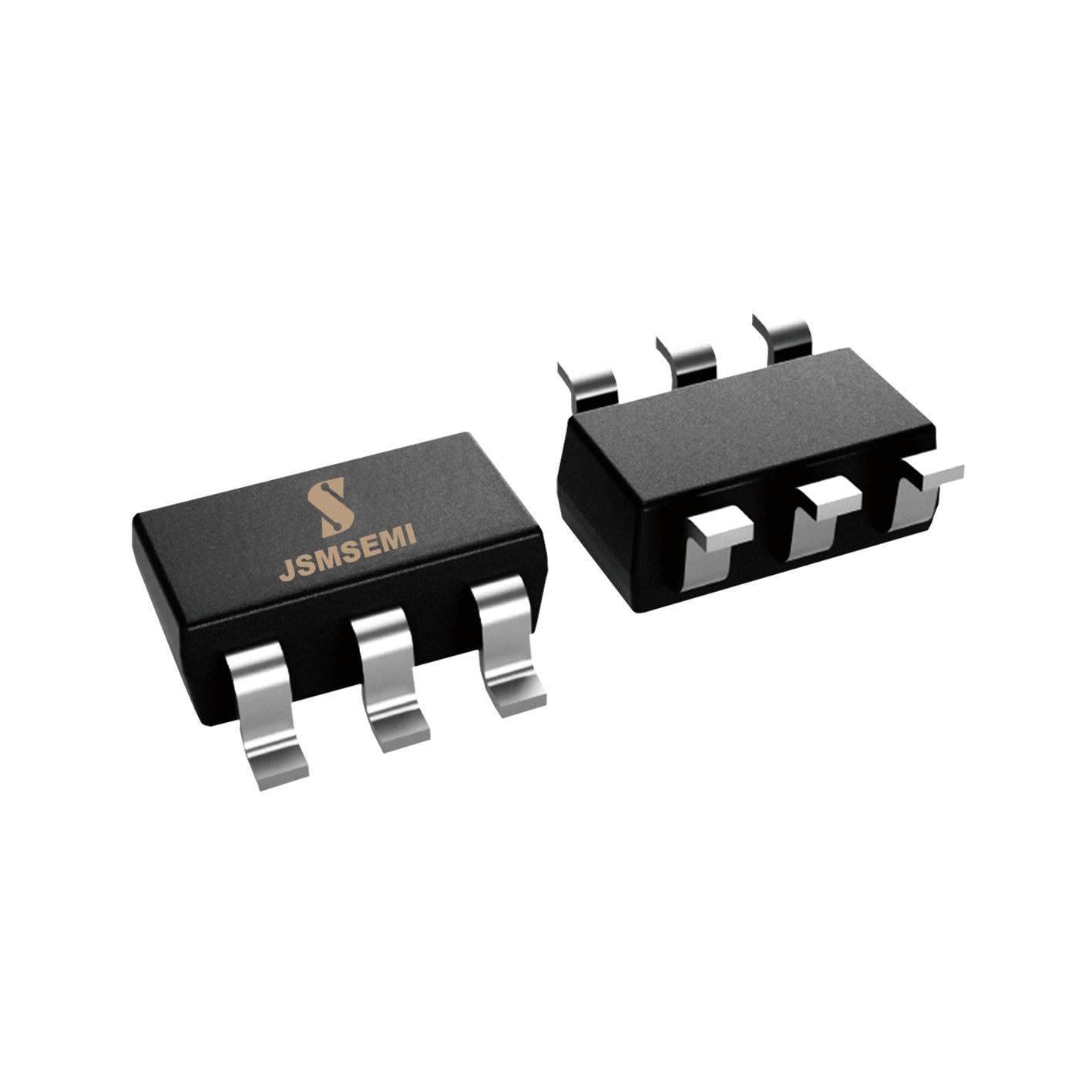

JSM4057

产品分类: 电池管理芯片
产品描述: 电源电压: 6.5V 最大充电电流: 500mA
供应商型号: JSM4057 SOT-23-6
供应商: 云汉优选
标准整包数: 100
JSMICRO/深圳杰盛微 电池管理芯片 JSM4057

JSM4057概述

    JSM4057 单节锂离子电池充电器技术手册

    产品简介


    JSM4057 是一款专为单节锂离子电池设计的线性充电器。它具有高集成度的特点,内置防倒充电路和智能热调节功能,无需额外的MOSFET、检测电阻器和隔离二极管。JSM4057 主要应用于便携式设备,如手机、PDA、蓝牙耳机、GPS 设备、充电座、数码相机和迷你音响等。其简洁的外部应用电路使得它特别适合 USB 和适配器电源工作。

    技术参数


    - 输入电源电压: -0.3~7 V
    - 充电截止电压: 4.2V ±1%
    - 最大充电电流: 600 mA
    - 预充电压: 2.9V
    - 涓流充电电流: 40~80 mA
    - 待机电流: ≤3 μA
    - 工作温度范围: -40℃~85℃
    - 存储温度范围: -65℃~125℃
    - 输入电源电压欠压保护阈值: 3.5~3.9 V
    - 封装形式: SOT23-6L

    产品特点和优势


    1. 智能热调节功能:通过智能热调节功能,JSM4057 可以自动调节充电电流,以适应大功率操作或高环境温度,从而避免过热损坏。
    2. 无需外部组件:无需外部 MOSFET、检测电阻器和隔离二极管,减少了外部元器件数量和复杂性。
    3. 智能再充电功能:JSM4057 在电池电压降至 4.1V 以下时自动开始新的充电周期,从而避免不必要的反复充电,延长电池寿命。
    4. 高精度充电管理:高精度的电压基准源、误差放大器和电阻分压网络确保电池端调制电压的精度在 1% 以内,满足锂离子电池和锂聚合物电池的要求。

    应用案例和使用建议


    - 应用案例:JSM4057 可广泛应用于各种便携式设备中,如智能手机、PDA、蓝牙耳机等。其紧凑的设计和低功耗特性使其成为这类设备的理想选择。
    - 使用建议:为了更好地利用 JSM4057 的智能热调节功能,可以通过在输入电源与 VCC 之间串联一个小电阻来降低 IC 的 VCC 与 BAT 两端的压降,从而增加充电电流。此外,在设计充电电路时,可以考虑增加一个外部滤波电容以实现充电电流的软启动,确保充电过程的平稳。

    兼容性和支持


    JSM4057 采用标准的 SOT23-6L 封装,与其他标准电子元器件兼容良好。JSMICRO Semiconductor 提供详细的技术文档和专业支持,帮助用户在使用过程中解决可能出现的问题。

    常见问题与解决方案


    1. 问题:电池充电电流不足。
    - 解决方案:检查 PROG 电阻的阻值是否正确设置。参考公式 RPROG = 1000V / IBAT 计算合适的电阻值。

    2. 问题:电池电压未达到预期的充电截止电压。
    - 解决方案:检查输入电源电压是否稳定在正常范围内。确保 VCC 电压高于欠压锁定阈值。

    总结和推荐


    JSM4057 单节锂离子电池充电器凭借其智能化的热调节功能、无需外部组件的设计以及高精度的充电管理,成为便携式设备的理想选择。其广泛的适用性和良好的市场竞争力使其在市场上脱颖而出。如果你正在寻找一款高性能、易于集成的锂离子电池充电器,JSM4057 是一个非常值得推荐的产品。

JSM4057参数

参数
最小输出电压 -
功能 -
最大输出电压 -
输出电流 -
最小工作供电电压 -
最大工作供电电压 -
故障保护 -
电池类型 -
接口类型 -
通用封装 SOT-23-6

JSM4057厂商介绍

JSMICRO公司是一家专注于微电子领域的高科技企业,致力于研发和生产各类高性能的微电子组件和系统。公司主营产品包括但不限于:

1. 集成电路(IC):涵盖模拟、数字和混合信号集成电路,广泛应用于通信、计算机、消费电子等领域。
2. 传感器:包括温度、湿度、压力、光敏等各类传感器,服务于工业自动化、环境监测、医疗设备等行业。
3. 微控制器(MCU):提供多种高性能微控制器,适用于智能家居、物联网设备、汽车电子等市场。
4. 存储器:包括闪存(Flash)、随机存取存储器(RAM)等,满足不同数据存储需求。

JSMICRO的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 快速响应:灵活的供应链管理,快速响应市场变化和客户需求。

JSMICRO以其卓越的产品和服务,赢得了全球客户的信赖和支持。

JSM4057数据手册

厂牌 PDF简要描述 下载
JSMICRO/深圳杰盛微 电池管理芯片 JSMICRO/深圳杰盛微 JSM4057 JSM4057数据手册

JSM4057封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.144
200+ ¥ 0.1416
300+ ¥ 0.138
库存: 300000
起订量: 100 增量: 3000
交货地:
最小起订量为:100
合计: ¥ 14.4
直接购买
加入购物车
