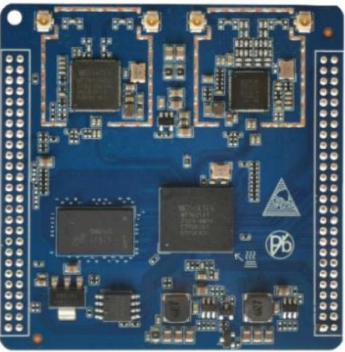

DSOM-090M-1

产品分类: 核心板
产品描述: 主芯片:MT7621AT+MT7603EN+MT7613BEN CPU:dual-core MIPS1004K, main frequency 880MHz RAM: 512 DDR3 (optional 128MB ~ 512MB) Storage:4GB/8GB eMMC,64MB SPI Flash 以太网:10/100/1000M bps WAN.LAN1.LAN2.LAN3.LA 无线网络:2.4GHz/5.0GHz WiFi USB:USB 2.0 × 1、USB3.0 × 1 (external) 调试:调试串口× 1,用于开发调试 扩展接口:Support PWM×4, UART×3, I2C×1, SPI×1, I2S×1, SDXC, PCIe Host ×3, RGMII TMII/MII ×1, 2.4G/5G ANT interface 工作温度:-10°C to +70°C 储存温度:-20°C to +80°C 系统支持:MTK-openwrt-3.10.14, based on Linux platform 尺寸:65.0*65.0*1.6mm 接口类型:Stamp Hole 104pins, 1.2mm pitch
供应商型号: DSOM-090M-1
供应商: 国内现货
标准整包数: 1
DUSUN/浙江东胜物联 核心板 DSOM-090M-1

DSOM-090M-1概述


    产品简介


    MT7621 DUSUN Core Board(型号:DSOM-090M)是杭州软库科技有限公司(Hangzhou Roombanker Technology Co., Ltd.)推出的一款高性能核心板,采用了联发科(MTK)的MT7621A解决方案。这款产品集成了双核MIPS1004K处理器,最高主频可达880MHz,并配备了多种高速接口,广泛应用于物联网(IoT)、路由器、网关等场合。

    技术参数


    基本参数
    - 主芯片:MT7621AT + MT7603EN + MT7613BEN
    - CPU:双核MIPS1004K,主频880MHz
    - 内存:512MB DDR3(可选128MB至512MB)
    - 存储:4GB/8GB eMMC
    - 闪存:64MB SPI Flash
    - 硬件特性
    - 五口千兆以太网接口(WAN/LAN1-LAN4)
    - 双频Wi-Fi(2.4GHz/5.0GHz)
    - USB 2.0 × 1,USB 3.0 × 1(外置)
    - 调试串口 × 1(用于开发和调试)
    - 扩展接口:PWM × 4,UART × 3,I2C × 1,SPI × 1,I2S × 1,SDXC,PCIe主机 × 3,RGMII,TMII/MII × 1,2.4G/5G天线接口
    - 工作温度范围:-10°C 至 +70°C
    - 存储温度范围:-20°C 至 +80°C
    - 操作系统:OpenWRT(基于Linux平台)
    射频

    技术参数


    - 发射功率
    - 2.4G:
    - 802.11b-11Mbps: 17±1.5dBm & <-15dB@11b
    - 802.11g-54Mbps: 15±1.5dBm & <-25dB@11b
    - 802.11n - HT20-65Mbps: 14±1.5dBm & <-28dB@11b
    - 802.11n - HT40-300Mbps: 14±1.5dBm & <-28dB@11b
    - 5G:
    - 18.0±2dBm & <-25dB@11a 54Mbps
    - 17.0±2dBm & <-28dB@5G-11n-HT20-MCS7
    - 17.0±2dBm & <-28dB@5G-11n-HT40-MCS7
    - 16.5±2dBm & <-32dB@5G-11ac-HT80-MCS9
    - 接收灵敏度
    - 2.4G:
    - 11b 1Mbps: -94dBm@PER<8%
    - 11b 11Mbps: -84dBm@PER<8%
    - 11g 54Mbps: -72dBm@PER<10%
    - 11n-HT40-MCS7-2.4G: -65dBm@PER<10%
    - 5G:
    - 11a 54Mbps: -70dBm@PER<10%
    - 11n-HT40-MCS7-5G: -65dBm@PER<10%
    - 11ac-HT80-MCS9-5G: -57dBm@PER<10%

    产品特点和优势


    MT7621 DUSUN Core Board具备多项独特功能,使其在众多同类产品中脱颖而出。具体包括:
    - 高性能双核处理器,最大主频达到880MHz,提供强大的计算能力。
    - 支持多端口千兆以太网连接,适用于各类网络需求。
    - 具备双频Wi-Fi(2.4GHz/5.0GHz),分别支持300Mbps和900Mbps的数据传输速率,满足不同无线应用场景的需求。
    - 内置丰富的扩展接口,包括USB、SPI、I2C等,便于与其他设备进行连接。
    - 支持多种工作模式(AP、ROUTER),灵活应对各种网络部署需求。
    - 工作环境适应性强,能在较宽的工作温度范围内稳定运行,适合户外或工业级应用场景。

    应用案例和使用建议


    MT7621 DUSUN Core Board广泛应用于家庭路由器、企业级网关、无线监控系统等多种场合。例如,在智能家居系统中,可以利用其双频Wi-Fi功能实现高带宽的网络覆盖;在工业环境中,由于其强大的性能和宽泛的工作温度范围,可以作为可靠的网络节点使用。为了最大化其性能,建议用户根据实际需求合理选择合适的内存配置,并定期检查系统更新,以确保最佳的运行状态。

    兼容性和支持


    MT7621 DUSUN Core Board与其他标准设备兼容良好,可以轻松集成到现有的网络架构中。杭州软库科技有限公司提供了详细的技术文档和支持服务,帮助用户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    在使用MT7621 DUSUN Core Board的过程中,用户可能会遇到以下问题:
    - 问题1:设备无法正常启动
    - 解决方案:请检查电源输入是否正确,并确保所有连接线缆均安装到位。

    - 问题2:无线信号不稳定
    - 解决方案:调整天线方向或尝试更改Wi-Fi频道,如果问题依然存在,请参考高级设置选项中的射频参数调整建议。
    - 问题3:系统卡顿或反应迟缓
    - 解决方案:检查当前运行的应用程序占用资源情况,必要时可升级内存或进行系统优化。

    总结和推荐


    总体来看,MT7621 DUSUN Core Board凭借其高性能的处理能力、灵活的网络接口和广泛的兼容性,成为市场上一款极具竞争力的产品。对于需要构建高效、可靠网络系统的用户来说,它是一个值得考虑的选择。如果您正在寻找一个强大的核心板来满足您的特定需求,那么MT7621 DUSUN Core Board无疑是值得推荐的。

DSOM-090M-1参数

参数
处理器 -
芯片平台 -
工作电压 -
内存 -
接口 -

DSOM-090M-1厂商介绍

Dusun公司是一家领先的高科技企业,专注于研发和生产各类精密仪器和设备。公司主营产品分为以下几类:

1. 精密测量设备:包括高精度测量仪、光学测量系统等,广泛应用于制造业、科研等领域,为客户提供精确的测量解决方案。

2. 工业自动化设备:涵盖机器人、自动化生产线等,助力企业提高生产效率和降低成本,广泛应用于汽车、电子等行业。

3. 环境监测仪器:包括空气质量监测、水质分析等设备,为环境保护和资源管理提供科学依据。

4. 医疗设备:包括高端影像诊断设备、手术辅助机器人等,为医疗机构提供先进的诊疗工具。

Dusun的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 品质保证:严格遵循国际质量标准,确保产品的可靠性和稳定性。

3. 客户服务:提供全方位的技术支持和售后服务,满足客户的个性化需求。

4. 市场拓展:在全球范围内建立了完善的销售和服务网络,产品远销世界各地。

DSOM-090M-1数据手册

厂牌 PDF简要描述 下载
DUSUN/浙江东胜物联 核心板 DUSUN/浙江东胜物联 DSOM-090M-1 DSOM-090M-1数据手册

DSOM-090M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 310
50+ ¥ 304
100+ ¥ 295
库存: 100
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 310
