DSOM-070N

产品分类: 核心板
产品描述: 多核处理:Quad Arm Cortex-A53; Cortex-M4F GPU:OpenGL? ES 3.1, OpenGL? 3.0, Vulkan?, Open CL? 1. 双独立显示界面: MIPI-DSI (4-lanes); HDMI 2.0a 视频回放:4Kp60 with High Dynamic Range (h.265, VP9), 4Kp30 (h.264), 1080p60 (MPEG2, MPEG4p2, VC1, VP8, RV9, AVS/AVS+, h.263, DiVX), MJPEG - 8x8 音频:6x I2S/SAI (20+ channels, each 32-bits @384 kHz); S/PDIF Tx/Rx; DSD512 双摄像头接:MIPI-CSI (4-lanes each) 外部内存接口:LPDDR4, DDR4, DDR3L; Quad SPI with XIP Usb:双USB 3.0 C型,带PHY Pcie:双 PCIe 和 L1 基板 可从低功耗模式快速唤醒 以太网:Gigabit Ethernet controller supporting AVB and EEE OS:Linux? OS, Android?, Windows 10 IoT Core, FreeRTOS? 温度:Consumer (0°C to 95°C Tj);?Industrial (-40°C to 105°C Tj) Package:FCBGA, 0.65 mm pitch
供应商型号: DSOM-070N
供应商: 国内现货
标准整包数: 1

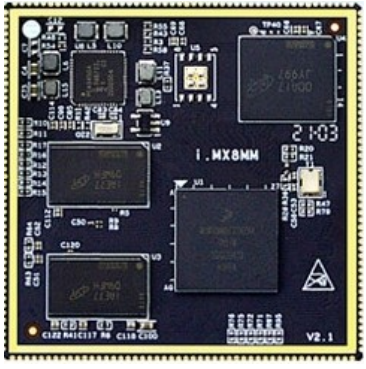

DUSUN/浙江东胜物联 核心板 DSOM-070N

DSOM-070N概述

    电子元器件产品技术手册:DSOM-070N
    杭州软库科技有限公司
    地址:杭州市大关路 189 号万通中心 A 幢 8 楼,310004
    电话:+86-571-86769027/8
    网址:www.dusuniot.com www.dusunremotes.com www.dusunlock.com

    1. 产品简介


    1.1 目的与描述
    DSOM-070N 是一款基于 i.MX8m 的核心板,属于 NXP 公司的 i.MX8 系列应用处理器。该处理器采用 Arm® Cortex®-A53 和 Cortex-M4 内核,专为从消费级家庭音频到工业建筑自动化和移动计算等各种应用场景提供高级音频、语音和视频处理能力。
    1.2 产品设计
    DSOM-070N 集成了多种先进功能,包括:
    - 支持全 4K 超高清分辨率和 HDR(HDR10 和 HLG)视频。
    - 提供超过 20 个音频通道,每个通道支持高达 384kHz。
    - 支持 DSD512 音频格式。
    - 适用于无风扇操作,具有低热系统成本和长电池寿命。
    - 提供灵活的内存选项。
    - 配备最新的高速接口以实现灵活连接。

    2. 技术参数


    2.1 i.MX 8m 块图
    (块图见原文)
    2.2 i.MX 8m 规格
    - 多核处理:四核 Arm Cortex-A53;Cortex-M4F
    - 图形处理单元 (GPU):OpenGL® ES 3.1,OpenGL® 3.0,Vulkan®,Open CL™ 1.2
    - 双独立显示接口:MIPI-DSI(4 车道);HDMI 2.0a
    - 视频播放:支持 4Kp60 HDR(h.265, VP9),4Kp30(h.264),1080p60(MPEG2, MPEG4p2, VC1, VP8, RV9, AVS/AVS+, h.263, DiVX),MJPEG – 8x8
    - 音频:6 个 I2S/SAI(每个 20+ 通道,每通道 32 位 @384kHz);S/PDIF Tx/Rx;DSD512
    - 双摄像头接口:MIPI-CSI(每个 4 车道)
    - 外部内存接口:LPDDR4, DDR4, DDR3L;Quad SPI with XIP
    - USB:双 USB 3.0 Type C with PHY
    - PCIe:双 PCIe,支持 L1 子状态以实现低功耗模式下的快速唤醒
    - 以太网:千兆以太网控制器,支持 AVB 和 EEE
    - 操作系统:Linux® OS, Android™, Windows 10 IoT Core, FreeRTOS®
    - 工作温度范围:消费者级(0°C 至 95°C Tj);工业级(-40°C 至 105°C Tj)
    - 封装:FCBGA,0.65 mm pitch

    3. 产品特点和优势


    DSOM-070N 集成了一系列独特功能,使其在各类应用场景中表现卓越:
    - 高级视频处理:支持全 4K 超高清分辨率和 HDR,能够处理复杂的多媒体内容。
    - 高级音频处理:支持超过 20 个音频通道,每个通道高达 384kHz,适合高端音响系统。
    - 无风扇设计:优化的热管理确保了长寿命和低噪音运行。
    - 灵活的内存和接口:多种内存选项和最新的高速接口增强了系统的灵活性和可扩展性。
    这些特点使得 DSOM-070N 在诸如智能家居、工业控制和移动计算等领域中表现出强大的竞争力。

    4. 应用案例和使用建议


    应用场景
    DSOM-070N 已经广泛应用于多个领域:
    - 智能家居:支持全 4K 超高清视频和高级音频处理,适用于智能电视和多媒体音箱。
    - 工业控制:通过其高级视频和音频处理能力,可以在工厂自动化系统中实现远程监控和诊断。
    - 移动计算:其低功耗设计使其成为便携式设备的理想选择。
    使用建议
    对于初次使用 DSOM-070N 的用户,我们建议:
    - 确保良好的散热:虽然该板设计为无风扇操作,但在高温环境下仍需注意散热。
    - 合理配置内存:根据具体应用需求选择合适的内存配置,以确保最佳性能。
    - 熟悉开发环境:在开发过程中,利用 NXP 提供的丰富文档和工具,可以更高效地完成项目。

    5. 兼容性和支持


    DSOM-070N 与其他主流操作系统(如 Linux、Android、Windows 10 IoT Core 和 FreeRTOS)完全兼容。杭州软库科技有限公司提供了全面的技术支持,包括软件开发套件(SDK)、硬件参考设计和在线技术支持。

    6. 常见问题与解决方案



    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查电源和接口连接,确保正确配置启动设置。 |
    | 视频卡顿 | 确认视频编码器设置正确,并检查内存带宽是否足够。 |
    | 音频质量问题 | 检查音频驱动程序是否安装正确,尝试更新固件。 |

    7. 总结和推荐



    总结


    DSOM-070N 是一款功能强大且高度集成的核心板,适用于多种复杂的应用场景。它集成了先进的视频和音频处理能力,优化了热管理和电源效率,提供了灵活的内存和接口选项。
    推荐
    基于其出色的性能和广泛的适用性,我们强烈推荐 DSOM-070N 用于需要高性能视频和音频处理的项目。无论是智能家居、工业自动化还是移动计算,DSOM-070N 都能提供卓越的性能和可靠性。

DSOM-070N参数

参数
内存 -
接口 -
处理器 -
芯片平台 -
工作电压 -
通用封装 FCBGA

DSOM-070N厂商介绍

Dusun公司是一家领先的高科技企业,专注于研发和生产各类精密仪器和设备。公司主营产品分为以下几类:

1. 精密测量设备:包括高精度测量仪、光学测量系统等,广泛应用于制造业、科研等领域,为客户提供精确的测量解决方案。

2. 工业自动化设备:涵盖机器人、自动化生产线等,助力企业提高生产效率和降低成本,广泛应用于汽车、电子等行业。

3. 环境监测仪器:包括空气质量监测、水质分析等设备,为环境保护和资源管理提供科学依据。

4. 医疗设备:包括高端影像诊断设备、手术辅助机器人等,为医疗机构提供先进的诊疗工具。

Dusun的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 品质保证:严格遵循国际质量标准,确保产品的可靠性和稳定性。

3. 客户服务:提供全方位的技术支持和售后服务,满足客户的个性化需求。

4. 市场拓展:在全球范围内建立了完善的销售和服务网络,产品远销世界各地。

DSOM-070N数据手册

厂牌 PDF简要描述 下载
DUSUN/浙江东胜物联 核心板 DUSUN/浙江东胜物联 DSOM-070N DSOM-070N数据手册

DSOM-070N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 418
50+ ¥ 409
100+ ¥ 397
库存: 100
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 418
