62684-502100AHLF

产品分类: FFC/FPC连接器
厂牌: AMPHENOL
产品描述: 焊盘 500μm 50pin 米黄色 2mm FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: 3881798
供应商: 海外现货
标准整包数: 2000

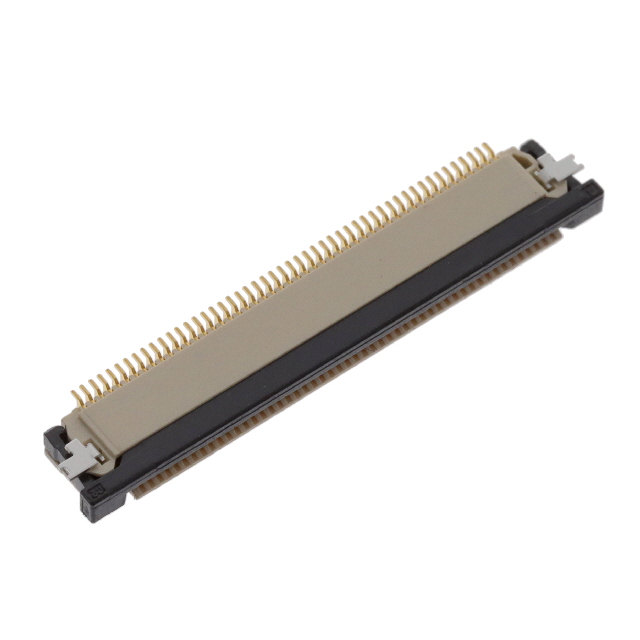

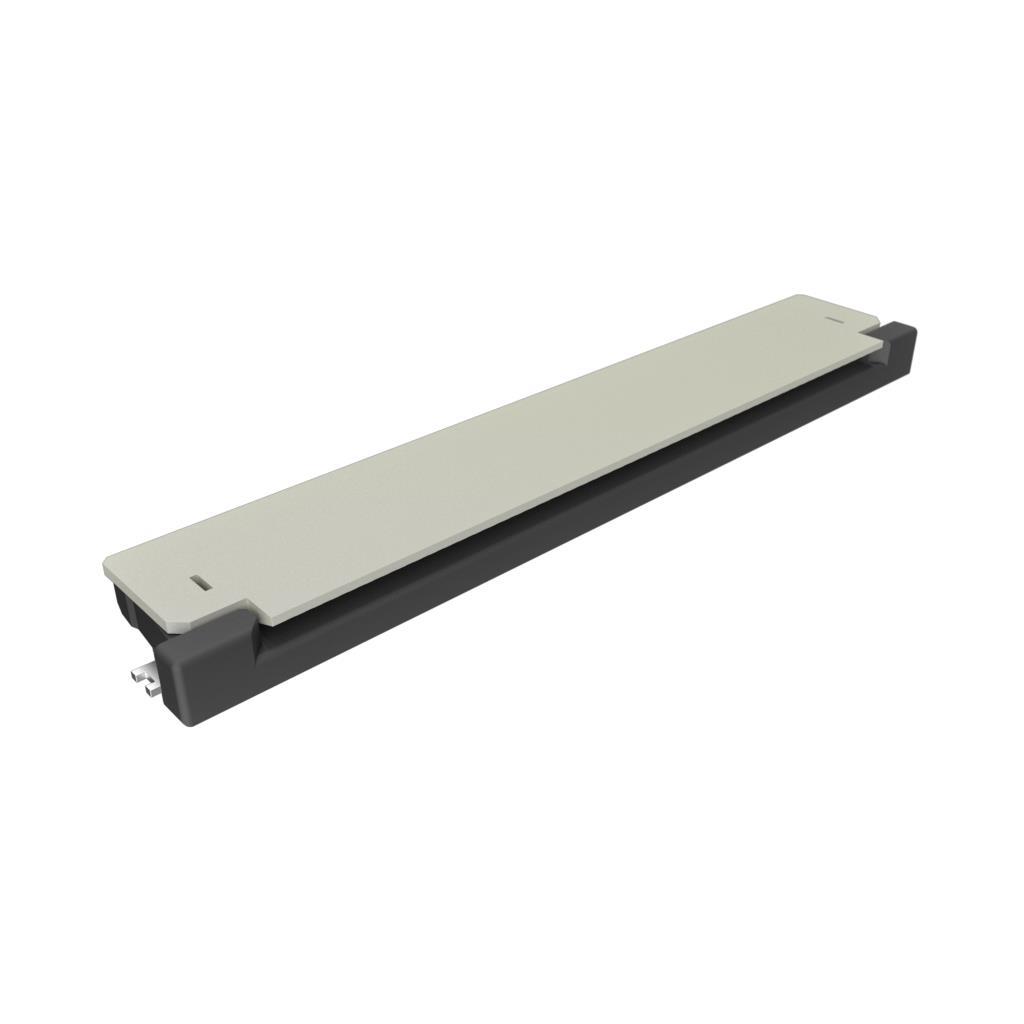

AMPHENOL FFC/FPC连接器 62684-502100AHLF

62684-502100AHLF概述

    OPU系列0.5毫米间距零插拔力直角FFC/FPC连接器技术手册

    产品简介


    OPU系列是Amphenol-CS推出的一款具有0.5毫米间距的零插拔力(ZIF)直角FFC/FPC连接器。这些连接器广泛应用于汽车多媒体、导航系统、仪表盘、照明、游戏设备、液晶和OLED显示器、基站、交换机、控制器、存储设备、人机接口(HMI)、自动售货机、可编程逻辑控制器(PLC)、驱动器、超声波设备、病人监护仪、核磁共振(MRI)、计算机断层扫描(CT)、输液泵、医院床铺等各类设备中。它们的主要功能在于实现FFC/FPC电缆的稳定连接,提供高可靠性和耐用性,同时具备广泛的温度适应能力。

    技术参数


    | 参数类别 | 规格 |

    | 材料 |
    • 外壳:LCP,自然色(UL94V-0)
    • 操作器:PPS,黑色(UL94V-0)
    • 触点:磷青铜
    • 端子:黄铜
    |
    | 机械性能 |
    • FFC/FPC保持力:0.25N/触点(最小)
    • 耐久性:20次插拔循环
    |
    | 电气性能 |
    • 电压等级:交流/直流50V
    • 电流等级:交流/直流0.5A
    • 接触电阻:初始值最大30mΩ
    • 绝缘电阻:最小100MΩ
    • 介电耐压:在200V交流,1mA,1分钟内无短路或击穿现象
    |
    | 环境 |
    • 工作温度范围:-55°C到+85°C
    |
    | 认证 |
    • UL文件编号:E66906
    • 符合RoHS标准
    |

    产品特点和优势


    - 零插拔力滑动机构:ZIF设计使得电缆插入过程简单且不造成应力,提高了连接的可靠性。
    - 强固的FFC/FPC保留机制:滑块确保电缆的稳定性,防止振动影响。
    - 防止焊接和助焊剂渗漏的设计:确保焊接质量。
    - 高温度耐受材料:塑料外壳可在-55°C至+85°C的工作环境中保持性能稳定。
    - 广泛的应用范围:从32到60个触点可供选择,适用于多种设备。
    - 环保特性:无铅、无卤素,符合环保健康安全要求。

    应用案例和使用建议


    该系列产品广泛应用于如汽车、工业控制、医疗等领域。例如,在车载导航系统中,OPU系列连接器确保了系统在恶劣环境下依然能够稳定工作。在选择使用该连接器时,需要根据具体应用的FFC/FPC电缆厚度来确定合适的型号。
    使用建议:
    - 在安装过程中要特别注意电缆的正确对齐,避免损坏触点。
    - 使用过程中应定期检查连接器的状态,以确保长期可靠运行。

    兼容性和支持


    OPU系列连接器可以与各种制造商的FFC/FPC电缆兼容。厂商提供了详细的使用手册和技术支持服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查电缆是否正确安装,确认连接器未受物理损伤。 |
    | 接触不良 | 清理触点,确保无氧化物或污垢影响。 |
    | 插入力大 | 确认操作是否按照正确的方式进行,如有必要更换新的连接器。 |

    总结和推荐


    OPU系列0.5毫米间距的零插拔力直角FFC/FPC连接器以其出色的稳定性和耐久性,特别是在极端温度下的表现,使其成为众多应用领域的理想选择。对于追求高性能、高稳定性的用户来说,这款连接器是一个值得信赖的选择。因此,我们强烈推荐在相关项目中使用此款产品。

62684-502100AHLF参数

参数
额定电流 500mA
触头镀层
板上高度 2mm
扁平柔性类型 FPC
间距 500μm
针脚数 50pin
外壳颜色 米黄色
端接 焊盘
连接器/触头类型 底部
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

62684-502100AHLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

62684-502100AHLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL FFC/FPC连接器 AMPHENOL 62684-502100AHLF 62684-502100AHLF数据手册

62684-502100AHLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
