JPEPL5012NE

厂牌: AMPHENOL
产品描述:
供应商型号: AV-A-BENJPEPL5012NE
供应商: Avnet
标准整包数: 1000
AMPHENOL 电位器及其他可变电阻器 JPEPL5012NE

JPEPL5012NE概述

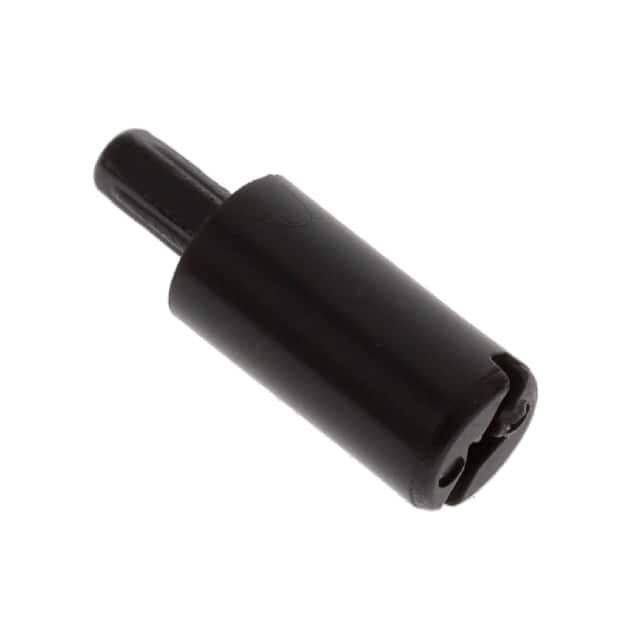

    PT10 10mm Carbon Potentiometer

    产品简介


    PT10系列是一款专为需要频繁调整的应用而设计的10毫米碳膜电位计。该产品采用无轴设计,允许使用各种定制接合机构,如定制旋钮、电机控制或人机界面调节。它具有宽泛的应用范围,适用于测试和测量设备、消费电子、家电、小型发动机、机器人、运动控制器及医疗设备控制面板等领域。

    技术参数


    - 旋转角度: 235° ± 5°
    - 扭矩: 0.4至2 Ncm(0.6至2.7英寸盎司)
    - 寿命: > 5 Ncm(< 7英寸盎司),达10万次循环
    - 阻值范围: 100 Ω 至 5 MΩ(线性,对数和反对数)
    - 最大电压: 200 VDC(带限流), 100 VDC(无限流)
    - 额定功率: 0.15 W(带限流),0.07 W(无限流)
    - 温度范围: -25°C至+70°C(-13°F至+158°F)
    - 电阻精度: ± 20%
    - 端子材料: 黄铜(H07和V05型号)

    产品特点和优势


    PT10电位计具有以下独特功能和优势:
    - 碳电阻元件: 碳电阻提供高可靠性和稳定性。
    - 防尘密封: 防止灰尘进入,延长使用寿命。
    - 聚酯基板: 基板材料耐用且耐腐蚀。
    - 多种刻度选项: 包括初位置、50% 和终位置的拨片位置选择。
    - 低扭矩版本: 适用于需要低力操作的应用场合。
    - 特殊斜率选项: 可选线性、对数和反对数。
    - 符合UL 94V-0标准: 防火材料。
    - 切割轨道选项: 可选开路配置。
    - 机械止动点: 提供精确控制。
    - 特殊开关选项: 满足特定应用需求。

    应用案例和使用建议


    PT10电位计广泛应用于多个领域,例如:
    - 医疗设备控制面板: 需要精准且重复性高的调节功能。
    - 消费电子产品: 如音响调音台,需要稳定可靠的控制。
    - 家用电器: 用于空调和热水器的温度调节。
    建议在应用过程中注意环境温度的影响,并确保选择合适的阻值范围以避免过载。

    兼容性和支持


    PT10系列电位计可以与其他机械组件和电路设计兼容,提供多种安装方法和接线方案。此外,供应商还提供了详细的文档和支持服务,以帮助用户进行设计和调试。客户也可以根据具体需求定制产品的电气和机械参数。

    常见问题与解决方案


    - 问题: 使用过程中出现接触不良。
    - 解决方案: 检查接线是否正确连接,并检查是否有足够的扭矩来保证良好的接触。
    - 问题: 温度范围内的性能变化。
    - 解决方案: 根据具体应用温度选择合适的工作范围,并在必要时采取额外的热管理措施。

    总结和推荐


    PT10 10mm碳膜电位计以其高可靠性、精确度和多样的应用特性,是众多控制应用的理想选择。其广泛的应用范围和定制化选项使其在市场上具有很强的竞争力。如果您正在寻找一款多功能且可靠的电位计,PT10将是您的理想选择。

JPEPL5012NE参数

参数
电阻值 -
精度 -
额定功率 -
温度系数 -
额定电压 -
锥度 -
长*宽*高 10mm(高度)
零件状态 在售
包装方式 散装
