55510-134LF

厂牌: AMPHENOL
产品描述: Push-Pull,Receptacle 2mm 2 34pin 2A 760nm 金 黑色 SMD,P=2mm 贴片安装 33.92mm(长度)*6mm(高度)
供应商型号: 649-55510-134LF
供应商: Mouser
标准整包数: 1

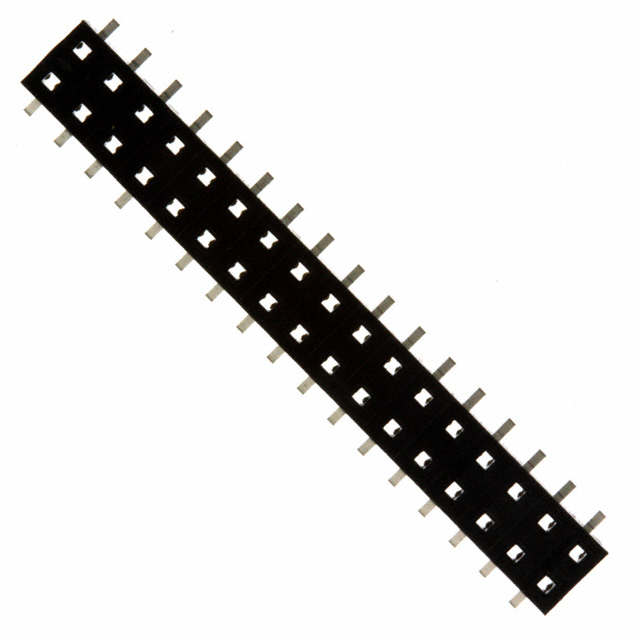

AMPHENOL 矩形连接器 - 针座 - 插座/母插口 55510-134LF

55510-134LF概述


    产品简介


    Minitek® 2.00mm 接收器是Amphenol Information Communications and Commercial Products公司推出的紧凑型板对板和线对板连接器家族的一员。这款接收器主要适用于输入/输出模块、服务器驱动和可编程逻辑控制器(PLC)等领域,具备高效的电力传输能力和灵活的设计选项。其核心特点包括双焊尾设计、可选表面处理和模组化系统,使得其在汽车、服务器和其他工业自动化领域的应用中具有显著的优势。

    技术参数


    - 插针材料:磷青铜
    - 外壳材料:高温热塑性塑料(黑色,UL94V-0等级)
    - 镀层选项:
    - 1:接触区镀0.76μm金/GXT®,尾部镀2μm以上雾面锡
    - 2:接触区镀0.38μm金/GXT®,尾部镀2μm以上雾面锡
    - 3:接触区镀0.20μm金/GXT®,尾部镀2μm以上雾面锡
    - 9:接触区镀1.27μm镍,尾部镀2μm以上雾面锡
    - 电气性能:
    - 耐压:650V
    - 绝缘电阻:最小1000MΩ
    - 电流容量:所有触点供电时为2A
    - 机械性能:
    - 循环次数:100次插拔
    - 包装方式:
    - 管装
    - 带卷式,适用于SMT及可选规格
    - 认证:
    - UL94 V-0 & CSA
    - 工作温度范围:-55°C至+125°C

    产品特点和优势


    Minitek® 2.00mm 接收器以其独特的双焊尾设计而著称,这不仅简化了自动放置过程,还消除了方向约束。这种设计使其在高功率应用中表现出色,同时满足了更高的电流承载需求。此外,通过选择性镀层,可以降低成本并实现特定设计要求。较低轮廓版本的高度仅为2.3mm,减少了板空间占用,比传统的2.54mm连接器节省了38%的空间。其可靠的电性能得益于双重梁触点设计,以及能够承受再流焊接工艺的高原材料耐温范围。

    应用案例和使用建议


    这款接插件被广泛应用于多种行业,例如汽车、服务器驱动器和PLC。在汽车应用中,它常用于需要紧凑布局和可靠连接的地方,如传感器和执行器之间的连接。在服务器驱动和PLC应用中,其出色的电流承载能力使其成为关键部件。在实际使用中,考虑到其较高的温度耐受性和可靠性,建议采用适当的安装方法以确保连接的稳定性和长期性能。

    兼容性和支持


    Minitek® 2.00mm 接收器提供了丰富的配置选项,包括垂直和水平方向的单行和双行排列,适用于不同的应用场景。此外,该产品提供管装和带卷式两种包装方式,且符合无铅标准。对于制造商而言,该产品的互换性确保了设计灵活性。厂商提供的技术支持和服务信息请参阅官方文档。

    常见问题与解决方案


    - 问题1:如何正确安装Minitek® 2.00mm 接收器?
    - 解答:首先确保接插件清洁无尘,并按照制造商提供的安装指南进行操作。正确的焊接温度和时间是保证良好连接的关键。

    - 问题2:接插件出现接触不良的情况怎么办?
    - 解答:检查焊接点是否有氧化或损伤,必要时重新焊接。确保安装环境干净且远离污染源。
    - 问题3:如何避免过度加热导致损坏?
    - 解答:遵循制造商推荐的焊接参数,使用适当的焊接工具,并确保接插件在规定的工作温度范围内使用。

    总结和推荐


    总体来说,Minitek® 2.00mm 接收器是一款在多个关键方面表现优异的电子元器件。其双焊尾设计、高效电流承载能力和高度的互换性使其在诸多应用中表现出色。尽管价格略高于市场上的一些其他同类产品,但其可靠性和创新特性使其成为一个值得投资的选择。因此,强烈推荐使用此款产品,特别是在那些对空间利用率和可靠性能要求高的场合。

55510-134LF参数

参数
防护等级 -
排数 2
颜色 黑色
间距-配接 2mm
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 760nm
针脚数 34pin
触头镀层 - 配接
额定电流 2A
长*宽*高 33.92mm(长度)*6mm(高度)
通用封装 SMD,P=2mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

55510-134LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

55510-134LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 AMPHENOL 55510-134LF 55510-134LF数据手册

55510-134LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
