NX-A10WAM-P16XBC0-0000

产品分类:
厂牌: AMPHENOL
产品描述:
供应商型号: 1967-NX-A10WAM-P16XBC0-0000-ND
供应商: Digi-Key
标准整包数: 1

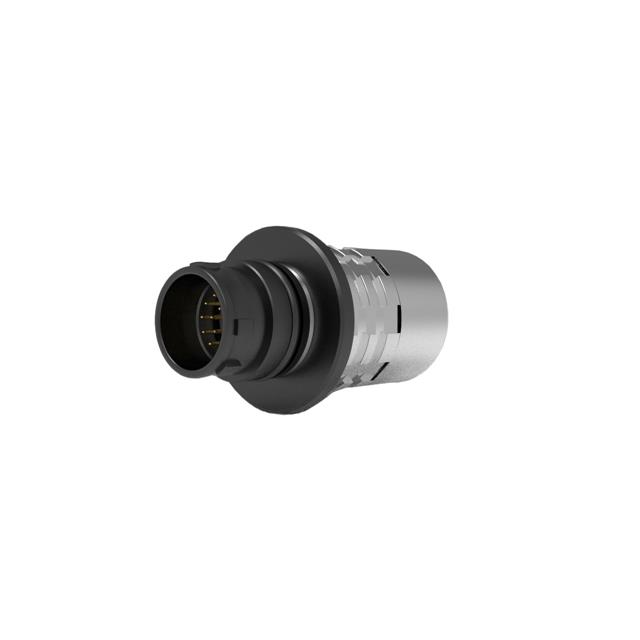

AMPHENOL  NX-A10WAM-P16XBC0-0000

NX-A10WAM-P16XBC0-0000概述


    产品简介


    Ranger Pin 和 Socket连接器是一款多功能、高可靠性的电子元件,专为恶劣环境下的信号和电源传输设计。凭借其Push/Pull锁定和断开(Breakaway)的功能,以及出色的防水防尘性能,它广泛应用于士兵穿戴装备、工业自动化、军工和航空航天等领域。Ranger系列连接器具备IP-68和IP69K防护等级,支持超过5,000次插拔循环,在极端温度和苛刻环境下均能稳定运行。

    技术参数


    以下是Ranger连接器的主要技术规格:
    | 参数类别 | 具体规格 |

    | 操作温度范围 | -60°F 至 257°F (-51°C 至 +125°C) |
    | 插拔循环次数 | >5,000次 |
    | 材质 | 铝合金外壳,表面镀钌 |
    | 接触直径 | 0.3mm至2.0mm |
    | 额定电流负载 | 1A至10A(视具体型号而定) |
    | 工作电压 | 0.2kV至1.35kV |
    | 锁紧方式 | Push/Pull锁定或Breakaway |
    | 密封等级 | IP-68/IP69K |

    产品特点和优势


    Ranger连接器的显著特点是其轻量化设计的同时具备极高的耐用性。其铝制镀钌外壳不仅重量轻,还能有效抵御腐蚀和机械冲击。此外,它的小尺寸(直径小于一美分硬币)使其非常适合空间受限的应用场景。
    Ranger的优势还体现在其模块化设计,用户可以根据需求选择不同数量的触点和不同的接线方式(焊接尾端或压接尾端)。高密度版本进一步提升了连接器的性能和可靠性,同时确保最佳的空间利用率。

    应用案例和使用建议


    应用案例
    1. 军事领域:Ranger连接器常用于单兵装备中的通信系统,可承受严酷环境(如沙尘暴、极端温差)的考验。
    2. 工业自动化:作为机器人和其他自动设备中的核心组件,帮助实现高速、可靠的数据传输。
    3. 汽车制造:用于新能源汽车电池管理系统(BMS),满足高电流和高频率的需求。
    使用建议
    - 在高温、高湿或振动环境中使用时,务必检查连接器是否已达到相关环境测试标准。
    - 根据所需电流和电压选择合适的触点配置和电缆截面。
    - 定期进行清洁和维护,以延长连接器的使用寿命。

    兼容性和支持


    Ranger连接器可以与多种标准接口和电缆配合使用,提供定制化解决方案。厂商提供全面的技术支持,包括产品培训、现场安装指导以及售后维修服务。用户可通过官网或客服热线获取详细支持信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器接触不良 | 确保插头和插座完全插入,并检查是否有污垢。 |
    | 插拔阻力过大 | 检查密封圈是否正确安装,润滑材料需符合规格要求。 |
    | 密封失效 | 更换老化的密封圈,并确保锁紧机制正常工作。 |

    总结和推荐


    Ranger连接器以其高可靠性、坚固耐用和灵活多变的特点,在极端环境下表现出色,是各种复杂应用场景的理想选择。尽管价格较高,但其卓越的性能和长期稳定性使其成为值得投资的产品。对于需要高频率插拔且对环境适应性强的场合,强烈推荐选用Ranger连接器。
    联系信息:
    RANGER技术支持热线:+1 (203) 327-7300
    官方网站:[connectors.nexus.com](http://connectors.nexus.com)
    邮箱:sales@nexus.com

NX-A10WAM-P16XBC0-0000参数

参数
包装方式 散装

NX-A10WAM-P16XBC0-0000厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
