首页  >  产品百科  >  HLW16R-2C7LF

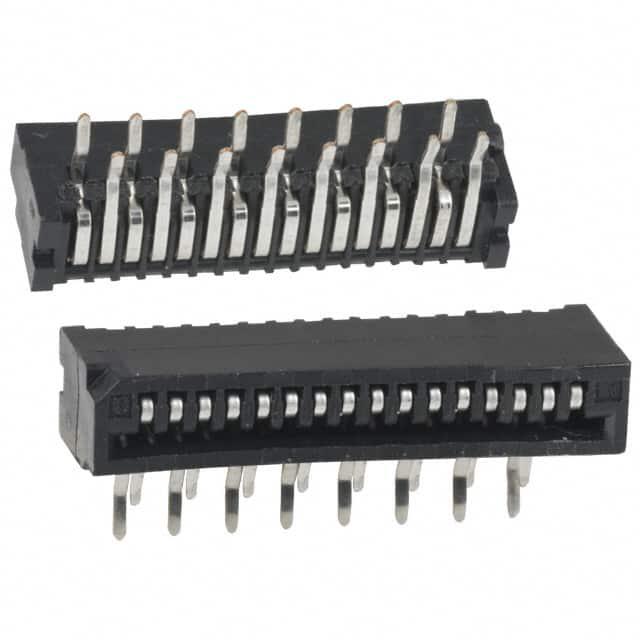

HLW16R-2C7LF

产品分类: FFC/FPC连接器
厂牌: AMPHENOL
产品描述: 1mm 16pin 黑色 3.9mm FFC,FPC 1A 锡 底部 通孔安装
供应商型号: JY-HLW16R-2C7LF
供应商: 云汉优选
标准整包数: 1

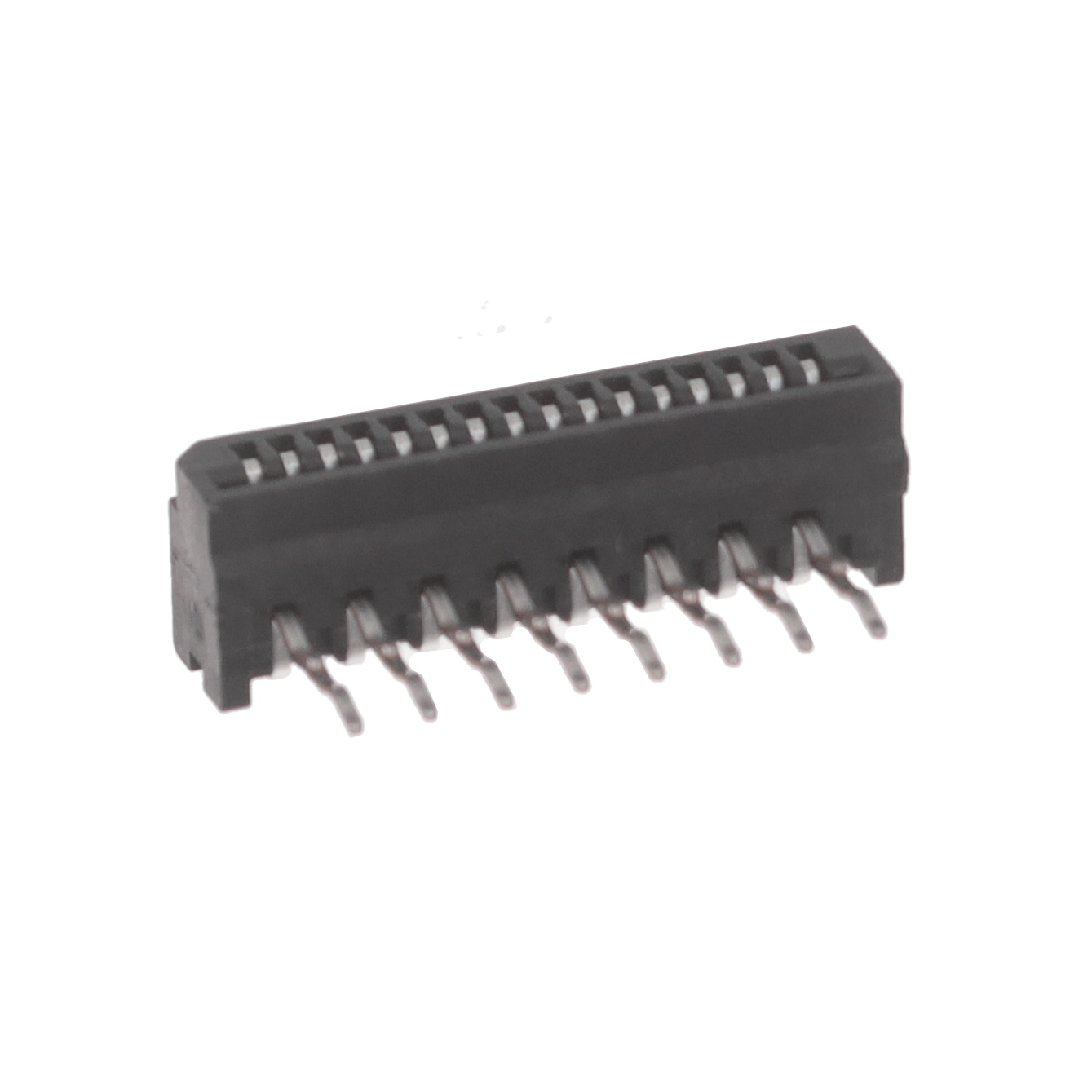

AMPHENOL FFC/FPC连接器 HLW16R-2C7LF

HLW16R-2C7LF概述

    HLW系列非ZIF FFC-FPC连接器技术手册

    产品简介


    HLW系列非ZIF FFC-FPC连接器是一款适用于多种应用场景的高性能连接器。其主要功能是实现柔性扁平电缆(FFC)和柔性印刷电路板(FPC)之间的可靠连接。这类连接器广泛应用于汽车、数据处理、工业控制、电信、消费电子和医疗设备等多个领域。

    技术参数


    - 材料:
    - 外壳:PBT,黑色(UL94V-0),LF;LCP,自然色(UL94V-0),HLF
    - 接触点:磷青铜
    - 机械性能:
    - FFC/FPC插入力:最大1.96N/接触
    - FFC/FPC保持力:最小0.49N/接触
    - 耐久性:10次插拔循环
    - 电气性能:
    - 额定电压:100V AC/DC
    - 额定电流:1.0A AC/DC
    - 接触电阻:初始值最大30mΩ
    - 绝缘电阻:最小500MΩ
    - 介电强度测试:AC 500V,1mA,1分钟无短路或击穿现象
    - 环境适应性:
    - 工作温度范围:-55°C至+85°C
    - 认证与标准:
    - 符合RoHS标准

    产品特点和优势


    HLW系列非ZIF FFC-FPC连接器具备以下优势:
    - 简单的操作和稳定的接触:非ZIF机制使得操作简单且接触稳定,能够有效避免过大的插拔力。
    - 抗焊料和助焊剂溢流:设计以防止焊料和助焊剂溢出,确保高可焊性。
    - 高温稳定性:采用高耐热、尺寸稳定的热塑性塑料外壳,可在广泛的温度范围内工作。
    - 环保性:符合无铅和无卤素标准,满足环保要求。
    - 稳固性和耐用性:可靠的接触和高强度的保留力使得产品能够在振动环境下稳定工作。

    应用案例和使用建议


    HLW系列连接器已在多个领域得到广泛应用,例如汽车仪表盘、照明设备、游戏机、LCD及OLED显示器、基站、开关、控制器、存储设备、人机接口、自动售货机、PLC、驱动器、超声波设备、患者监护仪、核磁共振成像系统(MRI)、计算机断层扫描(CT)、输液泵和医院病床等。在这些应用场景中,该连接器表现出色。建议在设计电路时优先考虑这种连接器,以确保系统稳定性和可靠性。

    兼容性和支持


    HLW系列连接器与市面上常见的柔性扁平电缆和印刷电路板具有良好的兼容性。此外,制造商提供全面的技术支持和售后服务,确保客户能够顺利安装和使用该产品。

    常见问题与解决方案


    - 问题1:在安装过程中出现接触不良的情况。
    - 解决方案:检查焊接工艺,确保焊点牢固且无虚焊。
    - 问题2:连接器在频繁插拔后出现接触电阻增加。
    - 解决方案:更换新的连接器,以保证长期稳定的工作性能。

    总结和推荐


    综上所述,HLW系列非ZIF FFC-FPC连接器是一款高性能、高可靠性的产品,适合各种严苛的应用环境。它不仅具有出色的电气和机械性能,还拥有广泛的适用范围。我们强烈推荐这款产品给需要高性能连接器的应用场合。

HLW16R-2C7LF参数

参数
端接 -
额定电流 1A
连接器/触头类型 底部
外壳颜色 黑色
板上高度 3.9mm
扁平柔性类型 FFC,FPC
间距 1mm
触头镀层
针脚数 16pin
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HLW16R-2C7LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

HLW16R-2C7LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL FFC/FPC连接器 AMPHENOL HLW16R-2C7LF HLW16R-2C7LF数据手册

HLW16R-2C7LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8711
库存: 92
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.87
直接购买
加入购物车
