HRPM-A-090S-05-A

产品分类:
厂牌: AMPHENOL
产品描述:
供应商型号: 4180232
供应商: 海外现货
标准整包数: 1

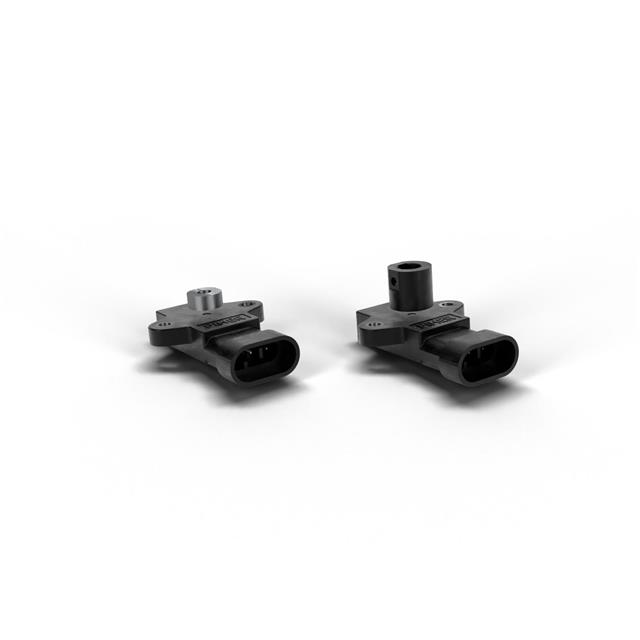

AMPHENOL  HRPM-A-090S-05-A

HRPM-A-090S-05-A概述

    HRPM Hall-Effect Rotary Position Sensor:技术手册及使用指南

    产品简介


    HRPM系列霍尔效应旋转位置传感器是一款适用于苛刻环境的应用解决方案,如交通运输、工业和船舶等领域。这种紧凑型传感器采用集成式AMP超级密封连接器设计,无需接触即可提供360度绝对角度反馈,且能够无限次机械旋转。在断电情况下仍能保持位置,具有可配置的电气角度范围(50至360度)。

    技术参数


    - 供电电压: 5V ±10%(7V到32V)
    - 供电电流: 12mA(标准),14mA(反转)
    - 过电压保护: +10V,+36V
    - 反向电压保护: -10V,-36V
    - 输出:
    - 标准输出:从10%到90% Vdc(顺时针)
    - 反转输出:从90%到10% Vdc(逆时针)
    - 线性度: ±1%
    - 分辨率: 最高可达12位
    - 自诊断功能: 是
    - 电气旋转角度范围: 50至360度
    - 机械旋转寿命: 几乎无限
    - 电气接头: AMP Superseal 282087-1
    - 气隙: 3mm±1mm
    - 工作温度: -40°C到+125°C
    - 防尘防水等级: IP69K

    产品特点和优势


    HRPM系列霍尔效应旋转位置传感器的独特之处在于其非接触式设计和几乎无限的机械寿命。这种设计消除了由于径向力造成的磨损,大大提高了可靠性。传感器还具有多种配置选项,可根据具体应用需求定制,比如角范围、磁铁类型(裸磁铁或壳体安装磁铁)、引脚布局以及支持高低压电源。

    应用案例和使用建议


    HRPM传感器广泛应用于各种严苛环境下的应用,例如:
    - 工业自动化:机器人手臂定位、阀门监控、输送机操作等
    - 交通运输:方向盘角度检测、油门踏板位置监测、高度检测、叉车高度和倾斜控制等
    - 船舶:驾驶和换挡传感器
    - 家居建筑自动化:暖通空调系统
    对于需要在严苛环境中长期稳定运行的应用,建议选择HRPM传感器。用户应根据具体应用需求配置适当的电气旋转角度范围和磁铁类型,确保最佳性能。

    兼容性和支持


    HRPM传感器兼容各种电气接口和电源电压,适用于广泛的电子系统。此外,制造商提供了详细的技术支持和文档资源,以帮助用户解决可能出现的问题并优化系统设计。

    常见问题与解决方案


    1. 问题: 传感器在使用过程中出现异常信号输出。
    - 解决方案: 检查电气连接和供电电压是否符合要求,确认周围是否有强磁场干扰。
    2. 问题: 传感器的输出线性度不佳。
    - 解决方案: 检查传感器与磁铁之间的气隙是否准确,确保安装环境无铁磁材料干扰。

    总结和推荐


    综上所述,HRPM系列霍尔效应旋转位置传感器以其高可靠性和多功能性,在工业自动化、交通运输和船舶等行业中表现优异。它的非接触式设计和几乎无限的机械寿命使其成为众多应用场景的理想选择。强烈推荐此款传感器用于需长期稳定运行的应用场景,尤其是那些对精度和可靠性要求较高的场合。

HRPM-A-090S-05-A参数

参数
包装方式 散装

HRPM-A-090S-05-A厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

HRPM-A-090S-05-A数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL HRPM-A-090S-05-A HRPM-A-090S-05-A数据手册

HRPM-A-090S-05-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 497.8111
5+ ¥ 488.9216
10+ ¥ 480.0321
25+ ¥ 480.0321
50+ ¥ 480.0321
100+ ¥ 480.0321
库存: 33
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 497.81
直接购买
加入购物车
