HRPM-A-090S-RE-E

产品分类:
厂牌: AMPHENOL
产品描述:
供应商型号: 4180226
供应商: 海外现货
标准整包数: 1
AMPHENOL  HRPM-A-090S-RE-E

HRPM-A-090S-RE-E概述

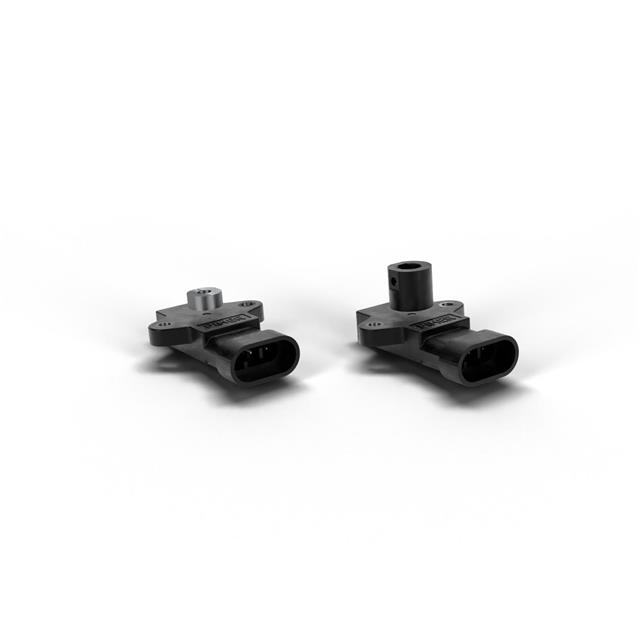

    HRPM Hall-Effect Rotary Position Sensor 技术手册解析

    1. 产品简介


    产品类型:
    HRPM 系列是采用霍尔效应原理的旋转位置传感器,具有集成连接器。这些传感器专为在恶劣环境中工作的应用设计。
    主要功能:
    - 非接触式无死区旋转位置检测。
    - 支持从 50 度到 360 度的可配置电气角度范围。
    - 带集成连接器,易于安装。
    应用领域:
    - 工业:自动仓库机器人、自动化反馈系统、机械臂定位、阀门监控、传送带操作。
    - 交通:方向盘角度测量、踏板位置、悬挂/高度检测、货叉高度和倾斜度、铲斗位置、牵引挂钩位置、变速箱换档。
    - 海洋:方向和移位传感器。
    - 家居和建筑自动化:HVAC 系统。

    2. 技术参数


    电气规格:
    - 供电电压:5V ±10% (7V 至 32V)
    - 供电电流:12 mA (标准),14 mA (倒置)
    - 过电压保护:+10V/+36V
    - 反向电压保护:-10V/-36V
    - 输出范围:10% 到 90% Vdc (顺时针),90% 到 10% Vdc (逆时针)
    - 线性度:±1%
    - 分辨率:最高达 12 位
    - 自诊断功能:具备
    机械规格:
    - 旋转寿命:几乎无限
    - 机械角度范围:360 度(无死区旋转)
    - 连接器:AMP Superseal 282087-1
    - 气隙:3mm ±1mm
    - 安装螺钉尺寸:传感器到安装表面:非磁性不锈钢 M4 × 0.7 螺丝和 8mm OD 垫圈;磁铁到致动器安装轴:非磁性不锈钢 M3 × 0.5 平杯点螺丝
    环境规格:
    - 工作温度范围:-40°C 至 +125°C
    - 冲击:50g
    - 振动:5-2000 Hz,20g,Amax 0.75mm
    - 密封等级:IP69K

    3. 产品特点和优势


    - 无磨损操作: 由于电子部件和磁铁模块分离,使得传感器的使用寿命几乎不受旋转次数影响。
    - 高可靠性: 在恶劣环境下表现出色,耐受尘土、湿气、振动及极端温度。
    - 灵活配置: 支持多种角度范围、电源电压及输出类型配置,适用性强。
    - 易安装: 采用紧凑设计并配有集成连接器,方便快捷安装。

    4. 应用案例和使用建议


    工业应用案例:
    - 机器人手臂定位: 通过实时精确监测手臂的角度,实现高效、准确的运动控制。
    - 自动仓库机器人: 准确感知方向和位置变化,优化物流效率。
    使用建议:
    - 尽量避免将传感器靠近强磁场或铁磁材料,以防线性度受到影响。
    - 定期进行自诊断测试以确保传感器性能稳定。

    5. 兼容性和支持


    - 兼容性: 该传感器适用于各种复杂环境下的多种设备和系统,特别是那些对位置感知精度要求高的应用场合。
    - 支持: Piher 提供详尽的技术文档和支持服务,包括详细的安装指南和故障排除手册。

    6. 常见问题与解决方案


    问题1: 如何判断传感器是否正常工作?
    - 解决方案: 使用数字万用表检查电源电压是否符合要求,同时检查传感器的输出信号是否随转动而变化。
    问题2: 传感器输出不稳定怎么办?
    - 解决方案: 检查供电电压是否稳定,检查气隙是否符合要求,并考虑是否受到外部磁场干扰。

    7. 总结和推荐


    总结:
    - HRPM 系列传感器凭借其卓越的性能、坚固耐用的设计以及广泛的适用范围,在多个行业中展现出了强大的竞争力。
    - 无论是工业自动化、交通运输还是海洋应用,HRPM 系列都是可靠的非接触式位置传感解决方案。
    推荐:
    - 强烈推荐 HRPM 系列传感器用于需要高精度、长期可靠性的应用场合。这些传感器将有助于提高系统的整体性能和稳定性。

HRPM-A-090S-RE-E参数

参数
包装方式 散装

HRPM-A-090S-RE-E厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

HRPM-A-090S-RE-E数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL HRPM-A-090S-RE-E HRPM-A-090S-RE-E数据手册

HRPM-A-090S-RE-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 700.4802
5+ ¥ 700.4802
10+ ¥ 687.7442
25+ ¥ 687.7442
50+ ¥ 687.7442
100+ ¥ 687.7442
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 700.48
