PS10LH40-502A3030

产品分类:
厂牌: AMPHENOL
产品描述:
供应商型号: 4220898
供应商: 海外现货
标准整包数: 1

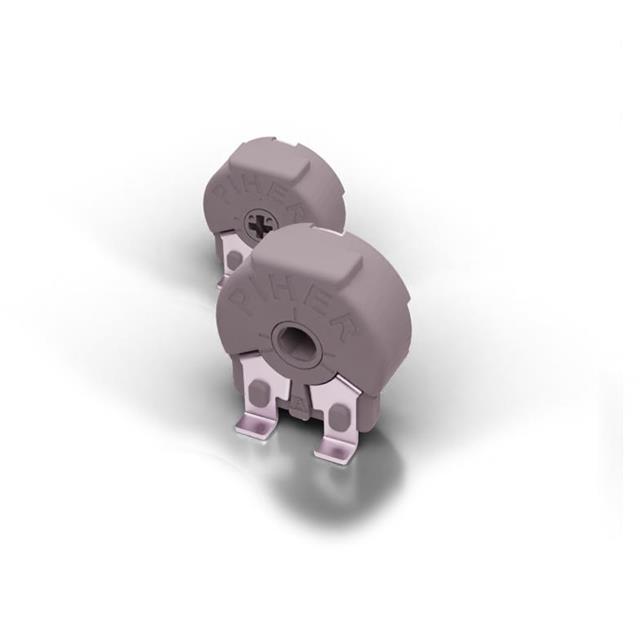

AMPHENOL  PS10LH40-502A3030

PS10LH40-502A3030概述

    # 10-mm Carbon / Cermet SMD Potentiometer: PS-10 / PSC-10

    产品简介


    PS-10 和 PSC-10 是一款表面贴装(SMD)电位器,适用于需要频繁调整控制的应用场合。这两款电位器具有无轴设计,这使得它们可以适应多种接触机制,例如定制轴、电机控制或人机界面调整。这些电位器可用于控制各种可变输出,如频率、电机转速变化或音量调整。其主要特点包括多种阻值范围和电阻类型(碳或瓷质),广泛应用于家电、医疗设备、机器人及消费电子等领域。

    技术参数


    电气规格
    | 参数 | PS-10 | PSC-10 |
    |
    | 电阻范围 | 1KΩ 至 1MΩ | 100Ω 至 5MΩ |
    | 标准公差 | ±30% | ±20% |
    | 最大电压 | 200 Vdc | 100 Vdc |
    | 额定功率 | 0.15 W @ 50°C | 0.33 W @ 70°C |
    | 残余电阻 | ≤0.5% Rn | ≤0.5% Rn |
    | 等效噪声电阻 | ≤3% Rn | ≤3% Rn |
    | 工作温度范围 | -40°C 至 +85°C | -40°C 至 +90°C |
    机械规格
    | 参数 | PS-10 | PSC-10 |
    |
    | 旋转角度 | 235° ± 5° | 220° ± 20° |
    | 转矩范围 | 0.4至2 Ncm (0.6至2.7 in-oz) | > 5 Ncm (>7 in-oz) |
    | 寿命次数 | 最多10,000次 | 最多10,000次 |

    产品特点和优势


    PS-10/PSC-10 电位器具有多种显著特点,使其在市场上脱颖而出:
    - 多样化的阻值范围和公差:支持广泛的电阻值和公差选择,适用于不同应用场景。
    - 长寿命设计:最多可达10,000次循环,适用于控制应用。
    - 多功能接触机制:无轴设计允许多种接触机制的选择,以满足不同的用户需求。
    - IP54防护等级:提供良好的防尘防水性能,适合恶劣环境应用。

    应用案例和使用建议


    这些电位器广泛应用于各种领域,如家电程序选择、恒温器调节、测试测量设备以及机器人控制等。例如,在家电控制中,可通过调整旋钮来改变温度设置;在工业机器人中,通过电位器实现精确的运动控制。
    使用建议:
    - 在高振动环境中,考虑选用长寿命版本,以提高稳定性。
    - 使用合适的连接电路,以确保最佳性能。
    - 选择合适的包装形式(如卷带或散装)以适应生产流程。

    兼容性和支持


    PS-10/PSC-10 电位器与其他标准SMD组件高度兼容,易于集成到现有的电子系统中。Piher公司提供详尽的技术支持和售后服务,客户可以通过官方渠道获得必要的帮助和指导。

    常见问题与解决方案


    常见问题及解决方案
    1. 安装时出现短路现象
    - 解决办法:检查焊接工艺,确保没有焊接不牢固导致的短路。
    2. 电位器使用寿命短
    - 解决办法:选择长寿命版本,或在设计中增加防护措施以减少磨损。
    3. 输出电压不稳定
    - 解决办法:确保正确安装并定期检查设备以维持稳定性能。

    总结和推荐


    综上所述,PS-10/PSC-10 电位器是一款高性能、高可靠性的产品,适用于多种复杂应用场景。凭借其多样化的设计选项和出色的电气性能,这些电位器无疑能为工程师和设计师提供强有力的支持。因此,强烈推荐在需要频繁调整控制的应用中使用这些电位器。
    如有进一步需求或疑问,欢迎联系 Piher 官方技术支持团队获取更多帮助。

PS10LH40-502A3030参数

参数
包装方式 卷带包装

PS10LH40-502A3030厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PS10LH40-502A3030数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL PS10LH40-502A3030 PS10LH40-502A3030数据手册

PS10LH40-502A3030封装设计

查看详情并下载
Symbol
Footprint
3D Model
