20021321-00012T4LF

厂牌: AMPHENOL
产品描述: Push-Pull,Receptacle 1.27mm 2 12pin 1A 250nm 金 黑色 贴片安装 8.08mm(长度)*3mm(高度)
供应商型号: N-20021321-00012T4LF
供应商: 云汉优选
标准整包数: 1

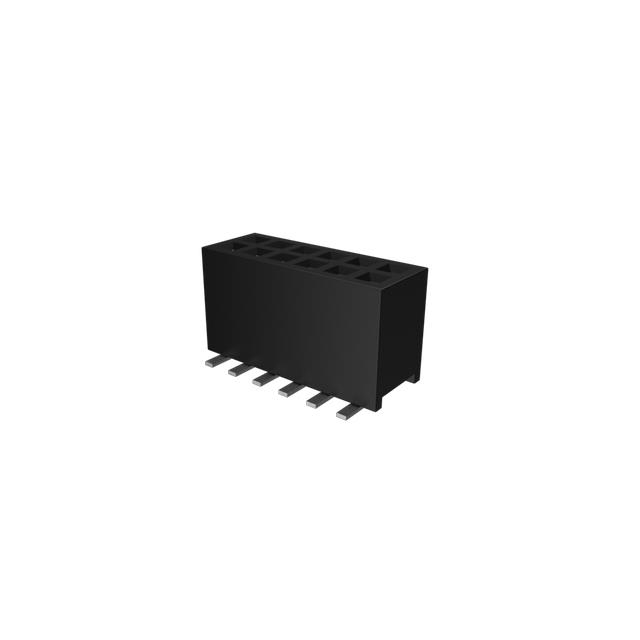

AMPHENOL 矩形连接器 - 针座 - 插座/母插口 20021321-00012T4LF

20021321-00012T4LF概述

    MINITEK 127TM 连接器系统:电子元器件的技术介绍

    1. 产品简介


    MINITEK 127TM 是一款模块化连接器系统,专门设计用于各种电子应用。此系列连接器分为多种类型,包括垂直通过孔(TH)、直角通过孔(TH)、垂直表面贴装技术(SMT)、直角SMT以及叠层式(stacking)连接器等。MINITEK 127TM 广泛应用于汽车、电信基础设施、消费电子和工业电子产品等领域,其紧凑的设计和卓越的电气性能使其成为现代电子设备的理想选择。

    2. 技术参数


    以下是MINITEK 127TM 的主要技术规格和技术参数:
    | 参数 | 值 |

    | 电流等级 | 1 A 持续 |
    | 绝缘电阻 | 1 x 10² MΩ 最小 |
    | 接触电阻 | 30 mΩ 最大 |
    | 耐压强度 | 500 V |
    | 电压等级 | 125 V |
    | 工作温度范围 | -40°C 至 +85°C |
    | 端子数(针脚数) | 根据具体型号而定 |
    | 连接周期(耐用性) | 100 次 |

    3. 产品特点和优势


    - 高可靠性:MINITEK 127TM 在耐用性方面表现出色,可以承受高达100次的插拔操作,确保长期稳定运行。
    - 环境适应性强:可在广泛的温度范围内(-40°C至+85°C)工作,适用于各种恶劣环境。
    - 符合RoHS标准:采用环保材料制造,符合欧洲联盟RoHS指令的要求。
    - 高电镀工艺:接触面经过金镀处理,提高导电性能并增强耐腐蚀性。

    4. 应用案例和使用建议


    MINITEK 127TM 适用于多种应用场景,包括:
    - 消费电子:例如手机、平板电脑和智能穿戴设备。
    - 工业控制:用于自动化设备和控制系统之间的信号传输。
    - 电信设备:网络交换机、路由器等通信设备中的电路板连接。
    使用建议:
    - 在进行焊接时,确保温度不超过260°C,以避免损坏连接器。
    - 使用指定的PCB布局设计以确保最佳电气性能。
    - 针对不同的应用场景,选择合适的连接器类型,例如垂直或直角、通过孔或表面贴装。

    5. 兼容性和支持


    MINITEK 127TM 可与不同类型的PCB和其他电子组件配合使用,提供多种封装选项,如管式包装、管加抓取帽包装及带式包装等。此外,FCI还提供了详尽的产品规格和技术支持文档,以帮助用户快速找到所需信息。

    6. 常见问题与解决方案


    - 问题1:连接器在高温环境下工作时容易出现故障。
    解决方案:选择具有更高耐温等级的连接器,或确保设备工作在规定的温度范围内。

    - 问题2:连接器在多次插拔后接触不良。
    解决方案:检查连接器是否已达到使用寿命,并根据需要更换新的连接器。

    7. 总结和推荐


    综上所述,MINITEK 127TM 连接器凭借其出色的电气性能、可靠的耐用性和广泛的适用性,非常适合在多种环境中使用。无论是在消费电子还是工业应用中,这款连接器都能为用户提供稳定的连接解决方案。因此,我们强烈推荐使用MINITEK 127TM 连接器来满足您的设计需求。

20021321-00012T4LF参数

参数
针脚数 12pin
类型 Push-Pull,Receptacle
排数 2
防护等级 -
间距-配接 1.27mm
额定电流 1A
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
长*宽*高 8.08mm(长度)*3mm(高度)
安装方式 贴片安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 管装

20021321-00012T4LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021321-00012T4LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 AMPHENOL 20021321-00012T4LF 20021321-00012T4LF数据手册

20021321-00012T4LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
