UE86D162710321

产品分类:
厂牌: AMPHENOL
产品描述:
供应商型号: Q-UE86D162710321
供应商: 期货订购
标准整包数: 90
AMPHENOL  UE86D162710321

UE86D162710321概述

    # Amphenol SFP 2xN 技术手册解析

    产品简介

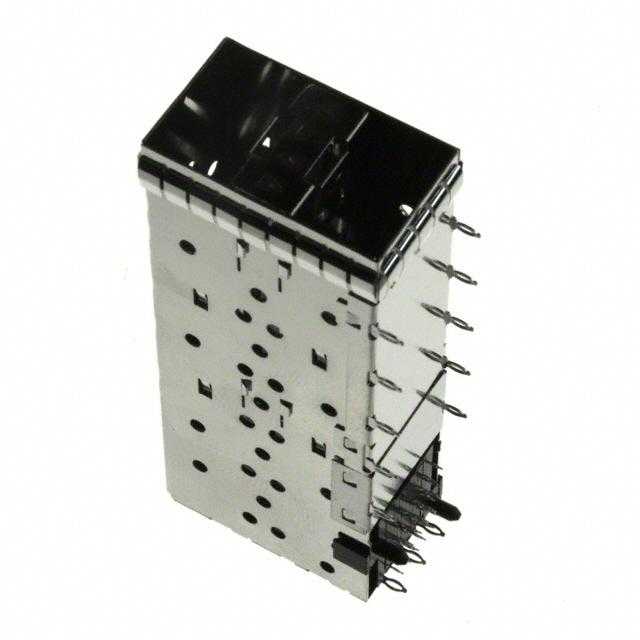

    Amphenol 的 SFP 2xN 连接系统是一种由20位置连接器组成的紧凑型金属外壳,安装在主机板卡上。这套系统特别适用于需要高速传输的应用,其双排组合结构(2xN)可以容纳多种 SFP 光收发模块,支持多达6Gbps的数据速率。该系统设计灵活且成本低廉,非常适合网络通信、数据中心、服务器以及各种工业自动化设备等领域。

    技术参数


    电气特性
    - 热插拔能力
    - 工作电压:3.3 V
    - 工作电流:0.5 A
    - 差分阻抗:100 Ω ± 10 Ω
    - 电介质耐压(DWV):300 V AC
    - 绝缘电阻:1000 MΩ 最小
    - 接触电阻:70 mΩ 最大
    - 弹簧指设计用于卓越的电磁干扰接地
    机械特性
    - 符合多个 SFP 模块(INF-8074i标准)
    - 有插针式(Press-Fit Pins)或焊尾式(Solder Tails)两种形式
    - 使用寿命:最小250次插拔循环
    包装方式
    - 盘带式包装:连接器或金属壳
    - 托盘式包装:所有尺寸金属壳
    - 散装包装:防尘盖
    材料
    - 金属壳:基材为铜合金,表面可镀镍或锡
    - 光导管:光学级聚碳酸酯
    - 散热片:铝合金
    - 散热片卡扣:不锈钢
    - 防尘盖:热塑性材料
    - 电磁干扰接地夹:不锈钢
    温度范围
    - 工作温度:-55°C 至 +85°C
    - 存储温度:-55°C 至 +105°C
    配置
    - 2x1 至 2x8 行列配置

    产品特点和优势


    Amphenol 的 SFP 2xN 连接器系列具有以下优势:
    1. 多功能性:兼容多种 SFP 光收发模块。
    2. 灵活性:提供不同的配置选择,满足不同应用需求。
    3. 耐用性:经过严格的耐用性测试,确保长期可靠运行。
    4. 高效散热:通过铝合金散热片实现高效的热量管理。
    5. 环境适应性强:能够在极端温度条件下正常工作。

    应用案例和使用建议


    应用场景
    - 数据中心:高密度布线环境中,能够提高系统的集成度和效率。
    - 网络通信:用于路由器、交换机等核心设备,确保数据高速传输。
    - 工业自动化:适用于复杂工况下的工业控制网络,确保稳定通信。
    使用建议
    - 散热管理:考虑到系统可能产生的大量热量,建议加装铝合金散热片以确保良好散热。
    - 防尘处理:在组装过程中注意防尘措施,避免灰尘进入连接器影响性能。
    - 热插拔操作:尽量减少不必要的插拔操作,延长连接器使用寿命。

    兼容性和支持


    - 兼容性:SFP 2xN 连接器兼容 INF-8074i 标准 SFP 模块,保证与多种设备的无缝对接。
    - 制造商支持:Amphenol 提供详尽的技术支持和售后服务,确保用户能够获得最佳体验。

    常见问题与解决方案


    问题一:插拔时接触不良
    解决方案:检查连接器是否有灰尘或损坏,定期清理或更换。
    问题二:传输速率不稳定
    解决方案:确认各连接点的阻抗匹配,调整焊接或压接工艺以达到最佳效果。
    问题三:连接器过热
    解决方案:增加散热片或改善散热路径,确保良好的热管理。

    总结和推荐


    评估

    总结


    - 优点:
    - 多功能性和灵活性使其广泛适用于各类应用场景。
    - 紧凑的设计减少了空间占用,提高了集成度。
    - 优良的电气特性和机械性能保证了长时间稳定运行。
    - 不足:
    - 对于极端条件下的使用,可能需要额外的防护措施。
    使用推荐
    综上所述,Amphenol 的 SFP 2xN 连接器系列是市场上一款高性能、高可靠性且多功能的解决方案。无论是数据中心、网络通信还是工业自动化领域,都能发挥出色的表现。我们强烈推荐这一产品,它将为您带来显著的优势和便捷的使用体验。

UE86D162710321参数

参数
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 托盘

UE86D162710321厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

UE86D162710321数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL UE86D162710321 UE86D162710321数据手册

UE86D162710321封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ ¥ 82.6853
库存: 900
起订量: 270 增量: 90
交货地:
最小起订量为:90
合计: ¥ 7441.67
