65801-018LF

产品分类: FFC/FPC连接器
厂牌: AMPHENOL
产品描述: 焊盘 2.54mm 18pin 蓝色 FFC,FPC 2A 锡 底部 导线安装,自由悬挂,通孔安装
供应商型号: 65801-018LF
供应商: Master
标准整包数: 24

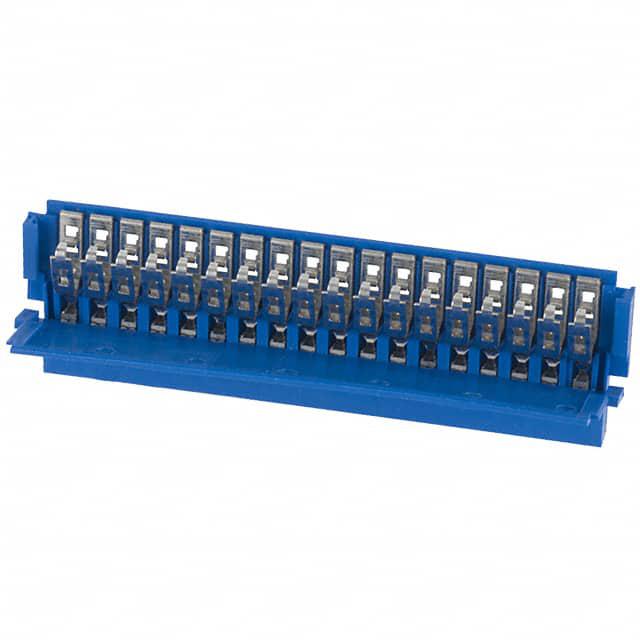

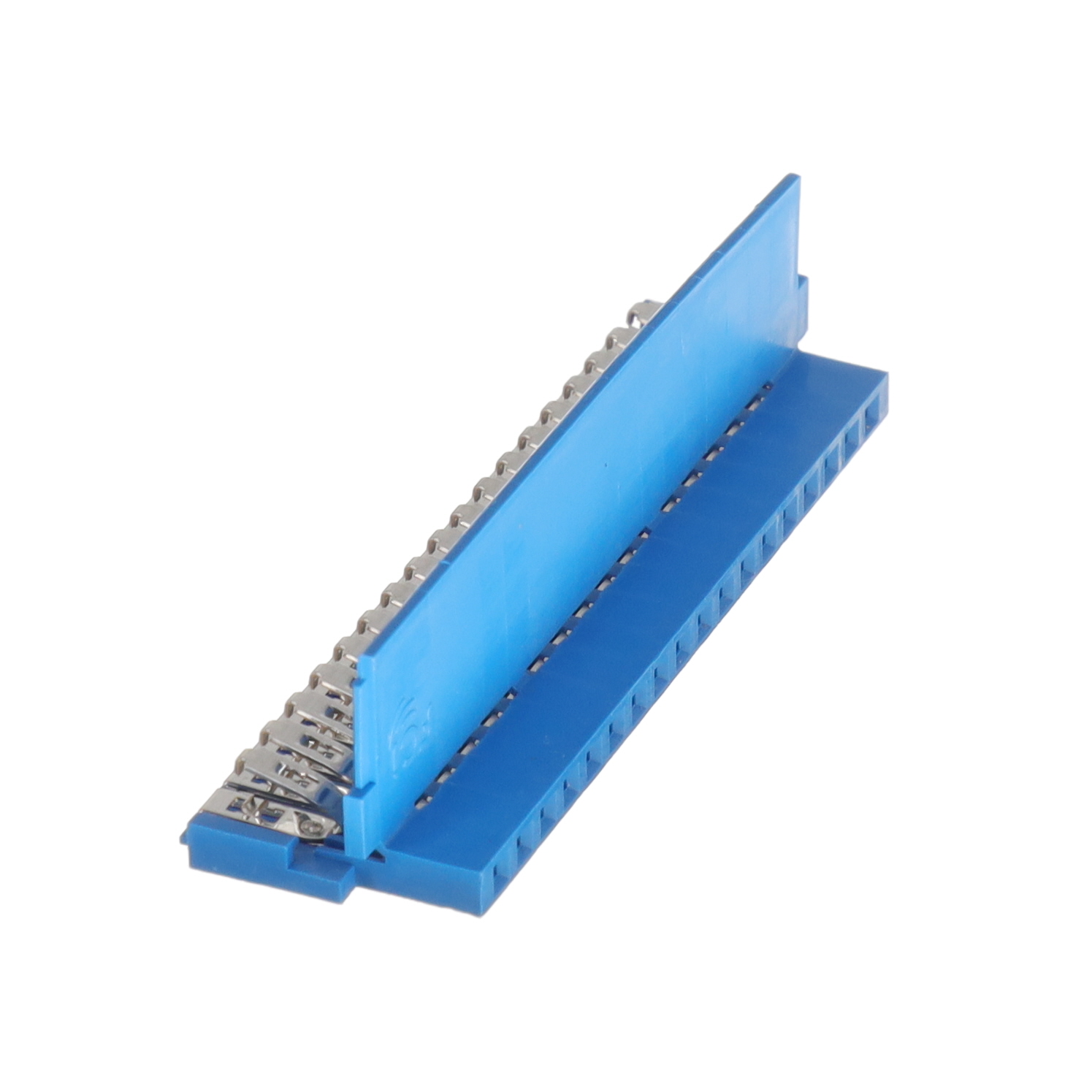

AMPHENOL FFC/FPC连接器 65801-018LF

65801-018LF概述

    Amphenol's Clincher™ 2.54mm Pitch Flex Connector System

    产品简介


    Amphenol的Clincher™ 2.54mm间距连接器家族包括单排针式和插座式连接器,专为与柔性扁平电路(FFC)进行连接而设计。这些连接器预先装载在连接器壳体内,允许直接通过未处理的电缆实现批量终止。特有的“钳压”(clinching)电缆终止方式提供了气密、无污染的四点接触,确保了每一导体的安全连接。Clincher™ 2.54mm连接器广泛应用于工业自动化、物流、消费电子产品、传感及仪器仪表、医疗设备等领域。

    技术参数


    - 材料:
    - 连接器壳体:聚丙烯UL 94 V-O,蓝色
    - 插座:黄铜镀镍
    - 插头:磷青铜
    - 接触簧片基材:铍铜
    - 接触簧片电镀:3微米金/GXT® 或 10微米铅自由纯锡;全部覆盖50微米镍
    - 接触体电镀:30微米金/GXT® 或 100微米铅自由纯锡;全部覆盖50微米镍
    - 机械性能:
    - 配接和拆卸力:每根接触件最大300克
    - 锁紧保持力:最小4磅;接触保持力:每根接触件最小30克
    - 电缆保持力:每英寸电缆10磅
    - 接触耐久性:100次配接周期
    - 电气性能:
    - 接触电阻(LLCR):主接触件最大10毫欧姆;环境暴露后最大20毫欧姆
    - 绝缘电阻:最小5000兆欧
    - 耐电压:1000VAC RMS
    - 持续电流承载能力:每根接触件最大2.0安培
    - 包装:抗静电托盘
    - 电缆规格:
    - 厚度:最大0.33毫米(0.013英寸),包括绝缘层
    - 绝缘材料:聚酯薄膜(Mylar®)或聚酰亚胺(KAPTON®)
    - 导体厚度:0.076毫米 ± 0.013毫米(0.003英寸 ± 0.0005英寸)
    - 导体宽度:1.57毫米 ± 0.07毫米(0.062英寸 ± 0.0003英寸)
    - 环境条件:
    - 工作温度范围:-65°C至+105°C

    产品特点和优势


    - 预装接触件允许对未处理的电缆进行批量终止,加速了线缆组装过程并降低了成本。
    - 钳压接触部分可形成气密的四点压接,提高了连接可靠性,防止污染。
    - 双金属Mini-PV™插座接触件确保了接口的可靠性,并且可以承受高达100个循环。
    - 插座开口具有倒角设计,避免了插针堵塞,辅助插针对齐。
    - 复合式PCB摩擦头和极化选项保证了安全的配接,帮助不同类型的柔性电缆正确对齐。

    应用案例和使用建议


    - 应用案例:在工业自动化系统中,Clincher™ 2.54mm连接器可用于扁平柔性电路与控制面板之间的连接,确保系统的稳定运行。
    - 使用建议:在进行电缆连接时,应注意电缆厚度和绝缘材料的选择,以确保最佳的电气性能和机械强度。在极端环境下使用时,需特别关注连接器的工作温度范围,以保证其正常工作。

    兼容性和支持


    Clincher™ 2.54mm连接器支持多种类型的柔性电缆,如FFC、FPC和CIC。其设计的灵活性使得它能够配置成多种不同的规格,以适应各种应用需求。厂商提供了详细的技术文档和工具,以确保安装和维护的顺利进行。

    常见问题与解决方案


    - 问题1:连接器无法正确配接
    - 解决方案:检查插针和插座是否有污物,清洁后再试。
    - 问题2:连接器接触不良
    - 解决方案:确认电缆是否正确插入并牢固固定,必要时重新进行电缆终止。

    总结和推荐


    Clincher™ 2.54mm连接器是一款高度可靠且经济高效的柔性解决方案,适用于工业自动化及其他高要求的应用场景。其独特的四点压接设计和出色的机械性能使其在市场上具备强大的竞争力。对于需要在严苛环境中工作的应用,Clincher™ 连接器是一个理想的选择。强烈推荐该产品用于需要高稳定性和低故障率的应用场合。

65801-018LF参数

参数
外壳颜色 蓝色
间距 2.54mm
连接器/触头类型 底部
额定电流 2A
针脚数 18pin
板上高度 -
扁平柔性类型 FFC,FPC
端接 焊盘
触头镀层
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

65801-018LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

65801-018LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL FFC/FPC连接器 AMPHENOL 65801-018LF 65801-018LF数据手册

65801-018LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ $ 2.4198 ¥ 20.1196
72+ $ 2.2345 ¥ 18.5789
264+ $ 2.1094 ¥ 17.5295
504+ $ 1.9928 ¥ 16.2421
1008+ $ 1.9307 ¥ 15.8101
2520+ $ 1.8885 ¥ 15.4645
5016+ $ 1.8568 ¥ 15.2053
7512+ $ 1.8568 ¥ 15.2053
库存: 96
起订量: 24 增量: 0
